轴向刚度到底在抵抗什么?
教材上定义很干脆:材料在轴向载荷下抵抗弹性变形的能力。公式也清爽:k = EA / L。E是弹性模量,A是截面积,L是杆长。但实际结构哪有什么理想杆——台阶轴、空心轴、螺纹连接,还有该死的配合间隙,全在暗中偷你的刚度。
计算?当然要算,但别只套公式

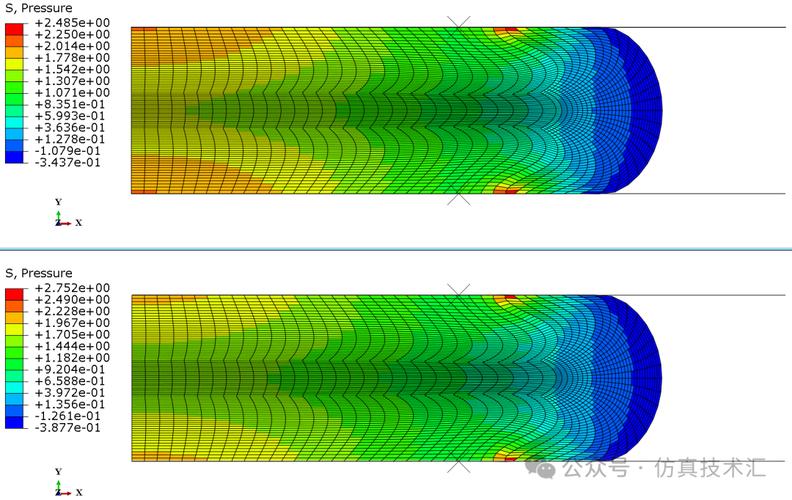

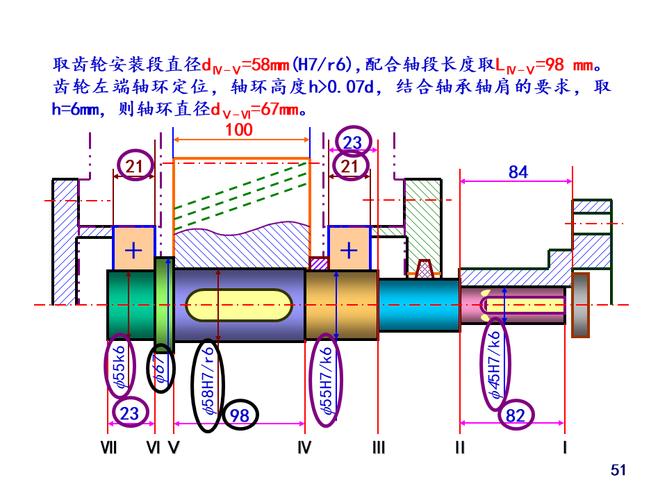

EA/L只对等直杆有效。实际零件变截面、有螺纹、有键槽、有装配应力,刚度会降得让你意外。我接过一个项目,压装夹具的导柱,下半截车了螺纹,结果压入力一上去,导柱伸长量比计算值大了40%。排查半天,发现螺纹部分的等效截面积根本不能用外径算——螺纹处的刚度受牙型、旋合长度甚至润滑状态影响。最后翻了VDI 2230,老老实实用螺纹柔度重新建模,才把变形量压回允许范围。 还有个常被忽略的点:串联刚度。一根轴连着两个轴承座,轴本身的刚度再高,如果轴承刚度拉胯,总体轴向刚度还是弱鸡。就像用金项链挂个纸钩子,一拉就断。轴承的接触刚度、预紧方式、装配配合,每一项都是串联弹簧中的一环,最软的那环决定整体。所以你光盯着轴的直径加粗,可能还不如换一对高刚性角接触轴承来得有效。
材料与形状:没得选时的破局点

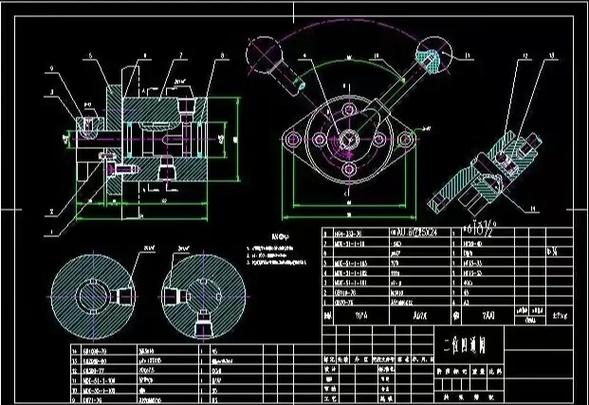

装配与细节:设计满分,加工九分,装完只剩六分

总结?不如说几点血泪心得
