说实话，基孔制这三个字，我大学学机械制造基础时就背过：优先采用基孔制。为什么？孔难加工，轴容易。改变轴的公差成本低。简单粗暴，对吧？可干了十年设计，我发现这个常识背后细思极恐——多少人真懂这个“优先”？
为什么我们总是“偏心”孔？
道理简单。孔加工要钻、扩、铰、磨，刀具尺寸固定，调整麻烦；轴呢？车一刀，公差就能控制得漂漂亮亮。所以，让孔的公差带固定下来，用轴去适应它，经济性好。GB/T 1800.1里，基孔制的孔基本偏差代号是H，下偏差为零，上偏差为正值，公差带全在零线上方。轴的基本偏差从a到zc，26种，你总能选到合适的配合。回想一下，你是不是经常在图纸上标φ30H7？这就是基孔制的标志。可问题是，H7这个孔，到底是拿来跟谁配？有些人随手写个H7/k6，也不看具体工况，这不叫设计，叫碰运气。
公差带图必须会看。零线，代表基本尺寸。孔的公差带往往在零线上，轴的根据配合种类分布在零线上下。比如间隙配合H7/f6，轴的公差带完全在零线下，最小间隙有保证；过渡配合H7/k6，轴公差带跨零线，可能紧可能松；过盈配合H7/s6，轴公差带完全在零线上，硬塞。这些图不是装饰，是精确计算过盈量、间隙量的工具。
有一次，我设计一个定位销孔，按手册选了H7/n6过渡配合。心想，过渡嘛，可能有点紧，但敲进去应该没问题。结果，那个冬天，车间温度低，零件收缩，简直是敲不进去的噩梦。后来发现，标准里H7/n6的极限过盈可能达到几十微米，而我们零件的壁厚薄，变形大。于是加了温差装配。所以，选配合不能只看代号的“名字”，得算极限值，得考虑材料、温度、表面粗糙度。粗糙度会影响实际有效过盈，因为轮廓峰会被压平。这些细节，手册上可不会写在醒目的地方。

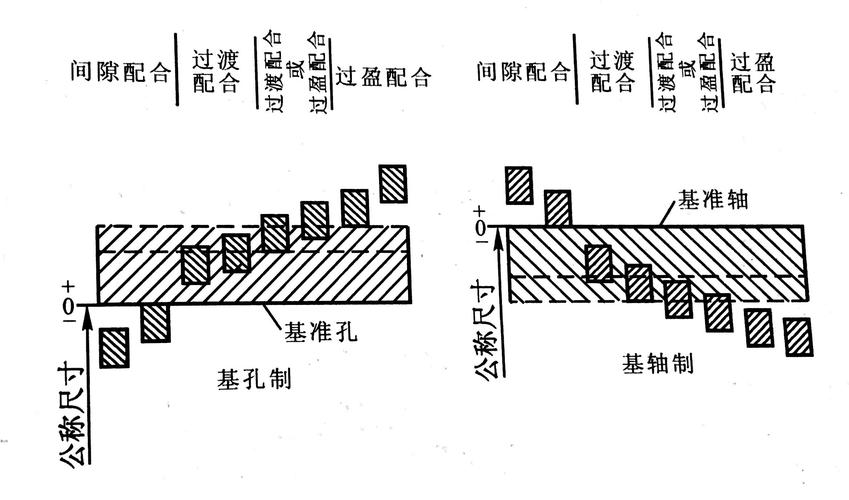

基孔制配合公差带示意图
H7/f6？不是所有场合都买账
配合选型，最怕教条。我见过有工程师不管什么旋转精度，一律用H7/h6。以为间隙配合就能转？转速高起来，发热，轴承间隙变化，可能抱死。滑动轴承的间隙需要按润滑理论计算，不是查表就完事。还有，同一基本尺寸的孔轴，不同公差等级组合，效果天差地别。H7/g6比H7/f6间隙小，适合精密导向；H8/f7根本就是另一码事，公差带宽度大了，经济但精度差。所以查表前，先想清楚：这个配合要实现什么功能？定位、滑动还是传递扭矩？
配合代号解读：H7/k6，孔公差等级IT7，轴IT6，这很常见，因为高精度轴比高精度孔容易加工，所以通常轴比孔高一个等级。基孔制代号中，孔永远是H开头，后面的数字是公差等级，从5到12不等，5级精度很高，12很粗糙。轴的基本偏差字母决定配合种类，数字也是公差等级。你得记住，H6是精密孔，H7是常用孔，H8开始就有点糙了，但成本低。设计时，能选H7别选H6，除非必要，为什么？成本啊！IT6比IT7加工成本可能翻倍，不信你去问车间。

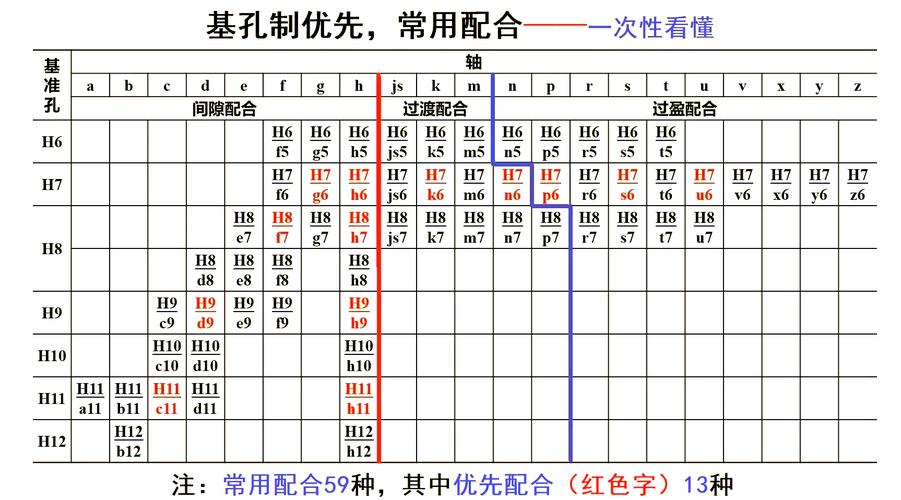

机械设计配合选择图表基孔制应用
当基孔制遇到现实：那些必须用基轴制的时候
当基孔制遇到现实：那些必须用基轴制的时候
基孔制优先，但不是死规矩。现实中有大量场景逼着你用基轴制。一根光轴上要装两个不同配合的齿轮，一个需要间隙，一个需要过盈。基孔制思路：轴做成阶梯，把两段轴径分开，然后分别按基孔制选配合。但阶梯轴加工成本高，应力集中。如果用基轴制，轴可以是一根光轴，统一尺寸，比如选h6公差，齿轮孔则按需设计，一个H7，一个S7。这在齿轮箱设计中常见。再比如，你买来的电机轴，厂家已经磨好，你只能按它的尺寸去设计联轴器的孔，这就是基轴制——轴是基准，孔去适应。还有冷拉圆钢，作为轴不经切削直接使用，自然也是基轴制思维。
不过，用基轴制有个心理障碍：你会觉得要加工各种不同公差的孔，好像很麻烦。其实孔加工发展到现在，铰刀、镗刀尺寸可控，成本没你想的那么恐怖。况且，有些情况下，基轴制总成本反而低。比如批量化，一根精准的冷拉轴，成本远低于车削阶梯轴。关键是你得算总账。
我碰到过一个事：设计一套夹具，销轴定位，夹具板上有两个孔，一个圆孔一个长孔，长孔用来补偿误差。本来按基孔制设计销轴直径，结果销轴磨损快，更换频繁。后来改成基轴制，销轴用标准耐磨圆棒，孔配作，问题解决。所以，不要被“优先采用基孔制”这句话绑架了思想。
最后想说，配合设计不是选个公差代号就完事。你要看批量、工艺、检测方法。小批量可能孔轴都配作，根本不用管什么制。大批量，就严格按标准，用光滑极限量规检测。基孔制，基轴制，都是工具，不是信仰。
下次设计时，不妨多问自己一句：这里，我真的非得用基孔制不可吗？或许，答案不是那么绝对。
