公差等级这玩意儿，设计图上一标错，后面全白搭。我刚入行那年在车间就蹲了整整两天，就因为一个IT6装不进去。老师傅叼着烟斜眼看我：“小伙汁，你当加工是变魔术呢？”——那个下午的阳光很刺眼，我至今记得。
标准公差的那点数学底子

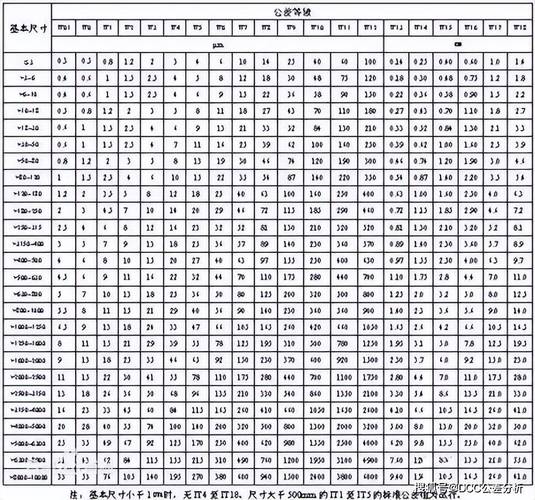

咱们查表查得爽，但IT等级背后是实打实的公式。ISO 286里头，标准公差因子i（单位μm）是这么来的：基本尺寸分段下的几何平均D的立方根乘以0.45，再加0.001D。i = 0.45³√D + 0.001D。看着烦？说白了，尺寸越大，温度、测量误差影响越大，公差必须放宽——但又不是线性关系。IT5到IT18，公差单位就是i乘以一个系数，比如IT6是10i，IT7是16i，IT8是25i，成几何级数递增。而IT01到IT4那是极精密级，给量规用的，咱们普通设计很少碰。所以，IT5到IT11是咱们的主战场，记住了。
再说基本偏差，那26个字母（除去I、L、O、Q、W，还有加了俩CD、EF、FG啥的专门给精密配合）。搞清了孔轴公差带，配合公差就出来了。说实话，我见过太多的设计者，只会标H7/h6，问他为什么，答曰：“间隙配合嘛。” 再问间隙多大、会不会发热卡死，就一脸茫然。H7/h6是过渡配合，不是间隙配合！这一点必须清醒：h6轴的基本偏差是零，H7孔也是零下偏差，最小间隙可以是零，最大间隙是IT7+IT6。真需要间隙的，你得用H7/g6或者H7/f7。
选型不是考试，是权衡

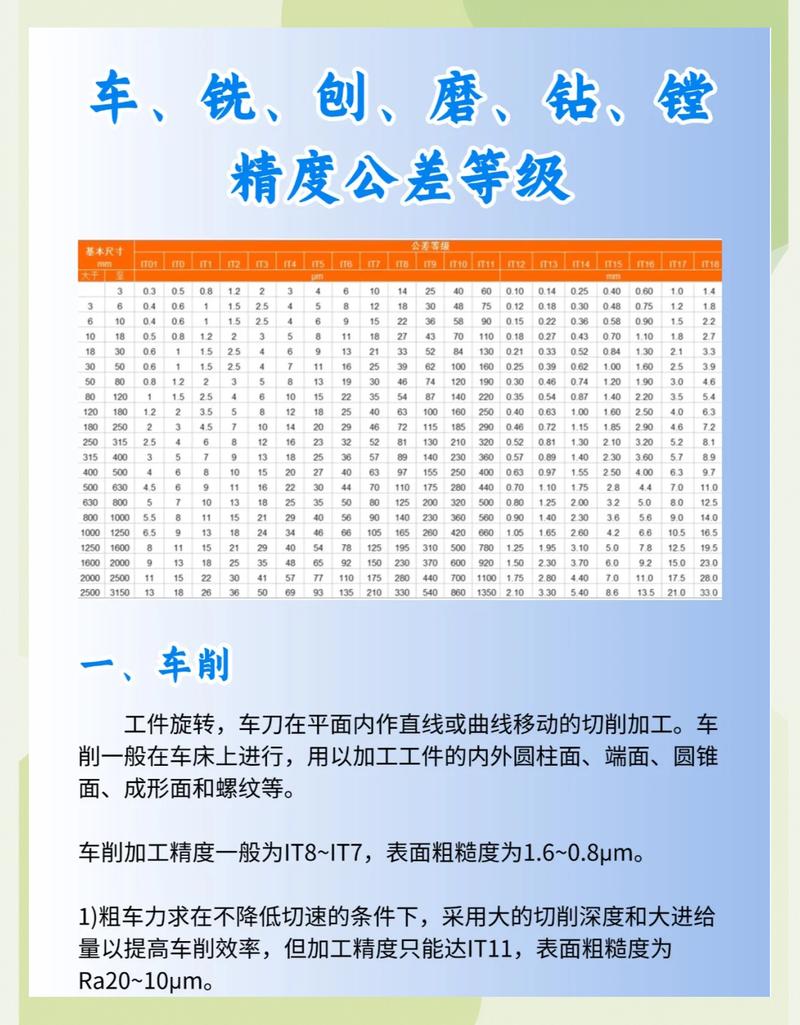

理论上选公差等级，看功能要求。实际呢？看你的供应商。我常挂在嘴边的一句话：“你标IT5，全中国能干的没几家，报价能吓死你。” 普通铣削，经济精度就是IT8-IT10；数控车稳定能到IT7-IT8；磨削才能进IT5、IT6。所以千万别闭着眼睛标高精度，先问问工艺部门，你们家设备行不行。再有，尺寸链一长，累积误差上来，单个零件的公差等级得提一级，这个要算。比如装配缝隙要求0.1mm，三个零件串联，每个给IT8级公差，累积起来可能超差，你得用概率法算一算，不行就给其中一个提半级到IT7。
还有测量——你标了IT6，车间拿游标卡尺测，那不是搞笑吗？千分尺能读数到0.001，但测量力、温度、对零误差叠加，最后可靠测量至少留三分之一公差。所以公差如果小于0.01mm，必须上三坐标或者气动量仪，并且恒温。我见过一个坑：轴标φ20h5(-0.009)，用千分尺测合格，一装机咔咔响，最后查出是圆度超差，椭圆量就0.005，但h5的公差带只有9μm，圆度必须控制在3μm以下，你千分尺量直径根本看不出。这教训，一万块。
那些让我后怕的失误
有一次设计一个高速主轴，轴承位置用φ80H6/p5，过盈配合。算好最大过盈0.08mm，理论上压入力没问题。结果压装时轴承内圈裂了。查来查去，最后发现操作工怕压不进去，把轴承泡在油里加热到120℃，然后立刻压装——轴没加热，等于温差配合，实际过盈量增大了一倍多。装配工艺单上没写热装要求，只标了配合代号，怪谁？从那以后，凡是过盈配合，我必定在图纸上注明“热装，孔加热温度XX度”或“压力机压入，涂二硫化钼”。别指望所有人都懂你的设计意图。

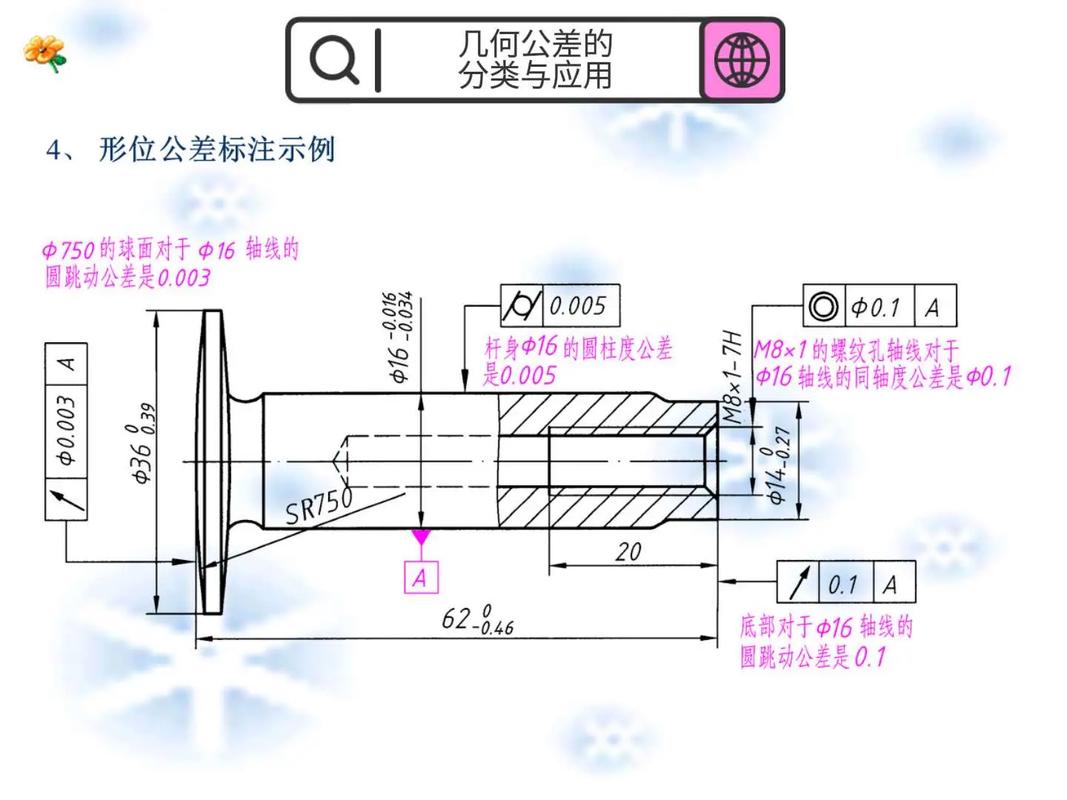

另一个关于同轴度的。一个长轴两端轴承，我标了φ60h6，结果装起来转动不灵活。查同轴度，两端轴承座孔竟然偏了0.05mm。因为标注的时候没考虑形位公差，轴的直线度也没控制。后来才明白，对于旋转精度要求高的轴，尺寸公差选IT6甚至IT5，形位公差必须收严，一般取尺寸公差的1/2或1/3。比如轴颈φ60h6，公差19μm，圆度就该控制在6μm，圆柱度8μm。这些在标准里都有，只是很多人不看。
还有一个，温度。夏天加工，冬天检验，铝件温差20度，300mm长度能差0.15mm，直接跳一个IT等级。所以精密配合必须注明测量温度，比如20±1℃。这细节，搞不好就是批量退货。
总之呢，公差等级选型，不是拍脑袋，是一串知识串起来：功能需求→配合类型→尺寸链计算→加工能力→测量能力→成本。缺一环都不行。新手最爱抱着国标公差表不放，老师傅却总说“多去车间转转”。现在我理解了——公差是活的，在纸上它是数，在零件上它就是钱、是命。
最后丢个实用建议：公司内部做一份《常用公差选用规范》，按加工方法和功能分级，让设计、工艺、检验坐一起拍板。别让一张图纸传三趟才定下来，效率太低。公差用的好，产品又便宜又好；用的瞎，返工能把利润吃光。共勉吧。
