刚入行那会儿，我最烦的就是制图标准。觉得它是八股，是束缚创造力的枷锁。直到有一次，我出的一张焊接架图纸，车间师傅看了半天，打电话说：你这尺寸到底标在哪儿？——那个尴尬，至今难忘。图纸上线条乱成一团，基准不明，公差乱标，师傅根本没法干。那次之后，我老老实实把 GB/T 4457、4458 啃了一遍，才发现，标准这东西，不是给你添堵的，它是工程师之间、与制造端沟通的共识语言。你如果不按这套语言来，别人怎么看得懂？
尺寸标注：不是标得多就对

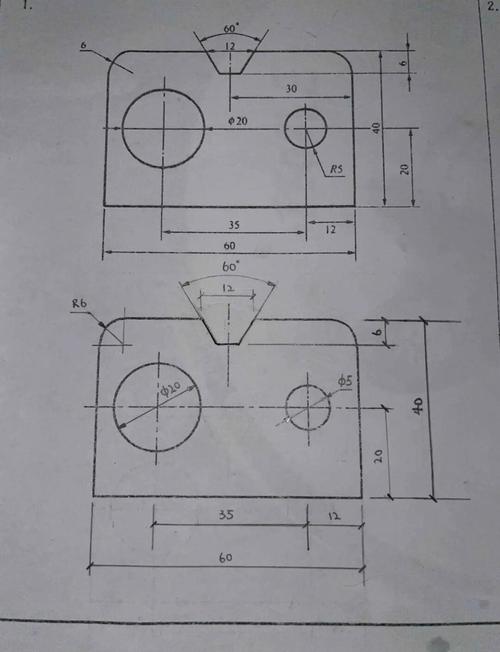

很多人以为，尺寸标得越全越好。错。密密麻麻的尺寸链，制造端反而容易看错。尤其是那种封闭尺寸链——你给每个台阶都标了独立尺寸，结果最后一段的误差会累积到没给出公差的那个开口环上，导致关键配合面失控。我吃过亏，一个轴承座，三个台阶的轴向尺寸都标了，结果台肩位置偏了0.5mm，轴承装不进去。后来学乖了，关键尺寸直接用GB/T 4458.4里的简化标注，引入基准面，开放尺寸链，把累积误差引导到不重要区域。
选基准也是个技术活。设计基准和工艺基准要尽量统一——这句话谁都会说，但落实到图纸上，我见过太多设计端图省事，基准定在不好测量的点上。比如一个腔体零件，设计基准是内腔顶面，但加工时那个面不可及，师傅就得从底面引上来，凭空多一次换算误差。其实完全可以妥协，把底面作为基准，标一个从底面到顶面的基本尺寸，再给个公差，量具可直接打表。不是死扣标准，而是理解标准背后的逻辑：经济地实现功能。
公差：你觉得重要，车间不一定觉得重要

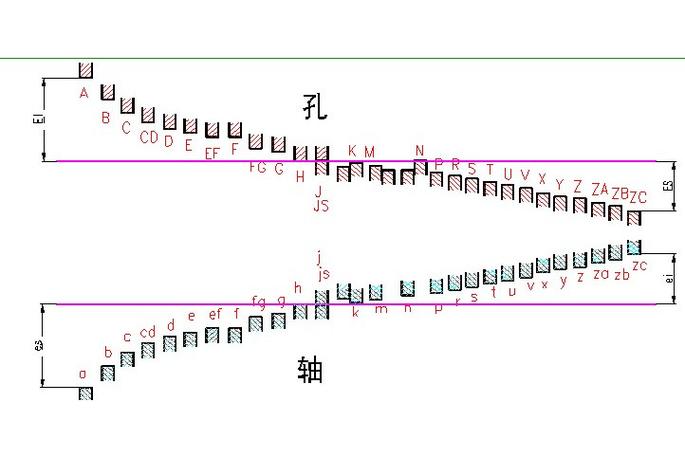

刚出道时，我特喜欢给高精度公差，动不动φ25H7，觉得这样才专业。结果被车间主任一顿骂：你知不知道H7要铰刀？普通钻床干不出来，得换CNC，成本翻倍！后来我明白了，公差设计是一场博弈——在满足功能的前提下，放得越宽越好。一般配合用GB/T 1804的未注公差就够，非配合面打上“其余”二字，释放自由度。只有轴承座孔、定位销孔这些地方，才需要查GB/T 275之类的标准，结合载荷方向、拆卸需求选配合。
形位公差更是个坑。我见过一张图纸，上面标了五个平行度基准，简直让人无法读图。基准符号像天女散花，哪个对哪个都搞不清。后来我给自己立下规矩：一张图里，基准尽量少，必要时才标。而且绝不滥标圆跳动——很多回转件其实用全跳动或同轴度更合适，可偏偏有人习惯了画个跳动的框就往上怼。再提一个细节：按新标准GB/T 1182，形位公差框格引出线必须从被测要素的轮廓线或延长线垂直引出，但好多人还是用老标准的斜线引法，审图时经常被老法师批。
视图表达：别让加工者去猜

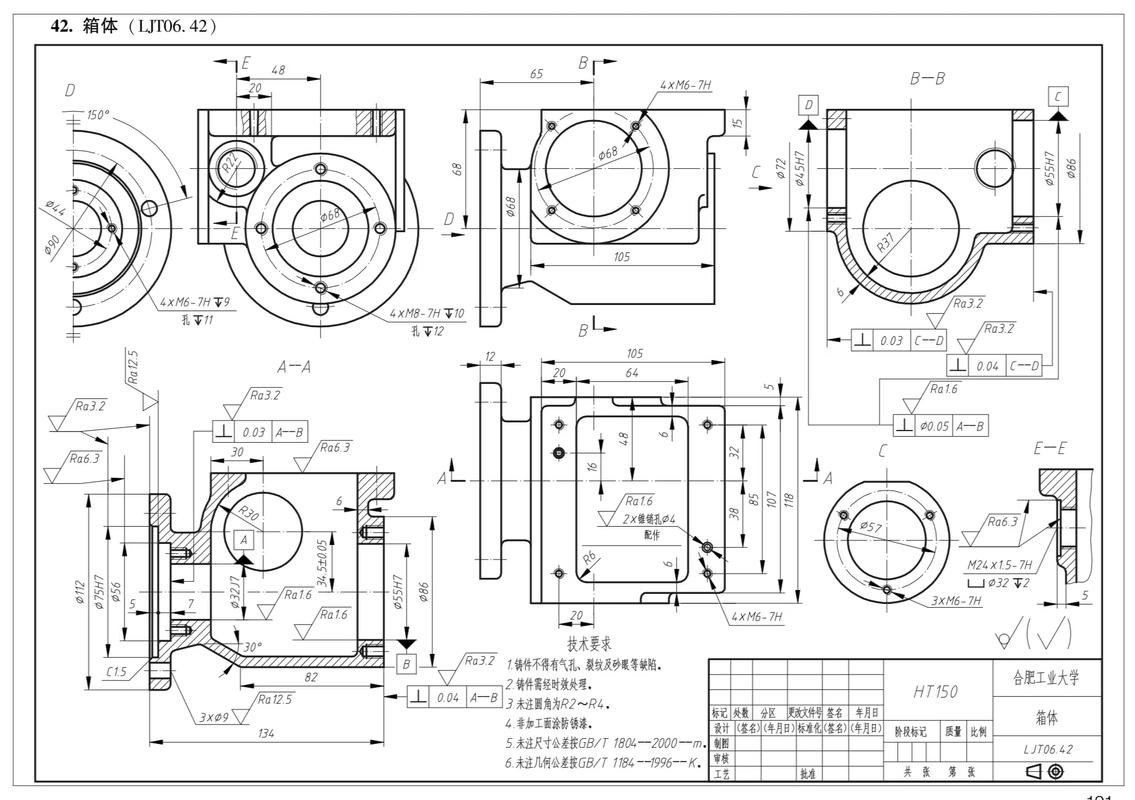

有些所谓“高手”喜欢玩极简，一个视图妄想表达一切。结果在车间，师傅得拿着图纸转着看，边看边骂。我坚持：零件图至少两个视图，复杂件加局部剖。尤其是箱体类，没有剖视图就等于耍流氓。我习惯先用第三角投影法（有些单位还是第一角）摆好主视图，遵循加工位置原则：轴类水平放，轮盘类竖直放。然后加辅助视图时，注意投影箭头方向别标错，A向B向必须对应。说起来简单，赶图一急，箭头漏标的事年年发生。
还有剖面线，看似小事，可一旦间距过密或角度不对，打印出来一团黑。按标准，剖面线间距大约是图形比例的1-2倍，角度一般45°，相邻零件方向相反。但如果是薄壁件，间距可以放大，或者干脆涂黑——标准里是有弹性空间的，你得会用。
标准更新的阵痛与心得
国标也在变。比如表面粗糙度，老标准用光洁度等级，新标准用Ra数值，有些老师傅还是习惯说“花6”，新人就听不懂。还有符号，原来用去除材料法标注，现在统一改成一个勾上加个小圆，好多企业图纸库里新旧混用，一不留神就错。我的建议：在自己负责的项目里，统一按最新标准，包括标准编号和注写格式。虽然改模板痛苦，但长远看，接口一致才不出事。我也踩过坑：某次发图给外协厂，标注的焊接符号还是老标准，结果被退回来，说看不懂——因为新标准里焊缝形式符号改了位置。
说实话，制图标准这东西，用好了是利器，用僵了是镣铐。我现在的习惯是：每张图出之前，自己扮演一次加工者，从头到尾模拟一遍，看是否卡壳。再对照公司标准化室的审查清单过一遍，特别是字体字高、线宽粗细这些细节——GB/T 14665规定汉字要用长仿宋体，可多少人图省事用宋体？这种小地方，恰恰是区分专业与否的试金石。
最后啰嗦一句：别指望软件能自动搞定一切。三维软件生成的二维图，尺寸放置、视图比例常常不理想，必须手动调整。标准是人定的，也是人执行的，你的专业判断，才是图纸的灵魂。
