说实话，气动阀这东西，看起来简单，就是个开关嘛。可真正在产线上跑几年，你会发现，选型时少算一个数，或者安装时忽略了一个方向，后面就是无穷无尽的停机、漏气、甚至安全事故。
我在这儿不想给你堆教材上的原理图，那东西翻手册就有。我更想聊聊那些设计院不会告诉你、但现场一定会踩的坑。你要是刚接触气动系统两三年，这本笔记或许能帮你少走点弯路。
先搞清楚你的阀是干嘛的：开关、调节，还是保命？
很多新手一来就问：“这个气动阀通径选多大？”我觉得先别急，你得先回答这个问题：这个阀是用于单纯的ON-OFF控制，还是需要精确调节流量？ 两者对阀芯结构的要求截然不同。
你要是只想让它开或者关，一个普通的滑阀、截止阀都行，响应时间、泄漏等级是主要参数。但你要是想调节流量，那对不起，球阀和蝶阀的调节特性就很差，你得考虑V型球阀或者带定位器的调节阀。千万别用电磁阀直接做比例调节，除非你想让执行机构一直振荡。 我之前在一个水处理项目上就见过，工程师为了省钱，用两位五通电磁阀去控制气缸的速度，结果气缸一顿一顿的，像是得了帕金森。
example, 你如果选了一个截止阀当调节阀用，阀芯开度和流量关系是非线性的，小开度的时候流量变化特别剧烈，特别难控。还有一个容易被忽略的：安全功能。当系统失电或者失气的时候，阀门应该处于什么状态？ 是打开（FO）、关闭（FC），还是保位（FL）？这直接决定了你用弹簧复位还是双作用执行器。我见过一个气体管道项目，他们选了气开式阀门，也就是失气时关闭，结果压缩空气站跳闸，管路就直接憋压，压力容器安全阀全跳了。惊险啊，幸好没炸。
所以，选型之前，先去画一张功能图，把每个阀的初始状态、失电失气状态、手动操作需求标清楚。这件事花不了半小时，但能省掉后面一大堆麻烦。

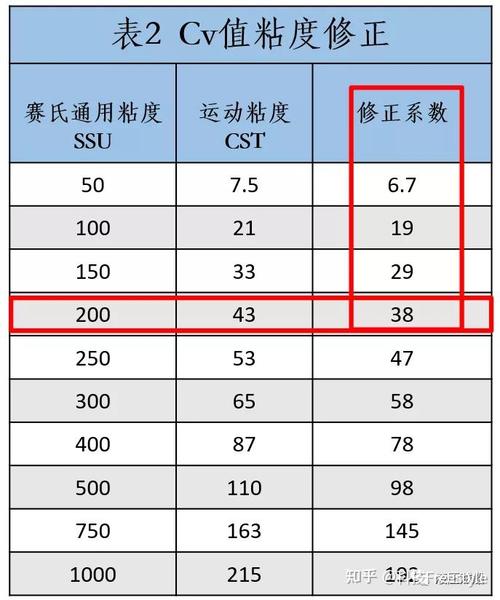

通径、CV值、流量系数——别让计算只停留在纸面
通径大小，谁都会算，公式也简单：Q = Cv * sqrt(ΔP / G)。但问题是，你用的Cv值是厂商样本上给的，还是自己实测过？很多样本数据是在理想条件下的额定值，实际安装时弯头、接头、管路长度都会让有效Cv值缩水。
具体点说吧。我曾经在一条自动包装线设计上，按照样本选了个DN25的气动球阀，计算理论流量刚好满足气缸动作速度。结果装上去之后，气缸动作慢得像蜗牛，怎么调都不行。后来一查，问题出在阀前有3个90度弯头，阀后还有一小段软管。你看，弯头的等效长度没算进去，局部阻力损失把压差吃掉了一大块，实际流量至少下降了30%。
那怎么办？经验法则：计算出来的理论通径，放大一档选型。 比如计算结果是DN20，你选DN25；计算结果是DN25，你选DN32。别觉得浪费，气动系统最怕的不是阀大，是阀小。阀大了你可以通过节流调速，阀小了就只能干瞪眼。而且，阀的额定流量最好留20%-30%的余量，应对系统老化、气源波动这些不可控因素。
另外一个常见误区——混淆标准工况和实际工况。样本上的流量都是标况下的（0.1013MPa，20℃），而你的系统可能在0.6MPa下工作。直接拿工作压力去套标准流量，那误差就大了。记住换算公式：实际流量 = 标准流量 * (P_abs / 0.1013) * (293 / (273 + T))。你最好把单位统一成Nm³/h，不然算出来的数字会让你怀疑人生。
密封材料与泄漏等级：看似小事，实则是安全边界
气动阀的密封，最常见的就是NBR、FKM（氟橡胶）、PTFE这些。很多人觉得NBR便宜，哪都能用。可是你要通的是高温蒸汽呢？NBR最高只能耐120℃，FKM能到200℃，但价格贵好几倍。选材时不光要看介质温度，还得看环境温度和介质相容性。
有一次我们做一套真空设备用的气动阀，常规的NBR密封在真空下性能不稳，反复抽真空后会漏气。后来换成了FKM，才稳定住。但FKM有个毛病——不耐低温，-20℃以下就发脆。你要是用在北方冬天的户外，得考虑硅橡胶或者PTFE。那个教训，至今记得。
再说泄漏等级。ISO 5208标准规定了阀门的泄漏等级，Class I到Class VI。很多设计上写“零泄漏”，但你知道零泄漏意味着什么吗？零泄漏通常指Class VI，气泡级泄漏，也就是在规定的试验压力下，每分钟允许的泄漏量不超过规定值。 这需要软密封阀座，而且对阀芯表面粗糙度要求极高。要是你选了硬密封金属对金属，那就不可能达到Class VI。我之前在一个氢气系统上就踩过这坑，设计要求零泄漏，选了硬密封球阀，结果做气体泄漏测试时，泄漏量超标。最后换了软密封阀座，又增加了研磨工艺，才算过关。
所以，选阀的时候一定得跟供应商确认：你们这个阀是软密封还是硬密封？最大泄漏率是多少？有证书吗？ 别只看样本上的技术参数表，那东西可会藏拙。
执行机构的响应时间与控制回路——你不是在拖泥带水

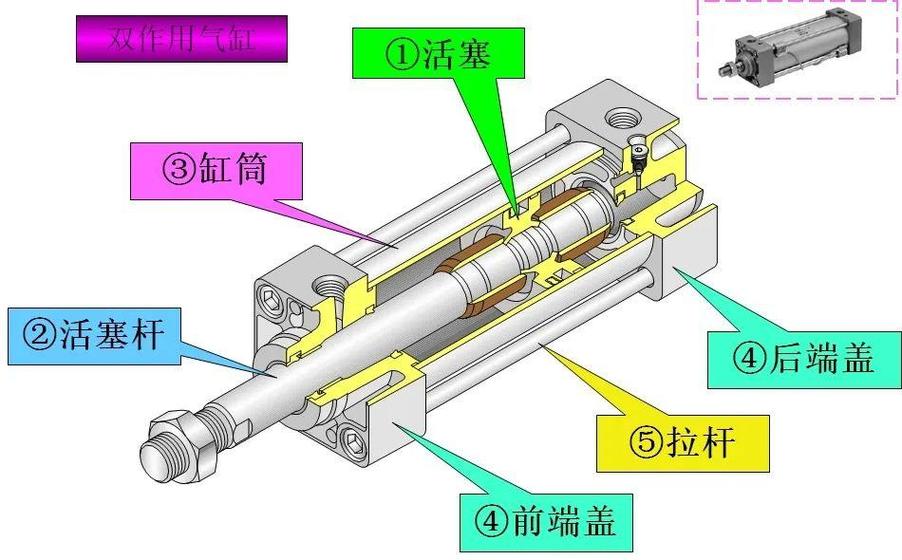

气动阀靠气缸驱动，气缸的响应时间取决于气源压力、进排气速度、气缸容积和阀的切换速度。为了追求快速响应，我们通常会在电磁阀和气缸之间用快排阀，直接让气缸的废气排向大气，而不是通过电磁阀排气。这样能把排气时间缩短70%以上。你知道吗，在高速贴标机里，这0.2秒的差距，就决定了整机产能是不是达标。
但快排阀也有副作用，它会导致气缸带载时产生较大的冲击。你要是追求速度又想要平稳，那就得加装节流器和缓冲垫。说实话，这完全是权衡的艺术。
还有，控制信号。电磁阀的线圈电压是AC220V还是DC24V？这决定了你的安全性和抗干扰能力。在潮湿或粉尘环境下，我更倾向于用DC24V加防爆型电磁阀，毕竟安全电压更低。但AC220V的线圈便宜，很多小工厂喜欢用。要是你的控制柜里没有隔离变压器，说不定哪天电磁阀线圈烧了，你就会后悔当初为什么没选DC24V。
另外一点——传感器反馈。阀位是否到位，最好通过磁性开关或限位开关反馈给PLC。 别只依赖气缸的磁环，那个容易误动作。我们在一个冲压设备上就遇到过，磁性开关因为振动误触发，导致PLC以为阀已经换向，结果压力机没动作，差点出事故。后来加装了两个硬限位开关，互为校验，才解决问题。
安装与维护——别让你设计的阀成为维修工的噩梦
气动阀的安装方向，很多手册上都写着“任意方向”，但那是理想情况。有灰尘或水分的情况下，最好让阀的排气口朝下，防止冷凝水积聚在阀芯内。 我在一个空压站项目上，把电磁阀水平安装，排气口朝侧面，结果运行三个月，阀体内全是油水，卡阀故障频发。后来全部改为垂直安装，排气口朝下，故障率瞬间下降。
还有一个细节——手动操作按钮。你选的电磁阀有没有手动应急按钮？气动系统调试时，经常需要手动开关阀门，要是没有手动按钮，你只能去拨电磁阀的顶杆，很容易把密封顶坏。带手动复位功能的电磁阀，价格贵不了多少，但能省很多事。
另外，维护空间。阀前阀后必须留出足够的检修距离，你总得松开法兰或者卡箍才能换阀吧？我在图纸上见过，把电磁阀装在两个管道之间，前后不到100mm，扳手都塞不进去。最后只能把整段管道拆下来。你说傻不傻？设计时多花10分钟考虑一下维修工具的操作空间，现场工人会感激你的。
什么才是一份靠谱的气动阀技术协议？
最后，作为工程师，你肯定要写标书或者技术协议。那我告诉你，至少得包含这几个参数：介质名称、流量、操作压力、温度、压差、连接方式（法兰还是卡箍）、阀体材质、密封材质、泄漏等级、执行器类型（单作用/双作用）、动作时间、故障位置（FO/FC/FL）、电磁阀电压等级（24V/220V）、气源压力范围、防爆等级（ATEX或国标）、阀门重量（这个很少人写，但对结构支撑很重要）。把这些都写清楚，供应商就不敢给你偷工减料。
还有，别忘了要求供应商提供计算书和测试报告，比如流量计算书、扭矩计算书（选择执行器大小时要算阀芯扭矩）、寿命测试报告。我们曾经在验收一个项目时，要求供应商提供这些文件，结果对方拿不出，后来一查，那个阀根本就是贴牌产品。所以，别嫌麻烦，文件的完整性是产品质量的间接保证。
结语：别让阀成为系统中的短板
气动阀看着简单，其实承载着整个系统的安全与效率。每一个参数背后都是一次经验教训。我今天讲的这些，不过是几个常见的坑。你如果在实际项目中碰到过更奇葩的问题，欢迎交流。技术这行，就是在踩坑和填坑中进步的。共勉吧。
