做了十几年的机械设计，说句实在话，数字仿真建模这个东西，又爱又恨。爱的是它能让你在图纸阶段就揪出一堆潜在问题，恨的是它也会让你在不知不觉中走进另一个死胡同。今天不聊那些教科书上的公式推导，就聊聊实际干活时容易踩的坑。
现在很多工程师把仿真当成一个黑盒子，点一下求解，结果就出来了。但我想说，仿真其实是一面镜子，你给它什么，它就还你什么。这不是玄学，是“垃圾进，垃圾出”的老规矩。所以，咱们直接从源头聊起。
建模之前，先问自己三个问题
拿到一个零件，先别急着画网格。你至少得想清楚三件事：这个件承受什么载荷？约束是怎么来的？失效模式是什么？举个例子，一个简单的L形支架，一端用螺栓固定在基座上，另一端挂着电机。你如果直接把它简化成“一端固定，一端受力”，那螺栓的预紧、接触面的摩擦、支架本身的重力，全部被忽略。结果算出来的应力可能只有真实值的一半。要是拿这个结果设计，风险可就大了。
有一次我设计一个液压阀块，上面要装十几个插装阀。阀块内部油道纵横交错，形状复杂。当时我偷懒，把所有螺纹连接都简化成绑定接触，结果分析出来最危险的应力大概只有200MPa，看起来挺安全。后来样件出来做脉冲试验，接头处直接开裂。回去查原因，发现是螺纹根部应力集中，而绑定接触把那一带的柔性完全抹掉了。从此以后，凡是有螺纹的地方，我都会用实际螺纹或等效轴套模拟，并且给螺栓施加预紧力，按VDI2230标准计算。
所以，建模前的思考时间永远值得。别舍不得花那半小时，后面能省两三天。

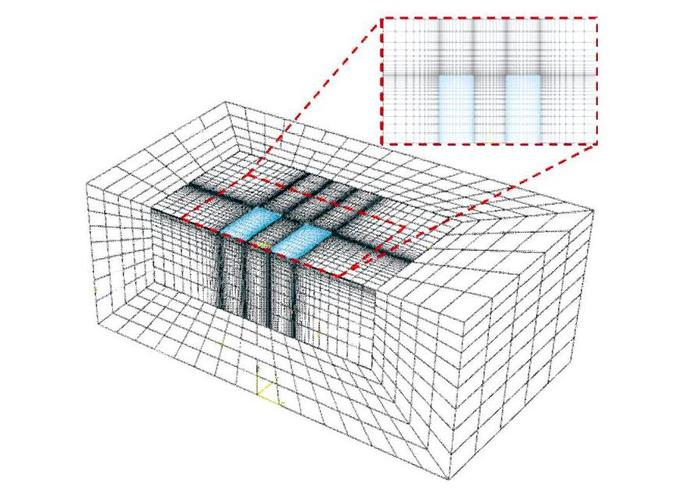

网格划分：不是越密越好
网格密度这个话题，每次谈都有人争论。理论上，网格越细，结果越逼近真实解。但你要是在尖角过渡处画了越拉越密的网格，应力值只会无限增大——这叫应力奇异，并不是真实应力。很多人一看网格加密后应力涨了就心慌，其实大可不必。
我的习惯是，先按《机械设计手册》里推荐的应力集中系数估算一下，心里有个谱，再用有限元验证。对于静强度分析，单元尺寸控制在最小特征尺寸的1/3到1/5就差不多了。比如一个R2的圆角，网格尺寸给0.5mm左右。重点部位再局部加密，其他区域放得松一点。这样既保证精度，又不至于让电脑卡死。
说到单元类型，我偏好二阶四面体（如Solid187）。它比六面体好画网格，精度也够。但要注意，四面体单元必须保证最小节点间距，否则会出“鬼形状”。网格质量检查时，看扭曲度（Skewness）不要超过0.85，翘曲度（Warpage）别太高。这些在Ansys里都有现成工具。
另外，我每次都会做网格无关性验证。画三套网格，比如粗、中、细，比较关键位置的应力，差异在5%以内就用中网格。别嫌麻烦，这个步骤能省得你后期返工。

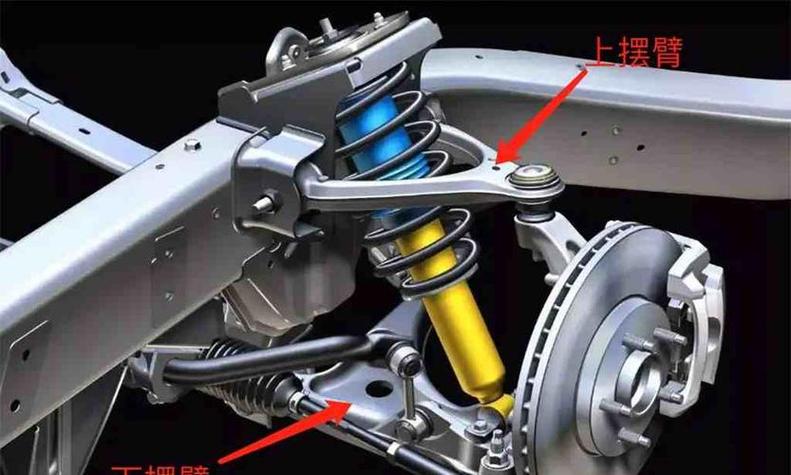

边界条件：仿真与现实的“温差”
边界条件最考验工程师的功底。固定约束不是你的万能钥匙——它就像一个“绝对刚体”的世界，现实中并不存在。机架会变形、基础会下陷、螺栓也有弹性。如果你把支架固定在一个“天外飞石”上，算出来的刚度肯定偏大，变形偏小，应力也不准。
正确的方法是模拟真实支撑刚度。比如一个安装板固定在箱体上，箱体本身不是刚体，那我就在安装孔处用弹簧约束，刚度值根据箱体结构估算。如果你不想这么麻烦，更简单的方法是把箱体也建进模型里，一起分析。但那样计算量会大很多，需要权衡。
再说说接触。两个零件之间是过盈配合、间隙配合，还是螺栓预紧后的摩擦接触？这直接影响到载荷传递路径。我遇到过最搞笑的一次，是有人把接触方向设反了，导致两个零件互相穿透，变形结果离谱。查了半天，最后把接触法向反过去，一切正常。所以，接触对的定义一定要可视化检查，至少看三遍。
还有个容易忽略的：热应力。如果零件工作温度很高，而安装基座是室温，那必须做热-结构耦合分析。别小看温度的影响，很多疲劳裂纹就是从热膨胀被约束的地方开始的。
材料模型：你用的可能不是你想的那种材料
大部分机械静力分析，用线弹性材料就够了，给个弹性模量和泊松比，万事大吉。但你一涉及塑性，比如压溃、挤压变形，就必须用真实的应力-应变曲线。不然呢？屈服强度设个名义值，结果算出来没屈服，实际早就垮了。
我见过不少人直接用材料库里的“结构钢”来做不锈钢零件。虽然都是铁基合金，但304不锈钢的弹性模量大约193GPa，Q235钢是206GPa，差着6%呢。焊接件更复杂，热影响区的材料性能会退化。所以，建模前最好查一下牌号，或者找供应商要材料质保单。
如果是动态冲击问题，还要考虑应变率效应。304不锈钢在高速变形时屈服强度会明显提高，这时候用静态的应力应变曲线就不合适了。这些细节，往往只有做过跌落仿真的人才会注意到。
仿真和实验，怎么才能对上号？
仿真结果不是用来“交差”的，而是要经得起实验的考验。但我得说，仿真和实验完全一致是不可能的，关键看偏差在哪个方向上。
我的做法是，先做几个简单工况的变形对比。比如在样件上贴应变片，测量加载后的应变，跟仿真值对照。如果仿真应变比实测大15%，那说明模型刚度偏弱，可能是约束不够或者几何简化太多。如果小10%，可能接触刚度设得过大。通过反复调整，把误差控制在5%以内，这个过程就是模型标定。听起来很专业，其实就是试错。你得有耐心，也要有怀疑精神。仿真软件不会撒谎，但人会说谎——或者更常见的是，人都被自己的假设骗了。
好了，废话不多说，就分享这些。数字仿真建模这东西，说到底还是要多练、多踩坑。希望这些经验能让你少走点弯路。下次再聊。
