工业边缘网关这玩意儿，乍一看就是个铁盒子加几个网口。但你要是真拿它当普通交换机，现场分分钟教你做人。我搞了十几年机械设计，转行做工业物联网后，回头才发现这行业水有多深。
今天不聊什么高大上的云边协同，就从一个机械工程师的角度，聊聊这网关在设计、选型、部署里那些让人挠头的事。话说回来，很多搞机械的兄弟觉得这归电气管，但你只要碰过振动、温度、防水，你就知道这玩意儿跟机械的血肉联系比你想的深多了。
你以为的散热 和 实际的散热
散热是工业网关的第一道坎。很多盒子看着小巧，里面主控芯片烫得能煎蛋。我们做机械设计的知道，热量有三个传播途径：传导、对流、辐射。但你看市面上有些网关，铝壳光滑得跟镜子似的，翅片也不设计，就靠底部一块导热垫硬撑。在高粉尘环境里，这基本等于自杀——粉尘一糊，散热片成了保温棉。

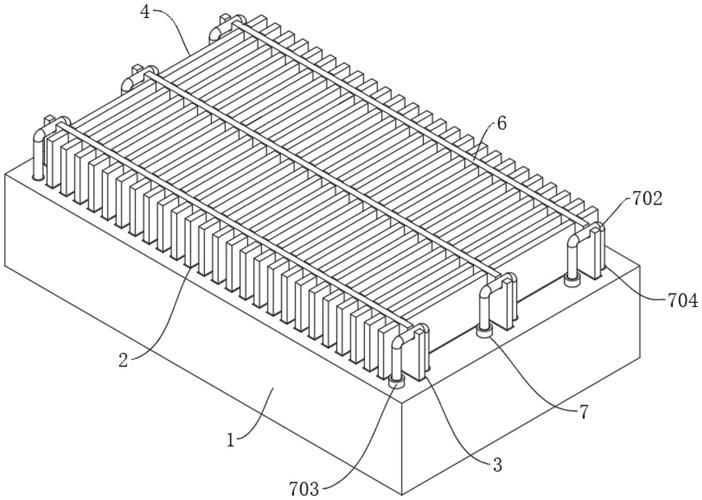

所以，真别只盯着防护等级 IP67。那是防尘防水，不是散热。我见过某项目，客户指定要全密封无风扇的网关，现场环境 60℃，结果不到一周，CPU 降频 80%。你算算那损失。正确的思路是，要么选型时就留够降额余量，要么外壳做铝鳍片加相变导热垫，最好再配合热管或均温板。别笑，有些高端网关内部真用了热管。这跟我们设计的发动机散热器原理同源。
拿最简单公式算一下：散热面积 A = P/(h·ΔT)。如果功耗 10W，自然对流系数 h 约 7~8，允许温升 20K，需要的散热面积至少得 0.05 平方米。很多十几厘米见方的盒子，表面积确实够了，但翅片效率呢？那就要看翅片的高度和间距了。间距太密，风进不去；太疏，面积不够。这里面全是细节。
振动与冲击——机械工程师的常识却常被忽略
网关装在哪？导轨上，电机旁边，甚至振动台上。你别以为螺丝拧紧就完事。我们做机械的都知道共振这回事。但很多电气工程师不关心这个，选个塑料卡扣的导轨件就上了。工业现场的振动频带很宽，如果网关的固定结构固有频率和激振频率重合，那个加速度被放大好几倍，后面端子全部虚接。
我自己踩过坑：有一台设备，振动值 0.5g，看着不大。结果网口螺丝每次过一个月就松。查到最后是网口连接器本身的弹片疲劳。后来换了个带锁紧螺纹的 M12 连接器的网关，问题解决。所以选型时，你要看它有没有通过 IEC 60068-2-6 的振动测试，还要看端子类型。强烈建议，固定式安装条件下，优先选 DIN 导轨带金属锁扣的型号，别选那种纯塑料的。还有，线缆的固定也必须做应力释放，否则长期振动会把焊盘拉裂。这就像我们设计油管一样，必须考虑管路固定。
电源那些坑：宽压不代表随便接
再聊聊电源。工业现场 24V DC 是主流，但实际工况里，电机启停时电压波动能到 -30%。很多网关标称 9-36V 宽压，但那只是芯片能活，不代表稳定。你注意看规格书，有些宽压后面还有一行小字：纹波 <50mV。现场如果接了变频器，那纹波分分钟超标。更别提雷击浪涌了。
机械工程师的习惯是看强度和刚度，电气上容易忽略隔离电源。我建议，选型时一定要求网关的电源对系统地是隔离的。不然地环路产生的共模电压会把网口烧了。别问我怎么知道的，我烧过三个。血泪教训。此外，电源接线端子最好选插拔式的，方便更换。防反接、过流保护这些基本功能必须要有，但真正区分好坏的是浪涌抑制能力。你拿个几百块的网关心疼，但换一个支持 IEC 61000-4-5 的，可能价格翻倍。值不值？你去看看停机损失就知道。
部署时的机械安装细节
安装位置也是门学问。你肯定见过那种把网关直接贴在变频器散热风扇正对面的操作。热风烘干，绝对酸爽。还有，网关和天线之间的同轴电缆，弯曲半径不能太小。很多机械设计师把天线线缆跟动力线捆在一起，这是大忌。
另外，关于天线安装。我都建议采用外置天线加吸盘底座，别用内置天线。金属机柜会屏蔽信号，内置天线就是自废武功。至于天线高度，要保证天线口与机柜顶部的金属平面有一定间距。这跟天线场的布局有关，别不当回事。
还有，安装方向。有些网关的散热翅片是纵向的，你非要横着装，热气流被挡住了，温度上升多少，自己心里没数吗？看下说明书里的安装方向要求，不然你回头再来找我抱怨寿命短。
又有一个容易忽视的点：电源指示灯。有的网关把指示灯放在侧面或者盖板里，你装在机柜里根本看不见。我强烈推荐买前面板带 LED 指示的型号，最好亮度足够高。别选那种幽幽的小蓝灯，那是氛围灯吗？
关于尺寸和连接器干涉。很多项目需要把网关装在小空间的接线盒里，这时候你画三维模型时，一定要把网口、电源口、天线座的实际占用空间算进去，别只看外壳外形。之前见过一个案子，出图时留了 50mm 空间，结果 M12 连接器带线缆头就 90mm，根本盖不上盖。真是无语。
还有，网关的接地。外壳必须接 FE（功能接地），否则静电放电会让你怀疑人生。机械上注意接地端子要防锈，用不锈钢垫片。你可能觉得我啰嗦，但这些小细节，真出了问题是很难排查的。
怎么选型，给点个人建议
说实话，工业边缘网关现在卷得厉害。从几十万的工控机到几百块的软路由都有。我的建议是，先明确你的需求：你需要几个串口？几个网口？是否支持 PoE？是否需要 TSN？别一味追求高性能。很多场景 i.MX6UL 级别的 CPU 就够用，非得选个 i7，又贵又热。机械设计讲究的就是匹配。
选型时，把几个关键参数死死盯住。工作温度范围，标称 -40℃ 到 75℃ 的，和 0℃ 到 50℃ 的，价格根本不是一回事。你要想清楚，你现场是常温车间还是户外野站。还有，别忘了产品生命周期。工业设备是要稳定运行十年的，你得确认这个网关厂家不至于三年倒闭。考察他们的备品备件政策。大厂虽然有溢价，但至少能保证供货期和固件更新。这方面真的不要图便宜。
怎么判断一个网关做得好不好？我个人觉得，看两个地方。一个是 PCB 三防漆的涂布质量，另一个是外壳螺丝的材质。好一点的都用 SUS304 不锈钢螺丝，差一点的用镀锌碳钢，生锈后滑牙，你就等着被骂吧。
还有一个想说，做工业这种东西，很多时候拼的就是细节。你拿尺子量一下 PCB 和外壳的间隙，看看绝缘纸有没有到位，看看线缆是不是有防拉扣。这些我们机械设计里的常识，在电子产品上一样适用。
好了，扯了不少。以上这些，都是我这些年踩过的坑，你拿去用吧。没有定律，全是教训。
