换型这事，看着简单，做起来全是坑。今天聊聊智能换型背后的机械设计逻辑——不是堆传感器，也不是上云就完事，而是怎么让机构自己“想明白”该怎么做。我干了十几年非标设计，经手过的换型方案少说也有二十个，踩过的坑比你们见过的模具还多。
换型时间的构成：你浪费在哪了？

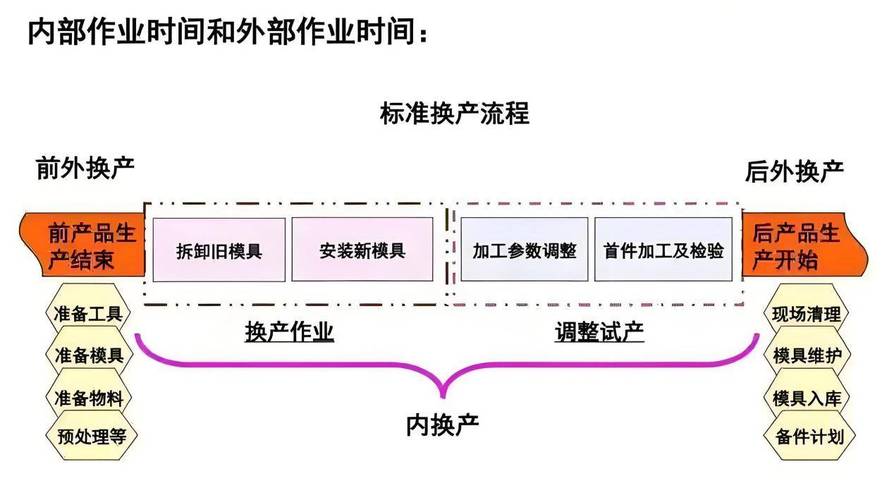

先拆解一下换型时间。传统SMED法则把换型分为内部时间和外部时间。内部时间就是必须停机操作的，比如换模具、调间隙。外部时间则是可以提前做的，比如预热、备料。很多工厂卡在内部时间上——因为机构设计没做好。
这里有个反直觉的细节：螺栓紧固占用的时间往往超过实际换型动作。一个M12的螺栓，手动拧紧大概要30秒，四个就是两分钟。而如果换成液压夹紧，几百毫秒。所以智能换型的第一步不是智能化，而是结构快速化。快换卡爪、定位销加自锁结构，这些都是基础。
我曾经统计过一条产线的换型时间分布：30%的时间在找工具，20%在调整尺寸，50%在拧螺丝。操作工累得满头大汗，但就是快不起来——因为设计时压根没考虑快速接口。后来改造了快换机构，愣是压到八分钟。
机械设计的核心：定位与夹紧的“一次到位”

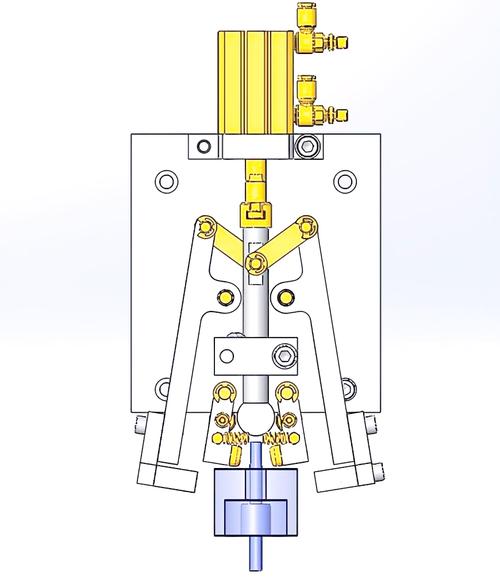

智能换型的关键在于让机构具备“认错能力”。什么意思？就是换型时，新模具装上去，系统要能自动校验位置。这里涉及到定位基准的重复精度。比如采用锥面定位加弹簧拉紧，重复定位精度可以到±0.01mm。而平面定位加螺栓紧固，可能只有±0.2mm——这时候再智能的算法也救不回来。
我曾经在一个项目里犯过傻——用销孔定位，结果销子磨损后，换型后尺寸漂移得离谱。后来换成三棱锥自定心结构，才解决。经验是：所有定位面都要淬火，并且要设计快拆式定位套。不然用上三个月，精度就没了。
还有动平衡的问题。高速换型时，如果模具或夹头质量分布不均，震动会让你怀疑人生。我记得有人为了省成本，用普通结构钢做夹爪，结果换型后加工表面振纹明显。后来换成了铝合金基体加硬质合金镶块，轻了40%，动态响应上去了。
夹紧力的计算也不能拍脑袋。可以参考VDI 3419标准，它给出了快速换模系统的设计指南。比如对于300kg的模具，推荐夹紧力至少是模具重量的10倍，也就是30kN。而且夹紧力要对称分布，否则单边受力会把定位销挤弯。
控制系统：别让算法背锅，先理清时序
智能换型的另一大块是控制。PLC编程里有个经典陷阱——换型时序没理顺。比如先松开锁紧还是先移动滑台？搞反了就是撞机。我的经验是：用状态机来建模换型过程，每个阶段有明确的“完成判定”信号，而不是靠延迟时间。
这里引用一下行业规范，GB/T 5226.1-2019《机械电气安全 机械电气设备 第1部分：通用技术条件》，换型操作的安全联锁要求必须满足。比如安全门未关闭时，换型机构不能动作。
不过话说回来，现在很多“智能换型”就是加了几个传感器，连个数据采集，就敢叫智能。真正的智能应该是自学习参数。比如抓取力矩的设定，不同模具重量不同，伺服系统可以根据电流变化自动调整。还有视觉引导，但那个成本高，中小企业慎选。
另外，配方管理很关键。换型时，不只是物理更换，还有一堆工艺参数要切换。温度、压力、速度、保压时间……如果靠操作工手动输入，大概率出错。我见过一个厂，就是参数输错，报废了一整批产品。所以换型控制系统必须包含配方数据库，通过模具上的RFID自动调用对应的参数集，这才是“智能”的核心价值。
一个真实案例：从45分钟到6分钟

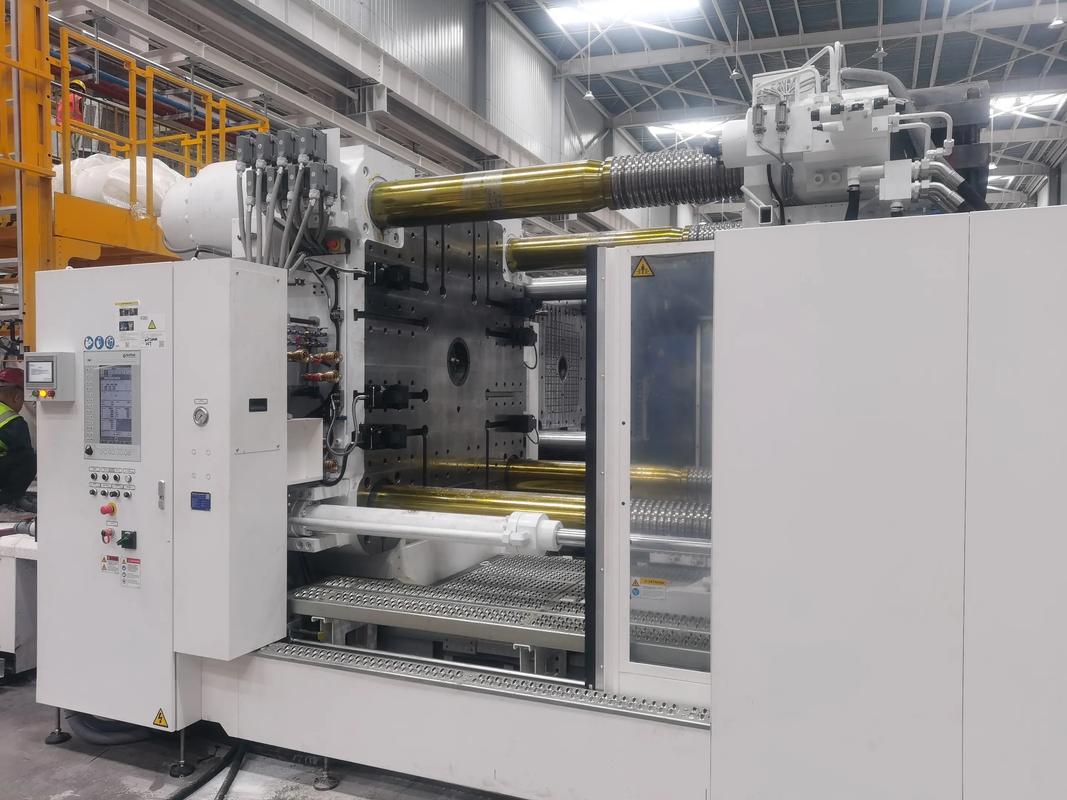

去年帮一家注塑厂做换型改造，产品是汽车线束接头，模具从几十公斤到两百多公斤都有。原来换模用行车吊装，手动锁模，调温调参数，累死人。
我们做了三件事：第一，把模具统一接口，全部用液压快锁；第二，加装自动识别模块，模具上带RFID读取模具参数；第三，改造注塑机控制器，换型时自动调取温度、压力工艺曲线。结果换型时间从平均45分钟压到6分钟。但这里有个教训——液压管路泄漏。因为用了国产的一个密封圈，用了两个月就开始漏油。后来换上进口氟胶圈才好。所以说，智能换型的可靠性，往往败在最小的密封件上。
改造之后，我们还做了持续改进。比如发现伺服油泵的响应时间有点慢，换型时等待了1.5秒。后来调整了伺服参数，缩短到0.3秒。这些细节都是压缩时间的机会。
结论
智能换型不是玄学，它是一套组合拳——机械快速结构打底，控制逻辑统筹，再加上一点点数据积累。别急着上AI，先把分体式设计、快换接口、自动识别这些基本功做到位。很多工厂连换型时间统计都没做精确，谈何智能？先诊断，再优化，最后智能化。记住，换型设计的每一个细节，都是在和时间赛跑。
