干非标设备这些年，我真切地体会到：机械公差累不死人，协议适配能把你活活逼疯。你看着设备就是不走，程序也刷进去了，通讯也看着正常，可数据就是错的。那种感觉，就像你咬了一口苹果发现里面有半条虫——恶心透了。
工业协议适配，说白了就是把不同厂家的设备拉到一张桌子上开会。但现实里，这张桌子经常是摇摇晃晃的，因为每个厂家都自带方言。Modbus、Profibus、CANopen、EtherNet/IP……名字各自不同，背后更是从物理层到应用层的全面打架。
一、协议适配的本质：不是翻译，是“调度”
很多人以为协议适配就是简单的“一词一句”翻译，把Modbus的读保持寄存器功能码03翻译成PROFINET的Read请求，完事大吉。真要这么简单，我就天天喝茶了。实际上，两种协议的机制根本不在一个维度。Modbus是主从轮询，一个主机访问若干个从机，从机只能被动响应；而PROFINET是生产者-消费者模型，IO控制器和IO设备之间以周期实时交换信号。说白了，一个是打电话问“喂，你煤气多少了？”，另一个是“你每隔10ms自动把煤气流量塞给我”。

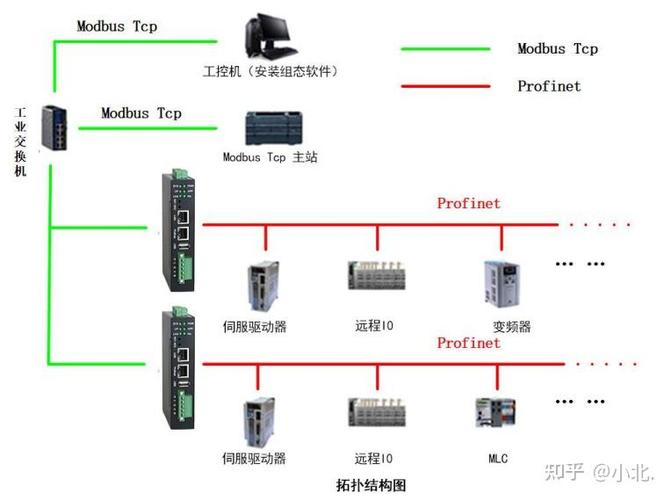

这中间要转换的就不是一个数据包，而是两套时序逻辑。你指望一个跑着Modbus RTU的老式温度表，去模拟一个PROFINET IRT设备？别做梦了。只能用网关在中间做缓冲，映射成一个虚拟的IO设备。网关就是翻译官，但这翻译官还得会看脸色。
我遇到过一个最诡异的事：某项目用西门子1500去读一台国产流量计，流量计支持Modbus RTU。我们按手册配好地址、功能码，但读数就是乱跳。折腾了两天，最后发现流量计里有两个寄存器区，一个是用IEEE754单精度表示浮点，另一个是用“缩放后的整数”表示，手册里写的是用整数，但仪表默认配置却是浮点。你说这叫什么事？我们后来把网关的映射切成浮点模式，数值一下就稳了。
二、寄存器映射里的坑：字节序、类型、地址偏移
谈到协议适配，寄存器映射绝对是大坑中的大坑。Modbus的保持寄存器是16位，你要是传一个32位浮点数，就要占用两个字。那么问题来了：哪个字是高字？哪个字是低字？不同厂家的PLC库默认顺序还不一样。西门子和罗克韦尔就经常整反。更别提某些仪表厂为了“优化”内部结构，把四个字节的排列顺序做成了“中位倒置”的奇葩格式。
我在现场总结出一套血泪教训：动手之前，先拿一个串口调试工具，对着设备手册把每个寄存器单独读一遍。先用功能码03读原值，然后对照数据手册里的数据类型和量程，自己算一下。别怕麻烦。我曾经因为图省事，直接按手册地址写进PLC，结果整个项目的温度数据差了100倍——热变冷了，冷变热了。害得甲方差点把设备砸了。
还有地址偏移。Modbus标准地址是0x0000开始，但有些设备厂商在手册里写的是“寄存器1”开头，实际上映射到地址0。你照着写，就永远差一个。更常见的是位寻址和字寻址的混淆。你明明要读状态字的第3位，结果写成了读第3个字的全部内容。这种错位，只有通过实际抓包才能发现。

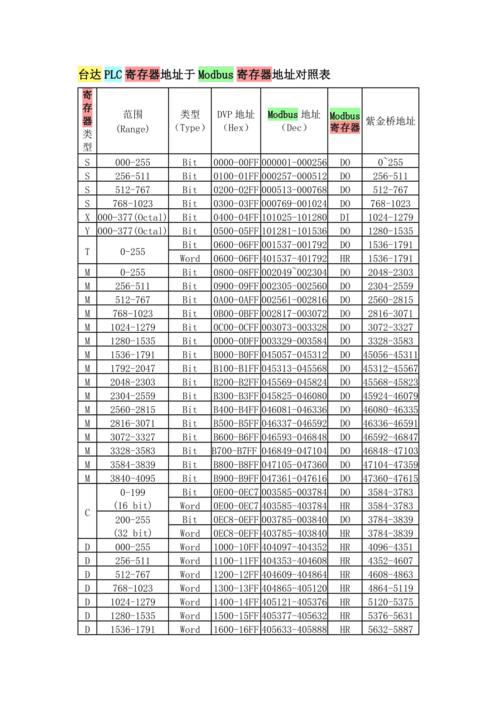

所以我的习惯是：做一个Excel映射表，把每个信号名、寄存器地址、功能码、数据类型、字节序、缩放系数都列出来。然后拿着这个表逐项验证。别信文档，只信你亲手测出来的值。
三、时序与超时：那些让你崩溃的毫秒
协议适配里，数据格式不对顶多算“慢性病”，时序问题才是“急性心梗”。Modbus RTU有个著名的“帧间隔”要求：一个帧结束后，必须经过至少3.5个字符时间才能发下一帧，否则从机就认为这是同一个帧的延续。这个时间跟波特率挂钩。比如波特率9600时，3.5个字符时间大约是3.5×10/9600≈3.65ms，而波特率19200时，就缩到1.8ms。如果你的网关或者PLC的发送时间小于这个间隔，从机就会把两帧混起来，一包错误。我见过某工控人自己写了串口收发程序，结果调试时发现偶尔丢包，最后就在代码里加了一个delay（50ms），虽然土，但有效。
还有超时问题。PROFINET的IO设备有看门狗，默认是3个周期，周期通常是2ms到4ms。如果你的Modbus从站响应慢，比如要花30ms才能返回，那你的网关就得在本地缓存数据，模拟一个“实时”的IO设备。否则，IO控制器就会因为超时而把从站踢出总线。这个坑，不抓包根本发现不了。你以为一切正常，突然某个设备就报“IO Device Failure”，然后整条线停下来。
更隐蔽的是轮询周期匹配。如果你有一个Modbus网络上挂着20个从站，每个从站读20个字，一个周期可能就要100ms以上。但你的PLC扫描周期只有10ms，那怎么办？有一个办法是在网关里加一个“数据快照”机制，让网关自己维护一个Modbus轮询队列，把结果映射到IO的循环缓冲区。这样PLC读到的永远是网关内部的缓存，而不是实时请求来的。但这种方案就引入了延迟，你得告诉甲方：“这是异步的。” 甲方不理解，又要解释半天。
四、选型：网关、PLC还是自己写驱动？
说到方案，市面上的协议转换网关多如牛毛。有Anybus、RedLion、Prosoft、Wago，还有各种山寨货。价格从几百到几千都有。但网关的局限性在于，它是一个黑盒。你无法控制内部实现，出了诡异毛病只能找厂家。比如某品牌网关的“字节交换”默认是开启的，你每次都要去配置界面里关掉，不然数据高低字节就颠倒。
如果你对稳定性要求极高，或者项目量大，可以考虑直接在PLC里写协议栈。现在很多PLC支持开放式以太网，比如S7-1500可以写TCP/IP，自己解析Modbus TCP报文。这样你可以完全掌控时序和数据转换，而且不用额外硬件。但缺点也很明显：占扫描周期，程序复杂度高，调试周期长。
还有一条路就是自己造轮子——做一个嵌入式Linux网关，用C语言或者Python(pyModbus)写协议转换。这种方案最适合“死磕型”工程师。好处是灵活，坏处是，你可能因为一个小字节序问题熬三个通宵。我有个同事就干过这事，最后发现是自己的结构体没有加#pragma pack(1)，对齐把字节搞乱了。他差点把键盘摔了。
我的个人建议：如果项目周期紧，无脑上网关，选大品牌，性价比优先。如果你有充足时间，而且希望彻底搞明白协议细节，就自己写驱动——但必须先把测试平台搭好。别一上来就接真设备，先在PC上模拟一个从站，把逻辑跑通了再说。
写在最后
工业协议适配这活，没有一次能吃成胖子。每一次现场故障，都是经验的积累。我对新人的建议是：多抓包，多试错，别怕丢人。拿一个Wireshark抓一下Modbus TCP，再拿一个串口监听器看RTU，很快你就明白里面的门道。
好了，就说这些吧。如果你也在被协议适配折磨，记得，你不是一个人。
