车间里最常听到的抱怨是什么？不是机床加工太慢，而是“咦，怎么又在换工装？”尤其当批次缩到50件，加工10分钟，换型半小时——这账根本没法算。说实话，我见过太多工程师死磕切削参数，却忽略了工装切换这块真正的牛肉。今天不聊空泛的概念，只讲实际设计中的门道和坑。
先搞清楚痛点在哪里
很多厂子做多品种小批量，工装切换是老大难。常见的场景：一台加工中心，昨天加工A零件，今天换B零件，拆夹具、装夹具、找正、试切，一套下来半小时没了。如果一天换三次，就是一个多小时。算算设备折旧，人工成本，这可不是小数目。
我见过最夸张的，一个变速箱壳体件，工装重达200多公斤，切换需要吊车，四个人折腾半天。后来改成柔性拼装夹具，用零点快换系统，切换时间压缩到不到5分钟。这就是柔性工装的价值。
快换机构：柔性工装的地基
柔性工装切换的核心，是快换机构。市面上的解决方案很多，比如零点定位系统、U型槽快换板、快换卡盘等。每种方案都有它的适用场景。

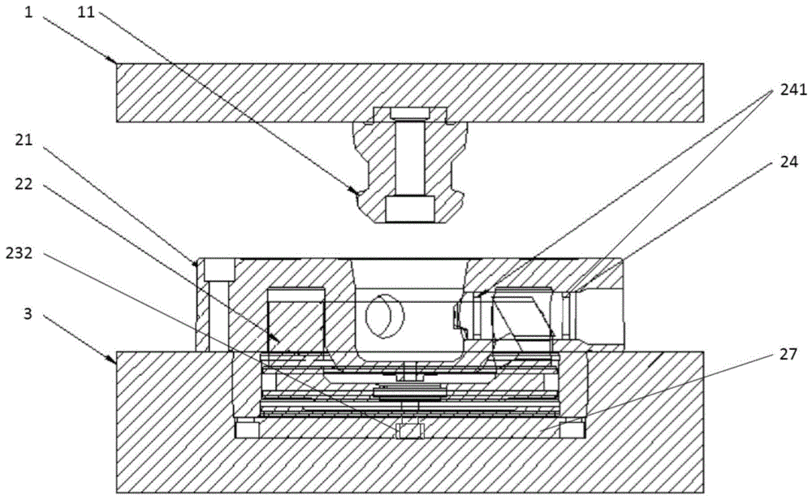

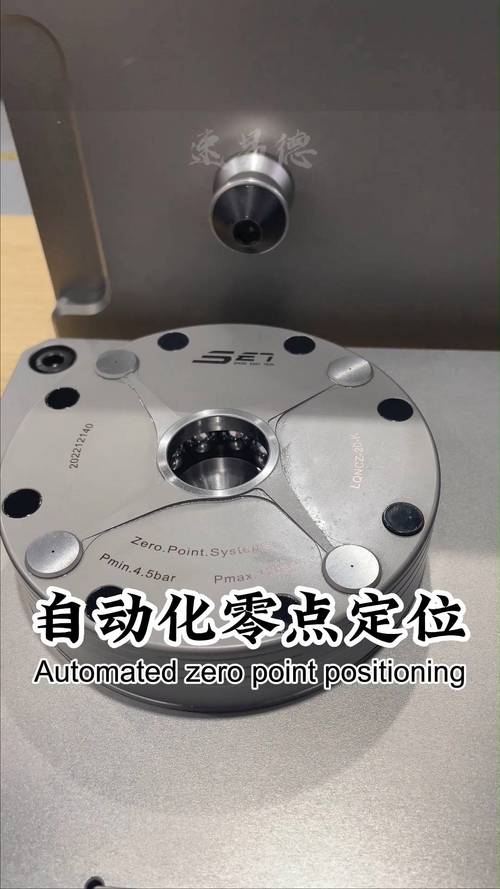

以零点定位系统为例，它通过拉钉和定位孔实现快速重复定位。精度通常能到0.005mm以内——注意，这是重复定位精度，不是绝对精度。设计的时候，要特别注意拉钉的安装面和定位孔的配合公差。我见过一个案例，因为拉钉垫圈太厚，导致夹紧力不足，加工时工件位移，结果批量报废。
选型的时候有几个参数必须盯住：夹紧力、解锁力、重复定位精度、防屑防水等级。别小看防屑，切屑钻进锁紧机构里，三天就得卡死。这方面，我强烈建议选择带气吹清洁功能的快换系统，虽然贵一点，但省心。
具体计算时，你得核算切削力。比如一个50kg的工件，粗铣扭矩约200Nm，四个拉钉均布，每个受力约5kN，选10kN夹紧力的规格就够了。注意，夹紧力不是越大越好，过大可能压出工件痕。
定位方案：精度和稳定性的博弈
定位是工装设计的灵魂。柔性工装和传统工装最大的区别，在于它要适应多种工件。所以定位方案不能只是针对单一零件，而要考虑一个族系的零件。
常用的做法是组合定位：比如一面两销，加上可调节支撑。但这里有个坑：可调支撑如果没锁紧，在加工中会松动。我建议在关键受力方向采用固定定位销，辅助支撑用带锥度锁紧的伸缩机构。这样既保证精度，又有足够刚度。
另外，定位销的磨损问题要重视。柔性工装频繁切换，定位销经常插拔，磨损很快。设计时可以在定位销上做环形槽，便于排屑和观察磨损。最好定期用激光干涉仪校准，别偷懒。
说到一面两销，这里有道计算题。孔销配合最小间隙决定了定位精度。比如直径10mm的定位销，孔采用H7配合，间隙大约在0.015~0.035mm之间。假如你要保证±0.02的定位误差，那就得考虑用弹性胀销了。这可不是拍脑袋能定的。
夹紧策略：刚性不是越大越好
很多工程师有个误区：夹紧力越大越好。其实不然。夹紧力过大会引起工件变形，尤其是薄壁件。
柔性工装的夹紧策略，应该根据工件刚度动态调整。液压夹紧和手动夹紧各有优劣。液压夹紧力量可精确控制，适合自动化产线，但需要配液压站。手动快速夹头灵活便宜，但操作规范性靠人自觉。
我个人的经验是：在批量不大、品种变化频繁的场合，优先选用带扭矩控制的快速夹紧器，比如CAMLOCK那种。它能在几秒内完成夹紧，而且力量可控。但要注意，它们对夹具本体的平行度要求很高，安装面必须精加工。
数字化是关键一环
工装切换不只是机械结构的事。现在的柔性工装，往往还需要配合制造执行系统（MES）来管理切换流程。比如，扫码自动识别工件型号，调出对应的定位和夹紧程序。
别觉得这很玄。我认识一位工艺老兄，他所在的工厂给每套工装装了RFID芯片，刀具和工装一一绑定。每次换型，机床自动读取芯片，调整零点偏移。结果呢？他们的一次试切成功率从90%提升到98%以上。
还是那句话，机械结构和数字化要同步考虑。先定机械接口，再定传感器和通信协议，否则后期改动成本高昂。设计时多留几个传感器孔和走线槽，不会吃亏。
常见踩坑经验汇总
聊几个我亲自踩过的坑吧。第一，忘记预留传感器的安装位置。很多柔性工装要加装在位检测或压力传感器，但设计时没考虑走线，结果后期只能外挂，难看又容易损坏。
第二，切削液和排屑的问题。柔性工装的底座往往比传统工装复杂，容易藏屑。如果不设计排屑通道，用不了多久就积屑严重，影响定位精度。记得在底座大平面上开螺旋排屑槽。
第三，快换接口的寿命测试。别只看样本上的理论寿命。实际工况下，粉尘、切削液、冲击载荷都会加速磨损。建议做6000次以上的循环测试，再批量应用。我见过一个项目，实验室测了拉钉耐磨性很好，一上产线就各种松动，就是因为切削液渗入导致微动磨损。
第四，别忘了人机工程学。工装切换是工人操作，太重或者太复杂的机构，工人会抵触。设计时一定要让快换动作简单省力，最好单手就能完成。当初我们搞了一套手动液压锁紧，位置很别扭，工人给配了个延长杆，结果力就控制不住了。真的是。
以上，就是我在柔性工装切换这条路上的一些真实感受。说到底，柔性工装切换是一门权衡的艺术——在刚性、精度、速度和成本之间找平衡。没有放之四海而皆准的方案，但如果你能避开上面这些坑，至少能少走很多弯路。所以下次再有人抱怨换型时间长，别急着改切削参数，先回头看看工装切换，说不定那才是真正的金矿。
