说实话，第一次接到工厂虚拟映射的项目，我以为就是给设备拍几张照片，然后建个3D模型。结果被现实狠狠扇了一巴掌——一个传感器点位偏差2毫米，整个虚拟模型就和物理世界拧着来。干这行十多年，我越来越觉得，虚拟映射的本质不是建模，而是“对齐”：坐标系对齐、数据对齐、逻辑对齐。这篇文章会抖一些我们项目里踩过的坑，也提供一些可复用的计算方法和流程。你最好有点心理准备，因为每一行都可能让你感同身受。
现在，我们直接进入正题。
坐标系对齐：被大多数人忽略的第一道坎
工厂里没有绝对坐标系。你希望建模时用绝对原点，那只是CAD里的美好想象。实际车间地面不平整，设备地基有沉降，一年前预埋的螺栓孔现在可能偏移了十几毫米。我们项目用的甲方提供的CAD图纸，建模时舒服得很，一开机，设备动作直接劈叉。后来用全站仪把整个厂房的主要设备测了一遍，好家伙，和图纸差了近12厘米。你们说这叫什么事？
解决办法不是一上来就做ICP，那样只会陷入局部最优。我们用的是一套笨办法：先粗对齐，再精配准。粗对齐时，我在车间里选了7个明显特征点，比如立柱角、设备底座边角，用全站仪测出真实坐标，然后在CAD模型里对应取点，做一次三维相似变换。公式是p’ = R * p + t，别忘了解算时检查R的行列式是不是+1。如果解出行列式为负，说明出现了镜面反射，赶紧调整点序。粗对齐后，再拿激光扫描仪的点云跑ICP。但注意点云密度别太均匀，尤其设备表面有反光时，要过滤噪声。
最终我们以标定点的残差平方和平均小于5毫米 作为合格标准。听起来简单，但这条我们走了两周。所以，如果你刚开始搞虚拟映射，先别急着建模型，把坐标系捋顺了再动手。对了，有条件的厂子，建议用激光跟踪仪，别舍不得花钱。那东西测一个点精度在±0.05毫米，比全站仪高一个量级。我们是为了控制成本才用全站仪。
工厂设备激光点云配准示意图 数据采集：传感器的数量与类型，比想象中更讲究
虚拟映射的另一半是“活”数据。不是把模型建好就完事了，你得让虚拟模型跟着物理设备动起来。那数据从哪儿来？传感器。但一台产线上几百个测点，不可能全装高精度传感器，成本疯了。所以我们做分级：关键部件（比如主轴轴承、电机）用高精度振动和温度传感器，一般部位用低成本的开关量或者模拟量阈值检测。这里没有统一标准，但可以参考ISO 10816-3来设定振动评级。
真正让我抓狂的是通信协议。OPC UA在新建车间里是标配，可老设备一堆Modbus RTU。我那次要把一台2005年产的PLC数据拉出来，直接崩溃。最后靠一个边缘网关做协议转换，把Modbus帧包装成OPC UA节点才算打通。这种网关选型时注意实时性，有些网关吞吐量上不去，数据刷新率只有50毫秒，在高速产线就露馅儿了。
还有数据同步。多台设备各自的时间戳，如果不同步，虚拟模型里的动作就是一团糟。我记得有一台CNC和一条输送线，时间差了0.8秒，结果在虚拟模型里零件刚走一半，刀具就飞过去了。后来用IEEE 1588 PTP同步，时钟偏差控制在微秒级。但老旧网络基础设施并不支持，最后无奈上了专用交换机。对，就是那种带透明时钟的工业交换机，贵，但省心。
所以，做数据采集前，先摸清每一台设备的接口类型、协议版本和采样频率，做份清单。别像我当年一样，直接进车间，然后灰头土脸地出来。

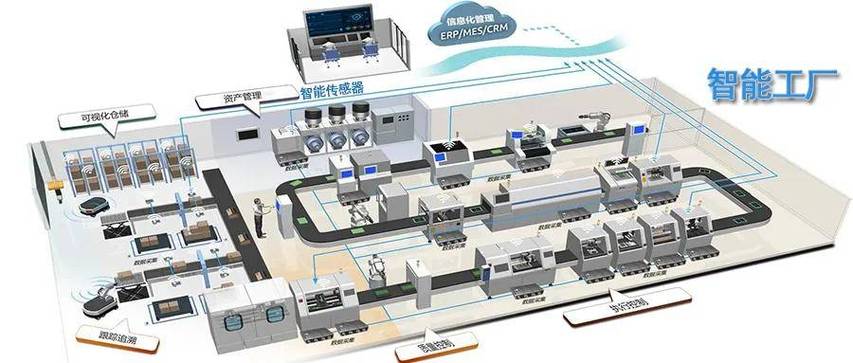

工厂车间传感器网络布局图 模型验证：虚拟映射不是建完就完的

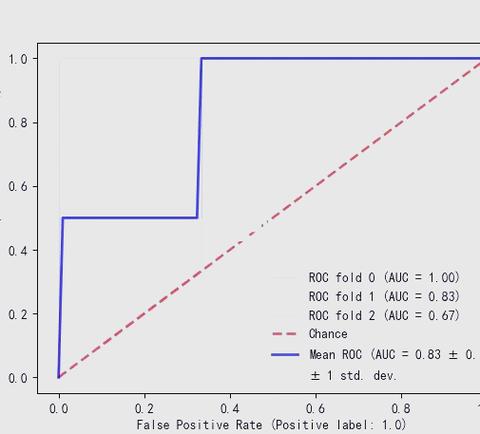

模型验证：虚拟映射不是建完就完的 0.8%以内 。
我建议验证过程不要光看整体数据，要分机台逐一比对。用均方根误差（RMSE）做指标，但更重要的是到现场随机抽测几个关键工位的节拍和位移。模型如果只在办公室看，永远不知道真实世界里螺栓松了、导轨缺油带来的阻力。
再说一个真事：有次发现虚拟模型里机械手总能完美抓取，可实际里偶尔会错位。查后是传感器延迟导致虚拟位置超前6毫秒。6毫秒啊，对于高速运动的机械手就是几毫米的偏差。后来我们在模型里加入一个延时补偿环节，用上一个控制周期位置插值，问题就没了。所以验证时，别忽略通信延迟和传感器响应时间这些“小”细节。
写到这里，我想说，工厂虚拟映射不是一个软件，也不仅仅是一套模型，它是一套持续对齐的方法论。你永远没法一次性“完全映射”，因为现实在变、磨损在累积、环境在漂移。你能做的，是建立一套循环，让虚拟模型不断被物理世界的实际数据纠正，再反过来指导生产。这条路没有终点，但每走一次，你对工厂的理解就深一层。希望这些踩坑经验能让你少走两步——毕竟，我们这一行，时间就是金钱。
