从车间回来屁股还没坐热，就想写点东西。自动化分拣单元这东西，光看样本和论文觉得挺简单，一上产线就各种打脸。今天聊聊一些实际的设计考量，可能不太系统，想到哪写到哪，但都是真金白银换来的经验。先声明，我不是理论派，参数都是现场调出来的，标准也参照行业常规，有不对的欢迎拍砖。
单元组成与布局：不是简单拼凑
一个典型的自动化分拣单元，无非就是上料、输送、识别、执行机构、下料这几块。但！连接它们的逻辑才是核心。很多新手一上手就选顶级视觉和高速机械手，结果发现瓶颈在输送线的震动上，憋屈不憋屈？
绝对速度不等于节拍。真正决定产能的是整个单元的协同效率。比如，你用了2000件/小时的识别系统，但供料机构每秒钟只能排出一件，那分拣实际产能就是3600件/小时，对吧？所以先算期望节拍，再倒推每个子系统的能力。我习惯用简单的公式：单元有效产能 = 60 / (单件处理时间 + 输送空隙时间)，其中输送空隙时间经常被忽略，包括等待、换向、排队。别笑，这个值在多数现场能占到总时间的15%到20%。
布局上，我强烈建议画时序图而不是光画平面布置图。平面图只告诉你东西放哪，时序图才告诉你它们怎么说话。曾经有个项目，把分拣推头装在带式输送机侧面，看着节省空间，结果因为推头动作频率高，皮带因为局部磨损整条换掉。后来改成了摆轮式分拣，才消停。摆轮虽贵，但可靠性高，维护成本低。
核心执行机构选型：气缸还是伺服

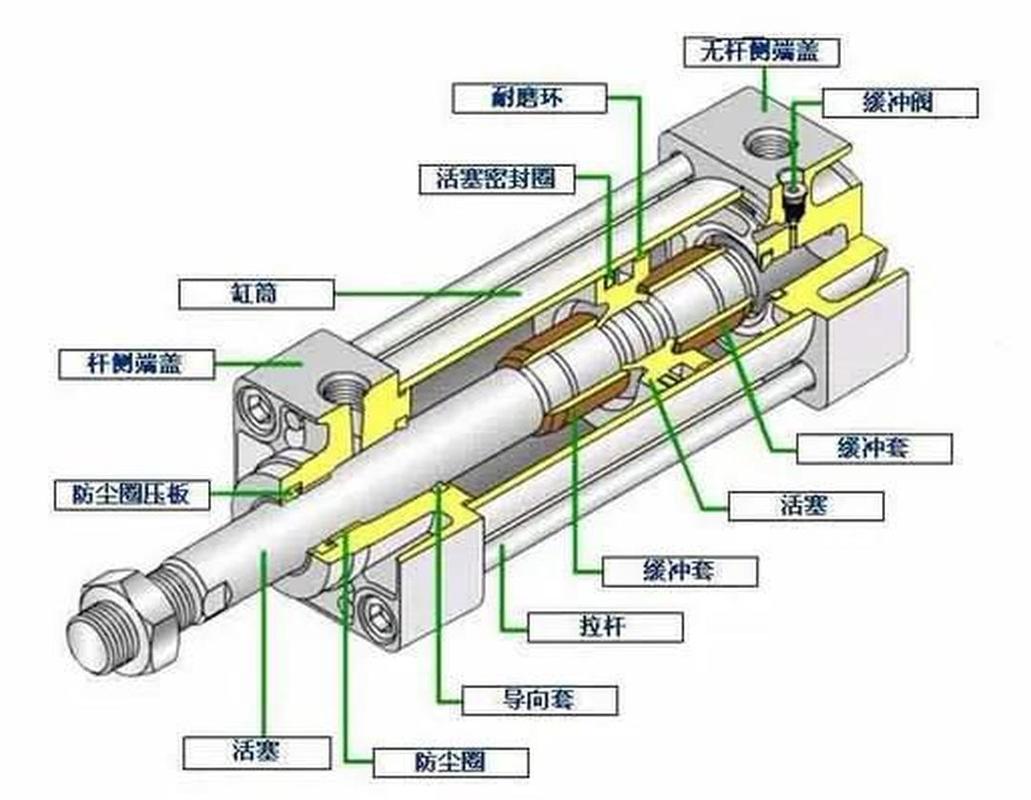

这个纠结无解，只能说看场景。气缸便宜、粗暴、响应快，但行程和速度不可控。伺服精密、灵活、但成本高。分拣单元里，如果只是把物品从主线推到支线，气缸推杆通常够了，但要注意缓冲。现在很多气缸带液压缓冲，但安装时如果偏心，照样砸坏推头。
我踩过一个坑：气缸磁性开关没选对型号，结果位置检测信号抖得不行，PLC死机。后来换了全密封式的接近传感器，世界清净了。
如果是柔性分拣，比如纸箱和软包混合，气缸推头容易把东西挤变形。这时候老老实实用伺服驱动的摆轮或分拣带，虽然每件分拣时间会慢个零点几秒，但换来的是破损率大幅下降。破损率这东西，现场算考核指标，客户拿着拒收单找你，那种感觉……你懂的。
还有，别忘了计算执行机构的动态负载。尤其是高速运转时，惯性力远超工件重量。公式：F = ma + mgμ。这个μ是摩擦系数，不同盒体表面差异很大。别只按静态重量选型，否则启动和减速异响会烦死你。
识别与定位：眼睛不好，动作白搭
视觉系统现在是标配了吧？但很多人忽略光源的设计。同一个相机，在无影灯下和自然光下，识别率能差一个量级。关键是你得知道来料形态多变。比如要识别条码，反光面的包装就头疼。我当时直接用偏振滤光片加低角度光，解决了一半问题。另一半问题出在动态拍摄——表面弧形的物体，条码会畸变。这时候算景深和曝光时间，往往比换相机更管用。曝光时间的极限公式 t ≤ 移动距离 / 线速度，就这么简单。
再说定位。如果分拣目标物位置有偏差，执行机构再准也没用。所以需要视觉引导定位，手眼标定就别提了，麻烦但必要。我建议在下方加一个接近开关做粗定位，视觉做精定位，两层保险。千万别信视觉能解决一切，它在灰尘和油污面前脆弱得像张纸。
听过一个比喻：自动分拣就像盲人摸象，识别就是摸到那一块，动作就是往前走。但你没让盲人站稳，他怎么摸？
控制系统与调试：逻辑是灵魂
PLC编程倒是其次，关键是时序和互锁。分拣单元的每一台设备都有各自的时序，失败信号必须即时传递。别用那些慢吞吞的通讯协议，硬接线IO虽然土，但响应延迟是微秒级的。我见过用PROFINET把分拣失败信号延迟了30ms，结果误动作一堆。
还有一点，控制系统必须支持急停分级。分拣单元往往不是独立设备，要跟前后工序联动。全切电是最愚蠢的急停。正确的做法是：一级急停切断所有电源，二级急停释放所有气缸压力，但保留主PLC保持状态，三级急停只停止分拣动作，允许输送带继续短转。别问我标准在哪，IEC 60204就写了，但你实际调才知道。
调试的时候，别急着跑自动。先用手动单步，把每个动作时序验证完，再跑空循环，最后带载。我见过一上来就全自动，结果推头撞飞了工件还嘿嘿笑，现场一片狼藉。
数据记录也不能漏。分拣系统每次动作的时间戳、目标物ID、结果，最好都存下来。出了故障复盘，没数据就是瞎子。用数据库还是文本文件？无所谓，SQLite就够了。
防错与维护：这些容易被忽略的细节
分拣单元最怕什么？卡货。所以防卡设计是重中之重。所有输送段要有过载检测，物料高度要有超限检测。我习惯在每个转弯处加一个光电传感器，一旦停留时间超过阈值，立刻报警并停机。别小看这个，我曾经因为没加，一个卡住的纸箱磨破了整条皮带，损失几千块。
还有气路的过滤和油雾，很多老厂压缩空气不干净，气缸寿命直接砍半。分拣单元一般速度高，气缸动作频繁，气源处理三件套必须装在设备就近，而不是车间远端。我记得有个项目，气源在50米外，结果气压波动导致所有气缸乏力，后来加了个储气罐才稳住。
维护性设计，你不想每次换个传感器都要拆两米防护罩吧？所有易损件的位置，必须留一个“人手够得着”的空间。我见过一个分拣单元，为了美观把气动阀岛藏到柜子最底下，换一次电磁阀，人要趴地上半小时，这设计师真是个人才。话说回来，你就算改成快插接头，也还是要方便更换啊。
结语
自动化分拣单元的水很深，但核心就那几板斧：合理布局、稳健选型、精准控制、防患于未然。我上面写的这些，基本都是从现场被坑出来的。如果你正在设计新的分拣单元，记住，细节是魔鬼。祝你能少走几个我走过的弯路。
好，就到这吧，我得去接孩子了。
