去年有个项目，汽车电池壳上盖，量产第二周直接爆出30%的干斑报废。整批料切开来，白花花一片。客户当场拍了桌子。
你猜怎么着？注胶参数、真空度、模具温度全按「最佳实践」来的。团队里俩博士，模拟跑了十几版，结果还是崩了。就崩在那个该死的圆角区，纤维没浸透——模流软件上那个位置显示一切正常，蓝色低压区，完美。
说实话，RTM玩久了，你会对仿真产生一种生理性厌恶。
缺陷到底怎么来的？别扯理论，就说现场
书上都讲，树脂在纤维预成型体里流动，Darcy定律，毛细管效应……可是实测发现，哪怕压力波动0.05MPa，局部渗透率能差一个数量级。我们做过对比：同一批玻纤，手糊预成型时，工人戴手套压得实一点，孔隙率立马从2%飙到5%。2%的孔隙率差异，就意味着树脂流动前沿会分裂，裹进去的气泡根本排不出来。
气泡这玩意，在RTM里就是个幽灵。抽真空能去掉大部分，但裹在纤维束丝间的微气泡——直径50微米以下的那种——真空根本拽不动。模温一升，它膨胀、合并，最后给你留个针眼。一抽检，泄漏。哦豁。
这还不是最恶心的。最恶心的是干斑反复出现在同一个位置，但原因次次不同。有一次是因为脱模剂喷多了，进胶口附近粘模，树脂绕着走，形成了隐蔽的贫胶区。贫胶区！查了三天才发现。老板脸都绿了。
模具？那是无底洞
外行看RTM，觉得模具闭起来一注就行。呵。一套精度能看的钢模，50万起步。重得要死，换产调模得用行车。我们车间那个老师傅，每次合模前都趴在模腔上拿手电筒照，说是看「光的走向」——看分型面间隙。他说公差写到0.05mm，但实际锁模力一上去，变形能到0.2mm。这0.2mm，就是纤维压溃、树脂跑道偏流、甚至飞边的源头。
还有流道设计。主流道、分流道、溢料口，说白了就是在赌树脂的脾气。理论上该用等温仿真优化……但现实是，注胶时间一长，树脂黏度随温度变化曲线根本非线性。流道稍微长一点，前段已经凝胶了，后端还没满。堵死。有一次我们一晚上废了四副模具的胶口衬套，就因为那批树脂批次黏度高了10%。
还有人幻想RTM能省成本？单算模具摊销，年产量不上3000件根本回不了本。更别提密封件、真空泵、脱模剂这些耗材，隐形成本高得离谱。
仿真？骗骗外行还行
这些年我手上跑过的PAM-RTM、Moldex3D模拟不计其数。结论就一个——对薄壁大平面件有点参考价值，对厚壁复杂结构，误差大到离谱。为什么？因为预成型体的渗透率张量从来测不准。厂里买的玻纤布，每卷的织构松散度都不一样。模拟时填的那个「均匀多孔介质」参数，完全是自欺欺人。
记得有一次做碳纤维异形管件，模拟说45秒充满，实际注了1分20秒，末端压力掉了70%。模具差点涨开。后来剖切发现，预成型体内层和外层的纤维贴合度完全两码事，树脂沿内侧「高速通道」走了，外层压根没浸润。这种流动诱导的「指进效应」，现有商业软件根本模拟不了。
所以现在我们接新项目，仿真只作初步参考，必须做实心打样。不试模就直接量产？那是给生产线埋雷。至少5轮以上的参数迭代，压力、温度、时间组合试错，才能勉强找到一个稳定窗口。而且这个窗口还受环境温湿度影响——夏天和冬天得用两套参数，你说可笑不可笑？

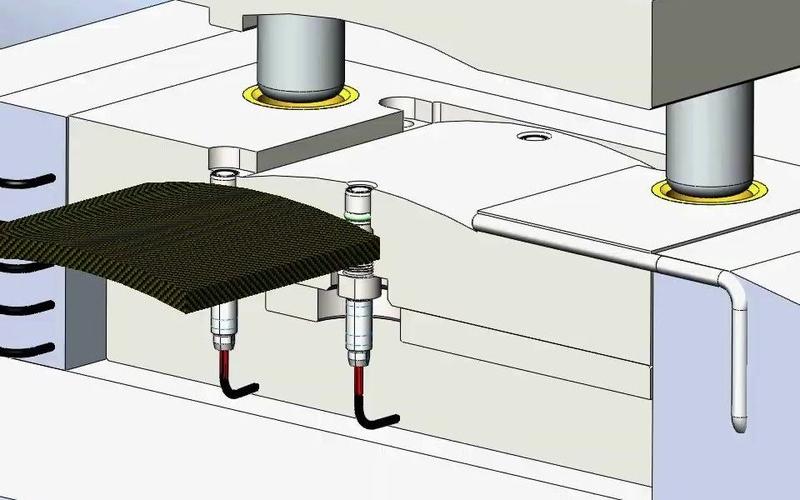

整个RTM圈子，有种病态的「数据崇拜」，觉得多装几个传感器、搞个数字孪生就能搞定。可实测发现，光纤传感器埋在模腔里，测出来的固化度滞后真实值至少3%。等系统反应过来要调温，局部已经过烧了。人啊，还是得用紫光手电照着，靠肉眼判断凝胶点。老师傅的手艺，一时半会儿还死不了。
但也不是没有曙光，几个顶尖的团队已经在搞微流控芯片级的渗透率快速测定，或者用机器学习直接拟合注胶缺陷图谱。只是这些东西目前还飘在实验室，论文里漂亮得很，落地？遥遥无期。
说到底，RTM工艺最根本的硬伤，是它的工艺稳健性天生不足。即使你花了上百万把能控的参数全控住，纤维织物微观结构的随机性、树脂批次间的微小流变差异，都能让废品率瞬间从2%窜到20%。这根子上就没法用SPC管制图去锁定。它需要的是老师傅的直觉、多到变态的冗余设计，以及一颗能承受高报废率的心脏。大批量高一致性？说实话，目前来看，是个伪命题。
