去年浙江有家汽配厂，报废了整整三吨的聚氨酯保险杠——全是暗泡。老板急得跳脚，非说是设备不行。我过去一看，模具温度曲线一拉出来，好家伙，热油机温控波动居然有±4℃。他们工艺单上写的是“模具温度65±1℃”，实际运行起来，夜里车间气温一降，局部模温直接掉到61℃。就这，能不出事？
反应注射成型这玩意儿，行内人叫RIM。说实话，原理简单得一批：两种液体组分在高压下撞进混合头，瞬间碰撞、反应、充模、固化。看着像注塑，但骨子里完全是另一回事。我干了十五年，别人问我最怕什么，不是配方，不是压力，是热历史。这词儿听着玄，说白了就是——物料在整个流程中走过的每一秒钟的温度起伏。
温控的玄学：±2℃的致命差
很多人都死盯料温，但料温只是明面上的。暗地里，混合头的温度、输送管路的温度、甚至环境温度，全在悄悄咬你。有次我们测过一组数据：原料A组分恒温25℃，B组分恒温28℃，但输送到混合头那段不锈钢管，因为靠近电机，局部辐射热让它内壁温度到了32℃——就这一小段，反应动力学曲线全跑了。出来的制品，表面亮得像镜子，用力一掰，脆得像威化饼。为什么？异氰酸酯提前部分二聚了。
实测发现，想要制品性能稳定，从储罐到混合头的全程温差必须控制在±1.5℃以内。±2℃听上去不多？对慢反应体系可能没事，但像脂肪族异氰酸酯那种快枪手，0.5秒的凝胶时间，温升多两度，充模时粘度爬升曲线就完全走形了。你拿粘度计测静态样品根本看不出，因为剪切一上去，又不一样了。这还没算模具本身的热平衡——有些厂用模温机，管路长，回油温度比设定值低七八度，他们居然拿这个当“模具温度”记录，简直胡闹。
混合头里的秘密战争

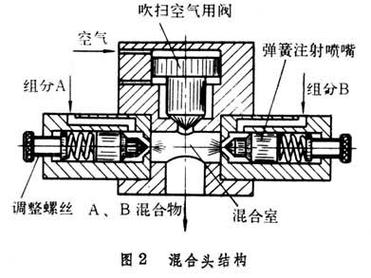

混合头是RIM的心脏，也是最容易藏着掖着的地方。厂家宣传册上雷诺数给你算得漂漂亮亮，都说湍流混合充分。但实际呢？当你拆开一个运行了半年、没每周清枪的混合头，你会发现那些死角的积料，就像动脉硬化一样，硬生生把流道截面改写了。有一回，我们做尼龙6的RIM，制品拉力总是掉在42MPa左右，配方理论值能到55MPa。查了一个月，最后把混合头卸下来，用内窥镜一看，喷嘴出口处有层0.3mm厚的环状结晶——就这么点东西，把撞击混合能打下去30%。
还有那该死的对冲速度。理论书上写着最佳碰撞速度是150-200m/s，可你真拿激光多普勒测过？我在三个不同客户的机器上测过，压力表显示15MPa，换算下来速度应该180，实测普遍在140-160，因为液压系统内泄、密封件老化这些暗亏，全在偷你的能量。速度掉一截，混合尺度从微米级跳到毫米级，宏观上不混料，微观上全是富区贫区。一出模还行，后固化一加热，分层气泡全冒出来了。
模具排气：别小看那0.1mm的间隙
排气槽设计，十个工程师八个套公式——什么深度取制品壁厚的三分之一，宽度30mm，扯淡。这玩意儿跟原料的凝胶时间、体积收缩率、甚至空气湿度都相关，哪有定数？我们给某主机厂做引擎盖隔音棉，用的是全水发泡聚氨酯RIM，那泡孔要求比脸还细。一开始按传统开排气，槽深0.05mm，结果发泡压力一上来，气排不及，在表面憋出密密麻麻的针眼。后来大胆改到0.08mm，并且做成了阶梯式三深度，才勉强搞定。量产三个月，又出问题了——原因是夏季湿度高，异氰酸酯跟水反应多生了CO₂，排气又不够，制品胀出个“啤酒肚”。
模具配合精度更是玄学。动模和定模合模线，你拿塞尺一量，新模时整圈间隙都在0.02mm以内，跑了大半年，中间部分磨损成0.05mm，靠四周还是0.02。这种不均匀，在RIM里就导到致内应力分布极度扭曲，脱模后两三天，制品自己扭成麻花。你怪模温不均？怪配方？其实就那几十微米的错位，在高压注射时引发局部漏料和散热突变。
材料配比的甜蜜点？从不存在
书本都告诉你，RIM两组分配比有个最优化学计量比，比如异氰酸酯指数1.05。别信。实际生产中，这个“最优”是个移动靶。同一批多元醇，放置三个月后羟值会漂移2-3个点，你要是还傻傻地固定流量，等于体系里悄悄缺了固化剂。我们吃过这个亏：一批货做完，从80 Shore A硬度掉到72，查来查去，是夏天多元醇吸了潮，厂家没氮封。从此我规定，每桶料进厂必测羟值，上线前必测含水量，超过0.05%直接退回。就算这样，配料比还是得根据当天气压微调——气压低，溶解在料里的空气析出快，计量泵的容积效率就变，你信不？
还有个盲区：颜料和填料。色浆添加量才零点几，但粘度影响巨大。有次为了调个骚气红，加多了3%的色浆，结果B组分粘度从2000mPa·s飚到3500，撞击混合时雷诺数直接从12000掉到7000，混合质量一塌糊涂。到了这步，什么自动配料系统都是摆设，全靠老师傅的手感——看压力表指针的颤动，听混合头的震颤声，甚至摸回料管的温度。这些东西，没法写进SOP。
说到底，反应注射成型最大的硬伤，就是它的“工艺窗口”是薛定谔的猫。你按标准卡所有参数，理论上应该完美，但实操中变量耦合起来，没一个线性关系。现有的仿真软件，什么CFD、反应动力学联合模拟，假定都是理想混合、均匀温度，输入参数差之毫厘，结果谬以千里。我见过最离谱的一个项目，CAE分析出的最佳浇口位置，实际一试模，流动前锋直接在腔内撞出个死点，导致超大空穴。核心问题在于，高压碰撞混合这种毫秒级、微尺度的湍流-化学反应耦合过程，学术界根本没有高精度模型，工业界全是试错堆出来的经验公式。那些论文里的漂亮曲线，你让他用设备上的旧液压油、受潮的原料、磨损的混合头来重复一次？嗤。
所以别迷信“智能制造”能解决一切。RIM这行，至少目前，还是得靠人盯着，靠手感，靠那些没法量化的经验。你信数据，数据骗你的时候，连招呼都不打。
