干了十五年粉末冶金，我越来越觉得这行当最讽刺的就是那四个字——近净成形。宣传册上说省材料、省加工，可你到车间烧结炉门口看一眼堆着的废品，比机加工切屑还让人心疼。上个月一批齿轮，材料Fe-2Cu-0.8C，压制密度6.9g/cm³，客户图纸齿形公差IT7级。结果出炉用齿轮测量中心一测，齿距累积误差全线超差，有个齿圈椭圆度直接差了0.15mm。整批报废，十几万的料啊，就换成了一堆铁锈色的垃圾。
说白了，粉末冶金这行，最核心的不是配方，不是压制，而是烧结变形。但没人愿意把这事摆上台面讲。今天我就做这个恶人，撕开那层’精密模具’的遮羞布。
装粉密度那一关，就决定了你的零件命
很多人以为粉末冶金的关键是压制力。客户问：你们压力多少吨？我说600MPa。然后呢？然后他们就觉得万事大吉了。实际呢？实测发现，阴模里粉末的松装密度分布不均，你压得再狠，也是白搭。
举个例子：一个直径50mm、高度30mm的小圆盘，用常规漏斗装粉，中间和边缘的松装密度差能到5%以上。压出来后，中间密、边缘松，烧结时收缩率不一样，翘曲是必然的。我见过做气缸导向套的兄弟厂，为了治这个翘曲，试了各种润滑剂配方，屁用没有。最后怎么解决的？换装粉靴，加了振动器，才勉强把密度波动压到2%以内。
但2%够吗？对于要求高点的结构件，尺寸公差±0.02mm，收缩率计算根本就是一场豪赌。装粉不均匀导致的局部密度差异，会直接放大到烧结后的尺寸偏差，放大倍数就是线收缩系数。你的收缩率如果是2%，密度差1%，尺寸差就是0.02%？想得美，实测往往差出三倍以上。因为密度不均匀还会引起致密化速率不同，产生内应力，这玩意比热应力还阴险。
烧结收缩？实验室配方和工业化完全是两码事
配方单上写：Fe-2Cu-0.8C，烧结温度1120℃，保温30分钟，气氛75%N2+25%H2。呵，实验室小炉子温区均匀，气氛干净，做出来试片收缩率稳定。上了大炉子，连续推杆炉，你试试。
带式炉前后温差超过20℃是常态，炉膛中间和边缘温差更大。你放十盘零件进去，靠近马弗炉壁的和放在正中间的，烧结收缩率能差0.3%以上。这还不是最头疼的。铜元素在烧结过程中会熔化，发生瞬时液相烧结。可炉内气氛流动稍微乱一点，铜的蒸发沉积就能让零件表面成分偏析。
我亲眼见过一件事。某批含铜齿轮，表面发红，成分分析铜含量比心部高0.4%。就因为这，零件硬度偏差HRB15。客户投诉，我们查了半个月，最后发现是炉子进口气幕风速太猛，把铜蒸汽吹到了零件表面。铜的迁移不是你想控制就控制的，它跟气流、温度梯度、粉末粒度都有关系，至今是经验科学。
说到这，我得吐个槽。现在市面上所谓烧结模拟软件，输入热物性参数，输出温度场。可它算不出一炉零件实际摆放位置对收缩率的影响。软件里设个均匀温度场，现实中炉子总有冷区。你说这模拟，除了自欺欺人还有啥用？
致密度是硬伤，更是盲区
搞粉末冶金的人，最怕听到两个词：孔隙。任何结构件，只要密度上不去，疲劳寿命就堪忧。6.9g/cm³对铁基粉末，致密度88%。吹牛逼说能到98%，那是热等静压，贵得要死。普通压制烧结，能做到92%就算高手。
问题是客户拿你零件去跟锻造件比疲劳强度，比不过，就骂粉末冶金垃圾。你解释：孔隙是天然裂纹源，疲劳裂纹从孔隙萌发，扩展速率比实心快十倍。他们不听，只觉得你工艺不行。

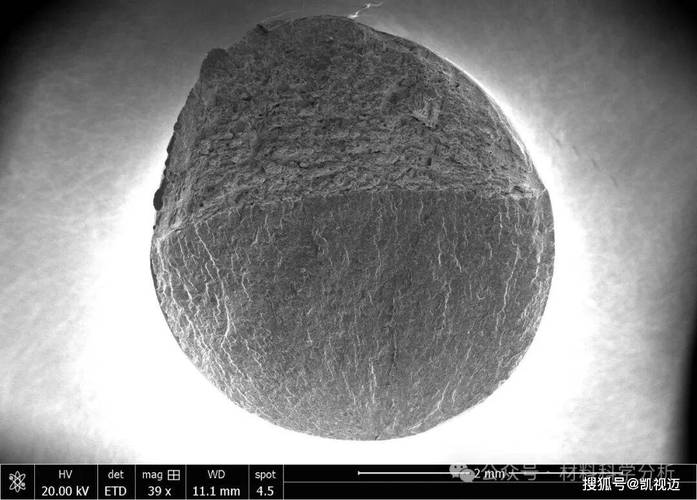

实测过一组粉末冶金连杆，密度7.0g/cm³，台架疲劳寿命只有锻造件的60%。断口一看，全是孔隙连接成的裂纹面。你模量低、强度低，这些都能用有限元算，但孔隙形貌对疲劳寿命的敏感度，目前没有任何模型能准确预测。
更打脸的是，有些零件为了自润滑，故意做成了含油轴承，孔隙率20%以上。你给它算强度，算出来一塌糊涂，可它偏偏就能用。因为工况不一样。这行当连一个统一的失效判据都没有，全靠试凑和积累。
终结：仿真模型解决不了装粉不均匀

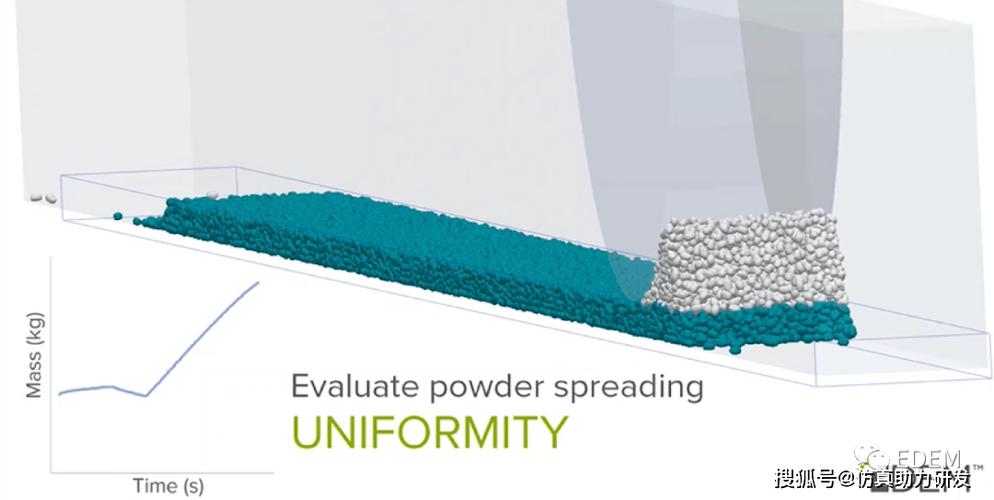

现在大家都在吹数字孪生、AI工艺优化。我笑了。AI能预测装粉密度分布吗？粉末在漏斗里流动，掉落，堆积分层，碰撞，这些物理过程到现在都没个靠谱的仿真模型。你连装粉的随机性都搞不定，后面烧结变形、碳势控制，全在沙滩上盖楼。
粉末冶金的硬伤不在炉子，不在模具，在配料和装粉。那是离散颗粒的世界，不是连续介质。把铁粉倒进阴模的那一瞬间，颗粒之间就有无数种排列方式。你压得再均匀，每个微区密度还是有差别。烧结时，这些差别变成微观流动，最终表现为宏观变形。谁来建模？理论上家们还在算单颗粒的扩散呢。
所以说，干粉末冶金这行，心里得清楚：你永远无法造出两个一模一样的粉末冶金零件。这不是危言耸听，是统计规律。你只能把公差控制在一个范围内，至于这个范围多宽，看你的本事，也看你的运气。
别再信那些’近净成形’的鬼话了。设计图纸拿到手，先想想烧结变形能不能控住。控不住，趁早换工艺。
