干了十几年注塑，我越来越觉得这行当就像玄学。你以为参数表上写着190度就真是190度？吓，热电偶插的位置偏三厘米，实际熔体温度能差出去十来度。今天不扯理论，就聊聊那些模具开出来、机器开了几千模之后，你才会慢慢悟出来的东西。
熔体流动：课本上的层流，现实中就是一坨浆糊
教科书告诉你，熔体在前沿是喷泉流动。漂亮！实际上呢？我见过无数模具，尤其是那种老式的三板模，冷料井设计得跟闹着玩似的。冷料头没锁住，结果第一坨冷料直接被推进型腔，产品表面瞬间一道银纹——这他妈就是报废。你查工艺，查料温，查烘料时间，都查不出来。最后还是老师傅拿手电筒照着模具，把冷料井里的残料抠出来捏了捏，说：’太硬了，射进去肯定出白斑。’
说白了，熔体流动的很多问题，根本不是黏度曲线能解决的。是结构。是流道里的死角。实测我这个车间里的机器，PC料走细水口，流道直径小于3mm，保压一上去，剪切热能飙到人发懵。熔体局部温度比设定值高三十几度都有可能。你听到机器咔咔响，模温机还在那老老实实给你恒温，有什么用！
温度，永远不是表上那个数
很多工程师盯着屏幕上的数字，认定料筒二段是230度。你拿温枪打一下喷嘴，呵呵，有的能差到二十多度。尤其是加热圈老化之后，那个热量分布就跟老太太的假牙似的，到处都是缝。我们车间有个老师傅，每次调机前必干一件事——拿红外测温枪，怼着喷嘴外壁一顿扫。看到温度忽高忽低，直接骂一句：’加热圈又他妈松了。’扒开外壳看，那加热圈跟脖子上的围巾似的，耷拉着。你说这能均匀？
还有模具温度。别跟我提模温机设定值，你要看模具型腔表面的真实温度。别信那玩意传回来的数据，那是在模温机出水口测的，跟型腔表面有个毛关系。我做过一个ABS音箱面板，模具上顶针多、冷却水道绕来绕去的，结果开模取件，手摸一下产品左右两侧，温差得有七八度。这后面带来的收缩不一致，翘曲能到0.3mm。客户拿着检具，直接一脸嫌弃。
所以那些高光模具、急冷急热控制，说到底就是在跟温度分布较劲。但有多少厂子舍得花那个钱？大多数就凑合着来，出现缩水就加保压压力，然后产品粘模——又喷脱模剂，然后油污又出来。恶性循环，干了这么多年，见得太多了。
工艺窗口：窄得跟独木桥似的，还全是坑
每个料都有个工艺窗口，这是课本的屁话。你真的去车间试，POM料那个分解温度跟熔融温度之间，就那么几度。射胶稍慢一点，生料。快一点，干裂。你说窗口宽？上次做一个齿轮，模具20腔。我愣是在车间蹲了一整天，把射速分五段，一段一段地调。最后找到一个区间，模头压力波动在正负5兆帕以内，才敢批量。结果呢，到了下午车间温度升了五度，机器液压油一热，那个背压曲线全变了。产品又开始飞边。

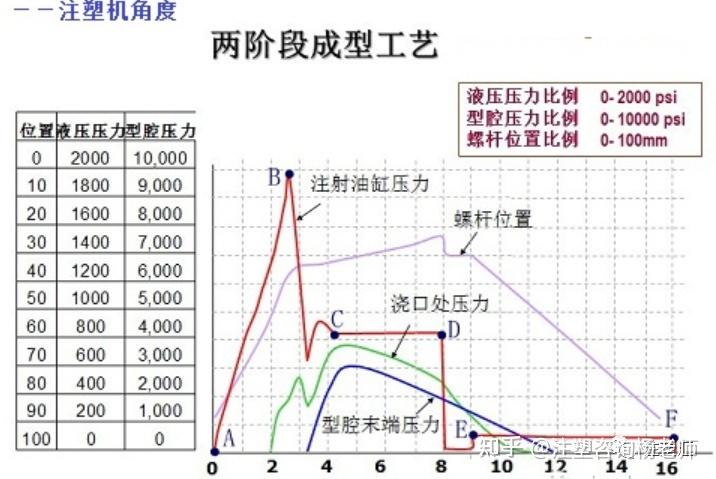

这事没人跟你说。工艺不是调出来的，是盯出来的。你得像看股票一样盯着每模的峰值压力。实时曲线稍微抖一抖，赶紧查料筒下料口是不是堵了，或者背压阀是不是被炭化物卡住了。有一次半夜值班，报警器响了，我冲过去看，模具开不了。高压锁模，憋住了。撬开一看，主流道被一块烧焦的塑料堵了一半。就是上一次停机清料没干净，残留料在料筒里蹲了几个小时，碳化了。从那以后，我停机必把料筒清空，绝不偷懒。
材料批次：同一牌号，不同爹妈
这行最坑爹的事情之一——供应商给你账面上的参数漂移。你以为这批料跟上一批一样，结果熔融指数差了百分之三十。怎么搞？一批的流动性好，保压压力得降；另一批流动性差，冷料头都射不进去。配方里加了多少再生料，谁知道呢？我去过一个改性厂，他们自己人都说，色粉换一批，黑点就多一成。你说注塑厂容易吗？
现实是，你调好的工艺，过了一个礼拜，材料批次一变，全报废。必须建立自己的来料抽检制度。别嫌麻烦，拿个小注塑机打个阿基米德螺旋，测流动长度，比看那个什么MI数据靠谱多了。老工程师最烦看报告，直接上机跑，一螺旋出来，心里就有数。

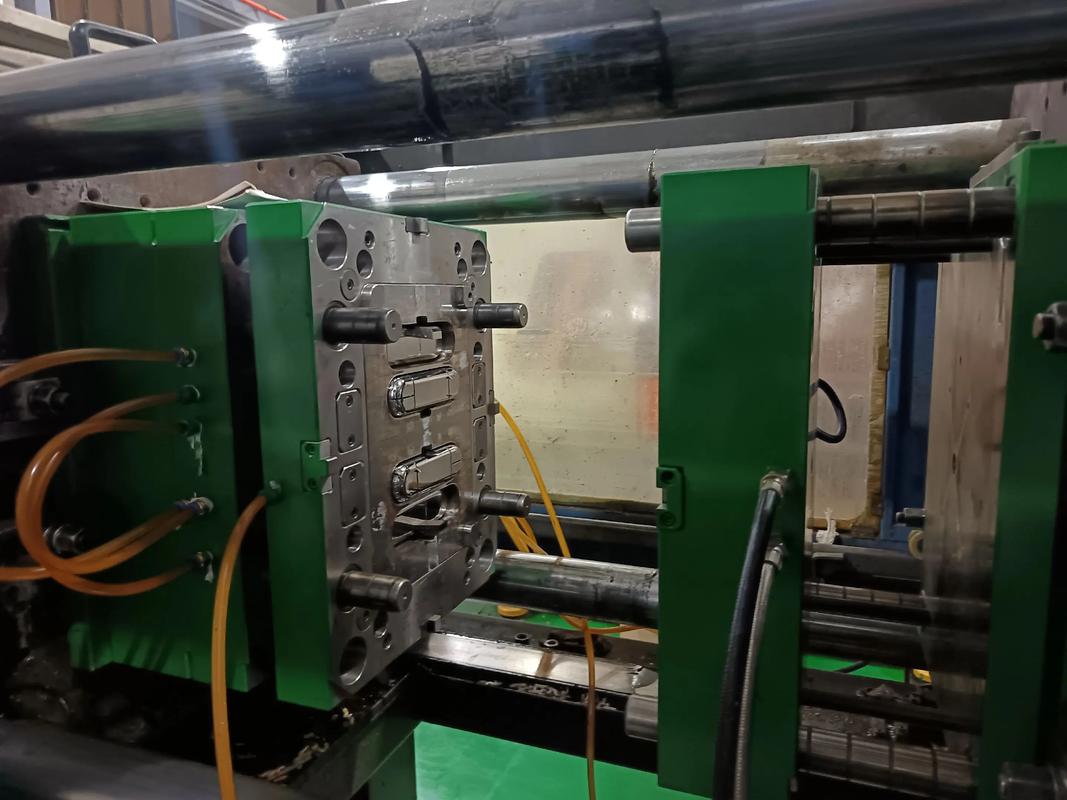

现在最头疼的硬伤，还是模具设计跟注塑工艺脱节
我见过太多模具设计工程师，画流道的时候那叫一个潇洒，平衡布局，宽宽窄窄的。实际一模多腔，不是所有产品都要求一样。有的产品外观面要求高，有的反正埋在里面看不见，你还给一样的浇口尺寸？搞得老师傅只能塞铜片进去，强行改变剪切热量。你说这能稳定？
还有那个冷却系统。设计的时候全用直线钻孔，结果型芯深处跟火炉一样，热根本带不走。注塑这边死命降模温，产品又得应力开裂。说白了，模具设计根本没考虑注塑工艺的极限，最后所有问题都让注塑工艺背锅。我到现在都坚持，模具T0试模，必须让注塑工程师参与评审，别等着模具厂自己玩了再扔过来，那时候改流道，成本翻倍还惹一肚子气。
尾声：别指望那些模拟软件完全救你
Moldflow这类的软件，算个趋势还行，要说它能精确预测翘曲，我呸。设置那参数，别忘了，材料的pvT数据有些都是理论推算的。做出来的产品，脱模之后那残余应力，你软件里压根就不可能准确模拟，因为模具的开合、顶出，全是动态的，都有热交换乱流。所以呢，现场经验，比那些花花绿绿的云图实在得多。
这行当，就是脏活累活，得自己扛着焦味去调机。想入行的小年轻，先学会怎么听机器的声音。那种稳定而有节奏的合模声，听着就舒服。一旦声音发闷，完蛋，肯定有问题。可别光盯着屏幕那几条曲线，机器在抖、在叫，那才是它真实的语言。
