去年给北方某钢厂做的热轧支撑辊，喷完氧化铝陶瓷耐磨涂层，原厂拍胸脯说能用12个月，结果上线才3个月，靠近辊颈的位置掉了一块巴掌大的涂层，直接废了。上百万的辊子，就这么烂了。
很多人搞不懂等离子喷涂到底喷的是什么
说白了就是把高温等离子焰当“风枪”，把陶瓷或者金属粉末加热到半熔融状态，往工件表面猛打，靠冲击力嵌进去粘成一层膜。
网上随便搜搜，全都是“结合强度50MPa以上”“硬度远超淬火钢”，那都是拿标准小试块测出来的数据。你换个大工件试试？
我碰过最长的一根12米长的造纸烘缸，要求喷0.8mm厚的不锈钢涂层防腐蚀，我们提前把烘缸预热到200度，机器人匀速走枪，喷到最后缸头的时候，根部已经凉了，温差拉出来的内应力，我拿手摸着都还发烫，拿探伤锤敲，声音已经发闷发空了——那就是层脱粘了。
实测发现，只要工件长度超过3米，涂层厚度超过0.5mm，结合强度能到20MPa就已经烧高香了。那些飘在天上的参数，看看就行。
宣传里的神性能，全是实验室堆出来的
现在动不动就说等离子喷涂能做航空发动机叶片，能扛1500度高温，能替代电镀，能替代堆焊。没错，实验室里花几十万调一片叶片的参数，当然能做出来。
批量生产呢？上个月给某光伏厂做热屏涂层，要求孔隙率低于1%，哦哟，你知道控制孔隙率多难？粉末粒度差10微米，焰流温度差50度，走枪速度快个2mm/s，孔隙率直接跳到3%以上。
机器人也不行，环境温度变个三五度，气体纯度差0.1个百分点，结果就全变了。谁能保证每一枪都丝毫不差？没人能。

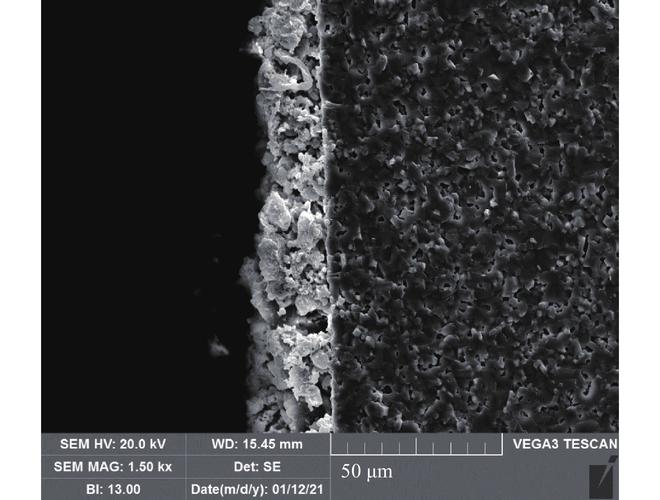

我见过不少厂家吹自己的涂层硬度能到HRA90，那是磨完表面之后测的表面显微硬度，就最外层几个微米。你往深了打100微米试试？硬度直接掉三分之一，堆了一堆半熔融的粉末颗粒，全是虚的，一磨就掉。
说实话，很多做应用的客户，根本不知道这里面的水分，拿到参数就敢设计产品，出了问题才喊救命，那时候已经晚了。
产业化绕不开的死穴，没人愿意说破
第一个就是内应力。喷1mm厚的氧化铝涂层，残余应力能到几百MPa，稍微厚一点，你喷完放一夜，自己就裂了。
说用梯度涂层能缓解？那成本直接翻三倍，客户要便宜，你做梯度他嫌赚太多，不做就出问题，两头堵。我见过太多客户为了省成本，直接让喷单层，最后出了问题反过来怪工艺不行，搞笑。
第二个就是成本根本降不下来。用氩气氢气做等离子气，一立方米氩气现在快20块了，喷一根一吨重的轧辊，光气体钱就要小三千，加上粉末，进口碳化钨一公斤两千多，国产的杂质多，喷出来性能差一半，你选哪个？选便宜的就出问题，选贵的客户买不起，就这么回事。
还有就是标准化，全行业现在还是半手艺活。喷完之后检测，大多就是拿个锤子敲一敲，听声音对不对，好点的做个荧光探伤，你能把整个涂层做一遍超声C扫吗？能测每一处的结合强度吗？不能，全靠师傅的经验，出不出问题一半靠手艺一半靠运气。
不过话说回来，我不是说等离子喷涂没用，很多其他工艺啃不下来的硬骨头，它确实能啃。比如要在金属表面贴一层陶瓷，要耐一千多度的高温，其他工艺真做不了。
但就是架不住现在乱吹啊，什么黑科技，什么颠覆行业，说白了就是没去车间蹲过半个月，没见过喷完三天就掉块的工件，没赔过客户几十万的货款，说出来的话都飘着，不沾地。
这些硬伤，不是什么未来能解决的小问题，是现在产业化阶段根本绕不开的坎。想用它，先做好踩坑的准备，先留好足够的试错预算。这话不好听，但是是真的。
