2026-08-17 01:16:09 分类：材料工艺
去年给某航天院所做批次性工艺验证，三块电子束焊焊接的TC4钛合金承力框，探伤全过，尺寸合格，放进恒温库存放三个月，拿出来一检，两块裂了。
裂的位置不在焊缝熔合线，就在热影响区偏母材那侧，离熔合线刚好0.8毫米。
我当时拆断口的时候都愣了。
能焊百毫米厚板，不代表你敢用
现在所有卖电子束焊设备的，样本第一页肯定印“最大焊深可达200mm”，听着挺唬人。
实测我去年焊过120mm厚的TC4毛坯，一次焊透，成形也好看，背面余高控制在3mm以内，探伤一点缺陷都没有。
一做拉伸冲击，问题来了。焊缝中心的冲击韧性，只有母材的42%，热影响区也只有65%。
说白了就是电子束的能量密度太集中，厚板焊完一次冷却，焊缝中心的晶粒长得比硬币还大，表层靠近真空那侧因为冷得快，晶粒细，性能差一倍都不止。
你做个油箱、做个外壳没事，承力件敢这么干？飞上天掉下来谁负责？
真空电子束焊120mm厚钛合金断面腐蚀试样
说实话，我见过不少高校论文，拿电子束焊焊出来的试样做力学性能，取的都是表层细晶区的数据，发出来好看得很，实际工业生产谁给你一层一层取试样用？整个截面都得受力对吧。
真空环境是优势，更是卡死量产的锁
电子束为啥能量密度高？因为真空里电子不跟空气分子碰撞，不散焦。
这个优点，反过来就是要命的缺点。
你焊个指甲盖大的医疗器械零件，0.5立方的真空室，抽高真空只要20分钟，没问题。你要焊个两米长的风电主轴对接焊缝，你算算需要多大的真空室？
我十年前跟进过一个项目，要做3米直径的真空室，光抽一次1e-4Pa的高真空，就得12个小时。一天最多焊两件，摊下来每克焊缝的加工成本快合8块钱，比钛合金母材还贵。谁用得起？

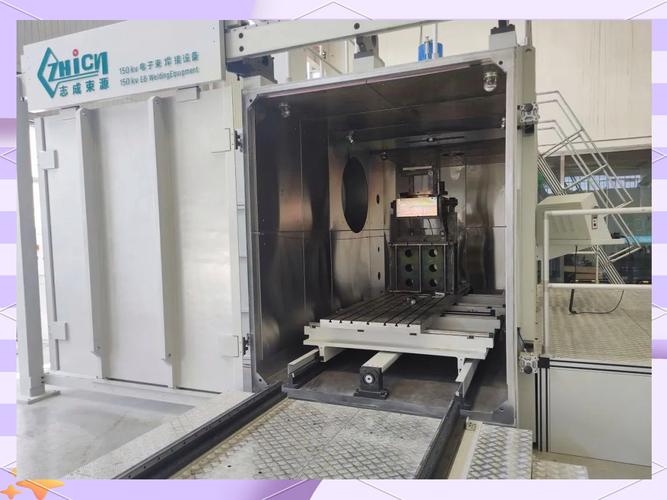

大型真空电子束焊机构件装夹现场图
不过话说回来，就算你不在乎时间成本，有些零件天生就不能进真空。
比如带铝硅镀层的汽车钢板，镀层里的低熔点杂质，一抽真空就往外放气，刚抽好的真空，直接给你降到1e-1Pa，电子束一进去直接散焦，焊出来全是气孔，密密麻麻像马蜂窝。
你说提前镀后烘烤去气？烘烤完钢板变形，尺寸公差直接超0.2mm，零件直接废了，白搭。
参数全靠试，没有哪次能重复
参数全靠试，没有哪次能重复
现在吹什么智能工艺，AI自动调参，我试过水，同一台设备，同一批母材，同一组参数，今天焊和明天焊，成形都不一样。
为啥？真空室里残留的水汽量差一点，母材含氧量差0.01%，甚至束流聚焦线圈的温度差两度，电子束的焦点位置就能飘0.3毫米，一飘焊缝就偏，熔深就不够。
我带过的新来的工艺员，调一次参数废三件坯料，几万块就没了，哭都没地方哭。
现在行业里做得好的电子束焊，全靠干了十几年的老师傅手感，换个人换台设备，参数全废，根本没法标准化量产。
有人说电子束焊变形小，没错，变形量确实只有氩弧焊的三分之一都不到，但那是薄件！厚件焊完残余应力能到屈服强度的80%，你不去应力，放半年肯定裂，去应力，整体加热又变形，左右都是坑。
别扯什么未来的技术突破能解决，现在摆在台面上的死结，一个都没解开。
厚板大构件性能不均匀，解决不了。大尺寸真空设备的成本降不下来，解决不了。工艺参数没法标准化，全靠人，解决不了。
现在电子束焊能用的地方，全是不差钱、产量小的小众高端领域，民用量产想都别想。
那些喊着电子束焊要取代激光焊、取代氩弧焊的，十有八九是卖设备的，根本没蹲在车间看过实际焊接什么样。
哦对了，开头那个裂了的承力框，最后改回了真空氩弧焊，就没事了。对吧。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：电子束焊：被吹上天的工艺，藏着三个绕不开的死结
文章链接：https://www.yqhljx.com/list_11/1402.html
