2026-08-17 01:42:02 分类：材料工艺
去年给国内一家航天配套厂做焊缝失效分析，1mm厚TC4钛合金拼焊，客户用的号称国内顶级的自动等离子弧焊，X射线拍片全合格，做了12次高低温循环，焊缝直接沿熔合线断了，拉出来测强度，强度只有母材的42%。
谁把等离子弧焊吹成了万能神器
说白了，等离子弧焊就是被压缩过的钨极氩弧焊。靠机械压缩、热收缩、磁收缩把电弧压得更细，温度升到15000℃以上，比普通TIG弧高了快一倍。

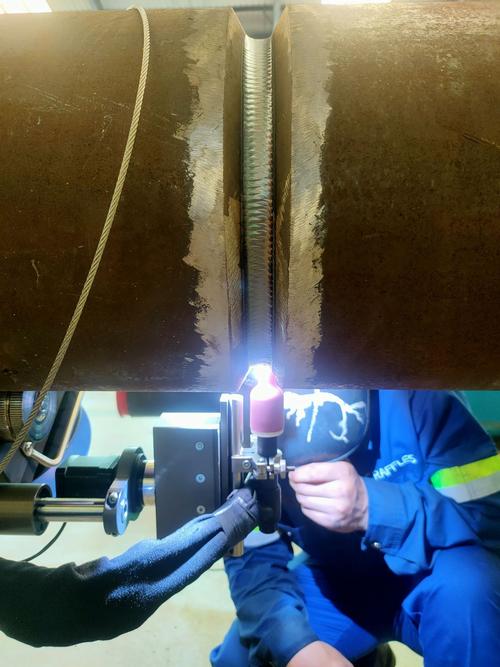

工业自动等离子弧焊焊接现场图
很多设备销售开口就是精度高、热影响小、速度快，拿这个吹得天花乱坠，逼得采购加价几十万换设备。我干工艺15年，实测过无数次，0.8mm的304不锈钢薄板，等离子弧焊走刀速度确实比TIG快3倍，能到1.2m/min，但是背面挂渣能烦死你。你要成型好，就得把离子气流量死死卡在0.8L/min，离子气流量差0.1L，要么直接烧穿，要么熔不透。就这么苛刻的参数窗口，换个操作工都能出一堆废件，也就拿标准试块拍片好看。
说实话，普通批量生产，谁给你留这个调参数的功夫？
光鲜参数下藏着看不见的暗坑
不少资料说，等离子弧挺度好，能10mm以上不开坡口一次焊透。听起来很牛对不对？我前年帮一家压力容器厂试焊12mm厚304不锈钢，一次成型，焊缝表面平得能当镜子用，拍片也没气孔裂纹。一做冲击试验，韧性比TIG焊降了27%，磨了金相看晶粒度，比TIG焊粗整整3级。说白了就是温度太高，冷却速度又快，晶粒不受控地长大，外光里糙，受力一冲就断。
更坑的是微弧等离子弧焊，现在很多人吹用来焊电子器件封接、医疗器械精密零件，说比电子束焊便宜。我前几年接了一批10W功率管钼铜封接的单子，试了三次，漏气率比电子束焊高整整一个数量级。为啥？等离子弧的阳极斑点会漂移啊，你机床参数全对，气体纯度也够，就是某几个点熔深差个0.02mm，直接漏气，报废率能到18%，谁受得了？
等离子弧焊焊缝失效断面显微金相图
再说耗材，等离子弧焊的喷嘴，进口正品一个120块，连续焊接寿命撑死20小时，国产替代货撑死8小时就烧变形了。普通TIG焊的钨针，几十块钱能用大半个月，这成本差了十倍都不止，很多厂做预算的时候根本不算这笔耗材钱，真开干了才欲哭无泪。
产业化根本绕不开的死结
产业化根本绕不开的死结
不过话说回来，等离子弧焊不是完全没用，焊点小批量的高精度贵重金属，确实有它的优势。但要谈大规模产业化替代其他焊接工艺，现在根本就是吹牛皮。
核心问题在哪？就是没人能解决等离子弧焊熔透状态的实时反馈。等离子弧本身亮度是普通电弧的十几倍，不管你用视觉传感器还是红外传感器，熔池的信号全被弧光淹了，现在国内那些吹什么智能化等离子弧焊的，全是在实验室拿标准试块调好了参数跑给你看，到了现场，原材料厚度差个0.1mm，甚至环境温度变个三五度，参数就不对了，该烧穿烧穿，该熔不透熔不透。
还有异种金属焊接，现在一大堆论文说等离子弧焊能焊铝钢、钛钢，能控制脆化层厚度。我跟几个同行试过十几种参数组合，十件里能出一件合格的，完全靠碰运气，根本没法批量。说白了就是等离子弧的温度梯度太极端，界面的金属间化合物该长还是长，理论上说得头头是道，实际生产就是不稳定。
你去展会看，卖等离子弧焊设备的，全拿那几样精密样品吹，从来不给你算批量生产的合格率和成本。很多甲方被新概念忽悠，花大价钱上了线，最后只能放那落灰，接小批量定制活回本，根本达不到设计产能。
这个问题不是靠编几个算法、换个更好的喷嘴就能解决的，是等离子弧焊本身的原理带来的硬伤，几十年了全世界都没解决，别拿新概念蒙人，先把批量生产的合格率提上去再说。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：等离子弧焊：被神化的高级焊接，藏着产业化绕不开的死结
文章链接：https://www.yqhljx.com/list_11/1403.html
