2026-08-17 02:07:48 分类：材料工艺
去年给某压力容器厂做工艺支持，碰过一个狠活——120mm厚Q345R筒体，用双丝埋弧焊焊了三层，RT探伤出来2米长的连续未熔合，整块筒体直接回炉，损失小一百万啊！
很多人一提埋弧焊，就说这是厚板焊接的最优解，效率高质量好，全是鬼话。
大家吹的埋弧焊优势，都是半真半假
说实话，埋弧焊的效率确实比手工电弧焊高10倍都不止，焊丝熔敷率能到每分钟90克以上，厚板开一次坡口就能焊完，不用翻过来翻过去折腾。说白了就是电弧埋在焊剂堆里，看不见弧光，热输入大，标称熔深够深。
但是啊，大部分人不知道，这个熔深是有前提的。100mm以上的厚板，钝边超过30mm，埋弧焊单道焊的熔深根本达不到工艺手册上标的数值。实测过，直流反接，电流拉到1200A，也就熔30mm顶天了，很多手册写能熔50mm，那都是实验室拿磨得平平整整的试板测出来的，现场坡口只要错边1mm，熔深直接掉一半。
就拿上次那个报废筒体说，工艺按手册留了40mm钝边，想着单道能熔透，结果错边2mm，中间留了10mm的空隙，全是未熔合，找谁哭去。
工业现场双丝埋弧焊焊接厚板场景
层间缺陷才是埋弧焊量产的头号杀手
很多厂子为了赶产能，省时间，层间温度降不到要求就往下焊，尤其是夏天，车间温度38度，焊完一层摸上去还烫手，工人怕耽误进度，直接开下一道。我测过，层间温度超过300度，Q345R的冲击韧性直接掉30%，还特别容易出层间夹渣。
还有焊剂，这玩意是埋弧焊的魂，很多厂子偏不重视。为了省钱，回收焊剂筛都不筛，把碎焊渣、氧化皮都混进去接着用，你猜怎么着？每焊三道就出一个夹杂缺陷，探伤返工返到你怀疑人生。
实话讲，埋弧焊对焊剂颗粒度要求苛刻得很，10-60目才好用，回收次数不能超过3次，超过的话颗粒碎了，焊剂透气性变差，气孔直接找上门。我见过最离谱的，厂子把回收焊剂对半掺新焊剂用，10台埋弧焊一天出5个返工件，整体产量还不如半自动气保焊高。图啥呢？省了几万块焊剂钱，亏了几十万返工费，脑壳疼。

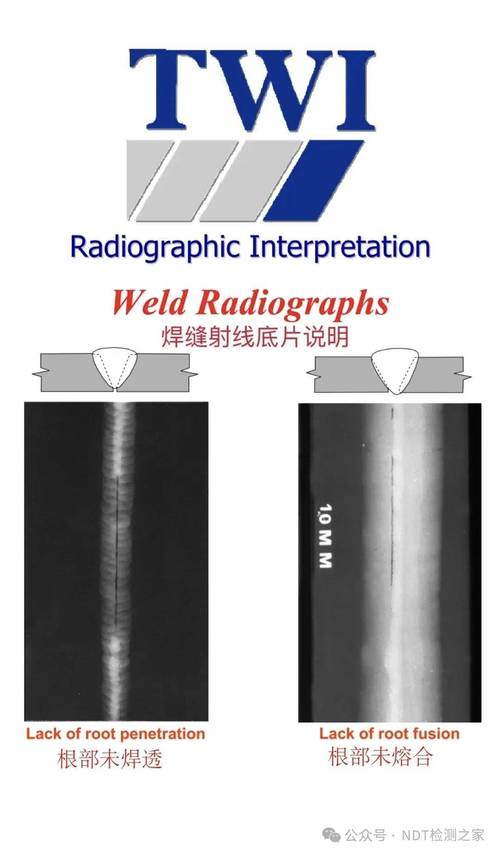

埋弧焊层间未熔合X射线探伤底片
到现在都绕不开的硬伤，没人能解决
到现在都绕不开的硬伤，没人能解决
不过话说回来，埋弧焊发明快一百年了，怎么就还有解决不了的问题？
第一个，对装配精度要求太变态了。厚板拼接错边量超过板厚的十分之一，直接凉。但是现场下料、卷板，尤其是造船、风电塔筒，动辄十几米长的钢板，错个三五毫米太正常了，埋弧焊一焊就是一头熔透一头缺，还得手工碳弧气刨清了补，补完还容易裂，白瞎了效率优势。
第二个，只能干平活，稍微带点角度就玩不转。说白了就是焊剂堆不住，电弧露出来，弧光满天飞，还得停下来重新堆焊剂，灵活性为零。这些年喊了那么久自动化改造，复杂结构件根本用不了埋弧焊，只能做简单的筒体、平板拼接，应用场景窄得可怜。
最核心的，还是熔深和韧性的死矛盾。你要熔深够，就得开大电流，热输入蹭蹭往上涨，细晶粒高强钢焊完，热影响区晶粒直接长大一圈，低温冲击韧性根本达不到要求。现在风电、压力容器都要求零下40度冲击，大半埋弧焊焊缝过不了检测。你说降电流降热输入？那熔深就不够，厚板就得开多层坡口，来回焊，效率优势直接没了。这不就是死循环吗？
有人说窄间隙埋弧焊能解决，听起来高大上，其实坡口加工成本翻三倍，还得专用焊丝专用焊剂，小厂子根本用不起。就算大厂用了，也经常出侧壁未熔合，探伤还是过不了，换汤不换药。
说白了，到今天，埋弧焊就是个偏科生，只能干要求低的简单厚板活，稍微提一点性能要求，立马掉链子。这个死结，到现在都没人解得开。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：埋弧焊：产业化应用里绕不开的隐形硬伤
文章链接：https://www.yqhljx.com/list_11/1404.html
