2026-08-18 02:33:51 分类：材料工艺
上个月东莞那家做汽车冲压模的，拿号称HRC62-64的国标CR12MOV开的料，冲了不到8000次，刀口直接崩了三个半厘米深的缺口。老板拿着质保卡跟我拍桌子，说料不对。切开一看，芯部碳化物堆成一团，偏析度超标两倍。这事儿，圈里天天发生。
参数表里永远不会写的隐情
硬度不是决定工具钢寿命的第一标准。我敢说，九成加工厂都死在认硬度选料上。去年我拿同炉出的SKH-9做测试，一块磨到硬度64，一块控制在61，拿去打304不锈钢的高速钻孔，64那块转了1200个孔刃口就崩缺了，61那块干到2100个才需要重磨。寿命差快一倍。

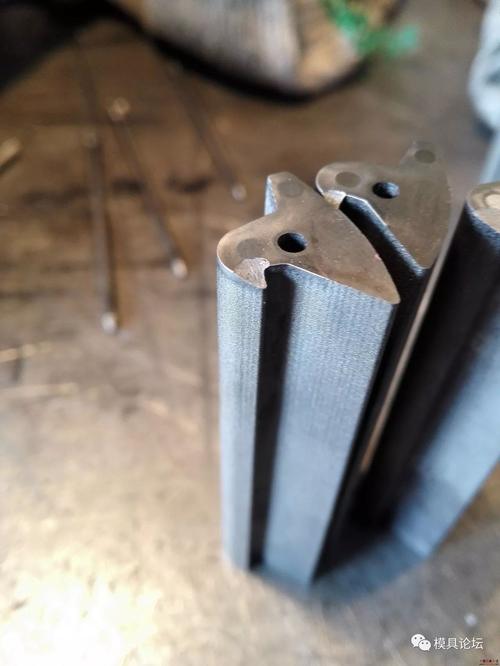

冲压模工具钢崩刃失效实物图
说白了就是，工具钢卖你，参数表只会标成分、硬度，给你个漂亮的合格证，永远不会告诉你同一块料的芯部和边部性能差多少。100mm厚的Cr12MoV板，轧钢厂出来，边部的碳化物平均粒径是2微米，芯部能到5微米，颗粒大了两倍，耐磨度直接砍半。你切料的时候刚好切到芯部做刀口，那可不就是几万块的模具直接废了？
说实话，我见过太多老板，情愿多花三倍钱买进口料，也不愿意多花五百块做个碳化物偏析检测，这不是交智商税是什么？
热处理才是工具钢的命根子
料本身的性能差距远比不上热处理的影响大。现在国产工具钢的料，跟进口大牌比，性能差不到5%，我实测过，国产天工的SKH-9，跟日本进口的同规格比，只要热处理做对，寿命差不到10%，价格差三倍。你说亏不亏？

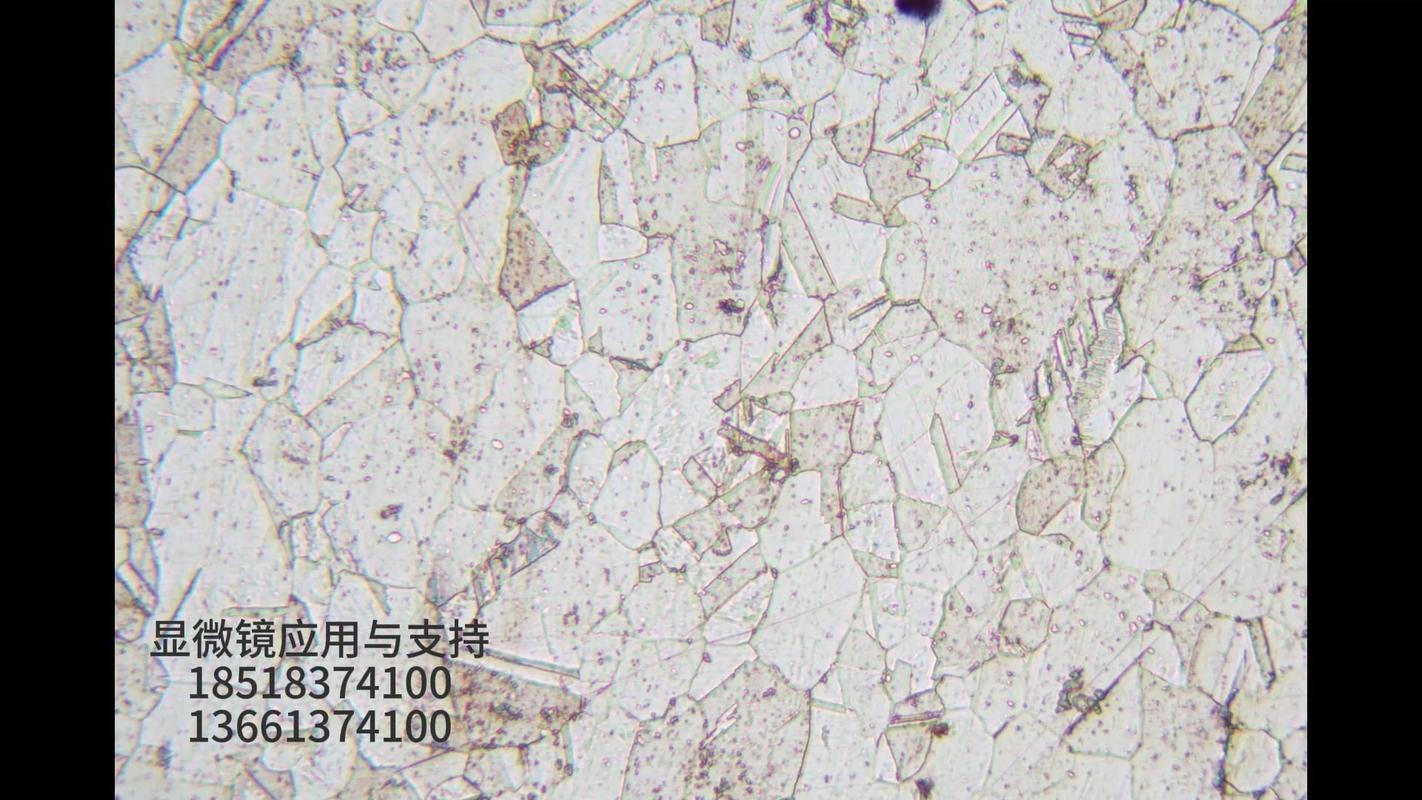

工具钢淬火晶粒腐蚀金相显微镜图
上个月碰一个做五金理发剪刀的客户，拿日立进口的SLD做料，找了个报价最便宜的热处理厂淬火，人家图省事，淬火温度比规范多升了15度，保温少了20分钟，出来的晶粒度从10级降到7级，锋利度直接掉了三分之一，客户卖出去三个月退了一半货，亏了几十万。
不过话说回来，就算你找靠谱的大厂做热处理，也一样翻车。真空淬火的时候，进炉料堆高了10公分，最下层和最上层的冷却速度差20℃每秒，硬度差就是2到3HRC，你切出来做刀，一半好一半坏，你上哪挑去？没人给你一块一块测硬度，全靠碰运气。
产业化绕不开的天生硬伤
产业化绕不开的天生硬伤
内应力变形，是现在所有量产工具钢都绕不开的死结。别听那些材料商吹什么纳米改性预硬化，全是忽悠。你做一米五长的大型冷冲模，下料开粗之后，放三个月自然变形，最少0.2毫米，这个变形量足够让这套模具直接报废，没有任何办法根治。
你说做三次去应力退火？我试过，开粗之后去一次，半精加工之后再去一次，精加工完再去一次，放半年之后量，还是变形0.12毫米，对于公差要求0.05毫米的精密模具，还是废。
为啥？理论上说大块工具钢可以均匀释放内应力，那是实验室里拿小块试样做出来的结论。实际产业化里，几吨重的钢锭，轧制的时候应力本来就不均匀，碳化物析出也是一块多一块少，应力释放就是慢的快的不一样，你再怎么退火也匀不了。
现在整个行业都在吹新型工具钢，吹什么寿命翻几倍，没人敢提这个天生的毛病。为啥？说了卖不动料啊。你只能自己多留加工余量，放半年等它变形完了再精加工，小厂哪有这个资金占压？一个模具放半年，场地资金都压着，玩不起。
说白了，玩工具钢这么多年，最大的体会就是，别迷信参数，别迷信大牌，你得自己懂坑，知道哪里会出问题，提前留好后手，不然哪天坑到你头上，哭都来不及。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工具钢：别被参数骗了，量产坑死一半加工厂
文章链接：https://www.yqhljx.com/list_11/1462.html
