2026-08-18 02:58:51 分类：材料工艺
去年内蒙风场返回来一套主轴轴承，用的是国内顶级钢厂出的高纯度轴承钢，氧含量控制到了5ppm以内，按标准说能跑十万小时，结果1172小时滚道就成片剥落了。拿到实验室磨样，电镜一照，原来滚道面下三毫米的位置，卡了一团不到10微米的铝酸钙夹杂物，刚好就是交变应力最大的位置，不开裂才怪。我当天饭都没吃好。
别再迷信氧含量越低越好了
现在全行业都在卷氧含量，从十年前的15ppm卷到现在的5ppm，甚至有厂家能做到2ppm，价格直接贵了三成，实测下来呢？
我们实验室做过12组同工艺对比疲劳试验，氧含量从10ppm降到5ppm，疲劳寿命提升不到12%，但从5ppm降到2ppm，寿命只提升了2.7%，边际效应衰减到几乎可以忽略。说白了就是，你花大价钱买的超低氧，大部分都给厂家的营销KPI做了贡献，落到实际产品性能上没多少好处。
我见过太多采购，拿着氧含量指标卡供应商，说低于8ppm就不收，纯纯的被话术忽悠了。氧含量降下来，是把大块的氧化物夹杂物碎成了小颗粒，总含量降了，但小颗粒还是硬脆夹杂物，只要它的弹性模量和基体差出一倍，交变应力下还是会在周围形成微裂纹，该失效还是失效。

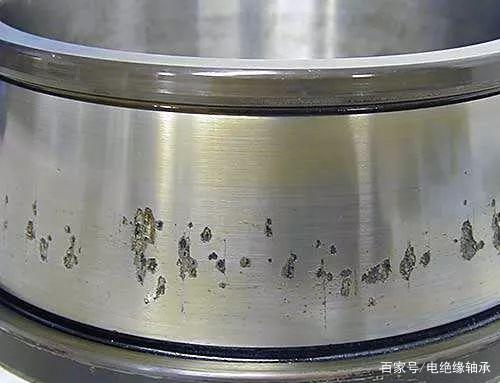

风电主轴轴承滚道剥落失效试样
说实话，我接触过的早期失效案例里，因为氧含量超标直接出问题的，连十分之一都不到。大部分问题，藏在你看不见的地方。
均匀性才是你看不见的致命坑
去年我给南方一家特钢厂调大棒工艺，浇12吨的GCr15SiMn钢锭，从头切到尾做成分检测，头部碳偏析到1.18，尾部只有0.92，差了快30%，哪怕你锻轧比开到10:1，中心还是留着带状碳化物，探伤根本扫不出来这种微观偏析，加工成轴承套圈，刚好落在滚道受力层，转个几千小时肯定出问题。
对吧？你知道现场调工艺有多难吗？连铸的时候，拉速快5公分每分钟，中心偏析直接涨两个等级，拉速慢了，吨钢成本涨一百多，钢厂老板不干。你用电磁搅拌搅偏析，搅狠了会出现白亮带，局部碳偏析反而更高，就是这么拧巴。
很多人说，我用真空自耗重熔，总均匀了吧？真空自耗一吨多花八千块，做出来的钢锭，还是会有溶质偏析，尤其是一吨以上的大锭，中心的疏松偏析你磨不掉，加工成半米直径的盾构轴承套圈，刚好就把偏析层留在滚道位置，那不失效才怪。

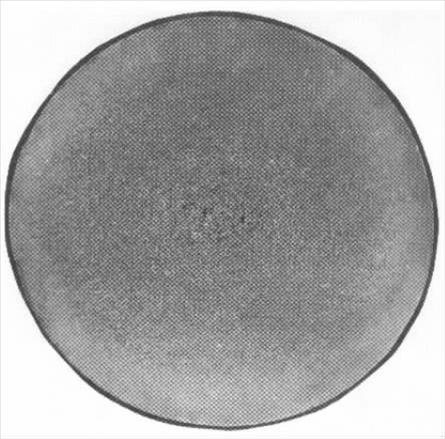

真空脱气轴承钢锭低倍组织取样图
我们统计过最近三年的失效分析报告，百分之七十的轴承早期失效，根源都是不均匀，要么是带状碳化物，要么是局部夹杂物聚集，跟氧含量高不高真没多大关系。
绕不开的死结，没人愿意碰
绕不开的死结，没人愿意碰
你说既然偏析是问题，为啥不用小钢锭轧？小钢锭做汽车、电机的小轴承没问题，现在风电、盾构、大型盾构机用的大轴承，需要的棒料直径都在半米以上，小锭根本轧不出这么大的规格，只能用大钢锭。
大钢锭就一定有偏析，这是钢铁冶炼热力学决定的，钢水从外往内冷却，溶质肯定往未凝固的中心偏析，到现在没有任何工业化工艺能完全消除，连理论上都做不到百分之百均匀，更别说批量生产了。
还有夹杂物，现在行业都喊“零夹杂物轴承钢”，纯扯淡。你哪怕把所有原料都提纯到电子级，浇铸的时候钢水会冲刷耐火材料，掉进去的细小氧化物杂质，真空脱气只能脱气，脱不掉固体杂质啊。你就算把夹杂物全碎到1微米以下，一万个1微米的夹杂物聚在一起，还是一个大缺陷。
不过话说回来，现在行业风向不对，都在卷氧含量，因为氧含量能写在质量证书上，能给客户看一个漂亮的数字，能顺理成章涨价。做均匀性改进，投入几个亿改工艺，最后也没法给证书上印个好看的数字，客户也不买账，谁愿意干这种赔本买卖？
说白了就是，现在轴承钢产业化，最大的硬伤根本不是追更低的氧，也不是追更高的硬度，是大规格轴承钢的均匀性，这个坎绕不开，也没人能跨过去，至少现在不行。你把指标做得再好看，一到现场用就掉链子，有啥用？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：轴承钢：被行业吹上天，实则藏着绕不开的硬伤
文章链接：https://www.yqhljx.com/list_11/1463.html
