2026-08-18 03:23:56 分类：材料工艺
去年给某自主主机厂做配套减震弹簧，三万根国标合格的55CrSiA，装车半年断了12根。全行业都盯着硬度化学成分，没人看心部那点细得看不见的偏析，差点让我背了几十万的质量罚款。
国标合格的弹簧钢，说断就断
那批料进厂全检，化学成分全部卡着国标中限走，淬火后硬度45-47HRC，完全符合要求，抽二十根做一万次交变疲劳，全过。结果售后反馈断了，整批扣在物流园，我带徒弟驻场磨样，三个通宵磨了四十七块样，终于在断口源头上找到了问题。心部有12-25μm的连续碳化物偏析带。测了下硬度，偏析带比周围高了10HRC，碳含量超了表面一倍还多。说白了就是应力集中的天然温床，你交变应力来回拉，不出半年裂纹就扩穿了。

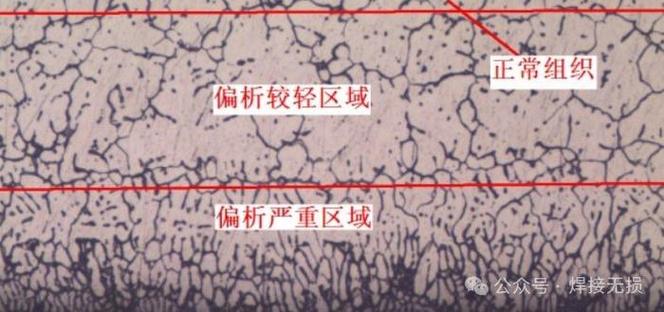

弹簧钢断口心部碳化物偏析金相图
你说上哪说理？国标里只要求化学成分全成分合格，根本没对棒料心部的偏析度做强制要求。只要你成分卡进去，就算合格。合格个屁。这种隐疾，不磨到心部根本看不见，进厂探伤也探不出来，二三十微米的东西，常规超声波根本扫不到。
17炉料测出来的真相，太扎心
说实话，那时候我也以为是小钢厂偷工减料，后来索性拉了国内三家头部特钢的17炉同牌号料，从连铸坯到成品轧材全程跟线检测，结果出来所有人都闭嘴了。中心碳偏析度最低1.12，最高1.68。最高的那一炉，局部碳含量直接超了国标高限68%。你轧成12mm以上的棒料，偏析带从坯料带到成品，根本消不掉。哪怕你反复高温扩散退火八小时，一吨多花一千二，偏析度也就降0.08，聊胜于无。加钒加铌细化晶粒？都是营销话术，晶粒是细了，偏析元素该堆在哪还是堆在哪，没用。

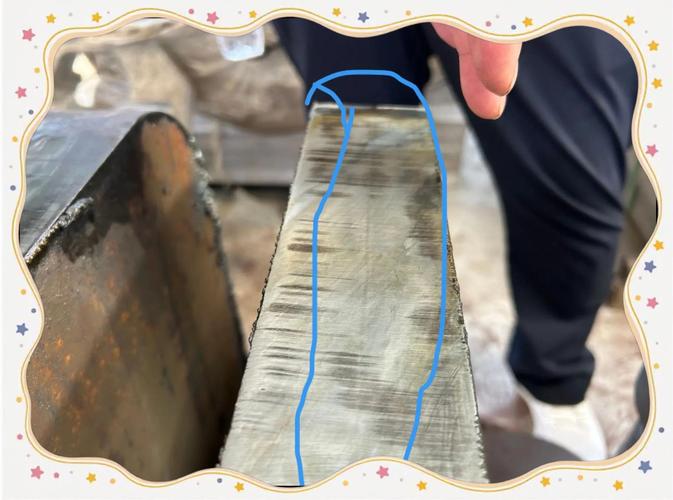

弹簧钢不同钢厂偏析度实测对比表
我见过不少做高端气门弹簧的，只用8mm以下的细料，为什么？细料压得实，偏析本身就少，哪怕有也细，对寿命影响不大。你要做汽车悬挂、火车减震那种粗弹簧，10mm以上的棒料，哪家钢厂没偏析？只是多少的问题。抽测十根，九根偏析低，一根偏析高，那一根流出去，就是召回。我去年知道的一起弹簧断裂召回，花了两个多亿，够买一整年合格料了。
绕不开的硬伤，没人愿意碰
绕不开的硬伤，没人愿意碰
不过话说回来，这个问题不是没人发现，这么多年，就是解决不了，也没人愿意真解决。为什么？第一个死结，成本。你不用大连铸坯，改用小钢锭慢慢锻，偏析确实小，成本直接翻三倍，一吨料从八千变两万四，主机厂要的就是便宜，谁愿意加这个钱？第二个死结，标准。现在所有的验收标准，全卡静态参数，硬度、成分、拉伸强度，没人要求你切心部看偏析，真要求全检，一根料检测费就得大几百，比料本身还贵，谁测？第三个死结，侥幸。大部分失效都是好几年之后才出来，那时候负责的人都换岗了，谁管那么远？凑合用就完了。
很多人现在吹什么超高强度弹簧钢，吹什么轻量化，什么新合金，全是蹭热点。你连最基础的偏析问题都解决不了，强度再高有什么用？该断还是断。说白了，现在民用弹簧钢就是走钢丝，在成本和质量之间晃，晃过去了就是合格，晃不过去就是批量事故，没人敢拍胸脯说我这整炉料一点偏析都没有。就这么回事。没的洗。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：弹簧钢：量产合格背后的隐性死结
文章链接：https://www.yqhljx.com/list_11/1464.html
