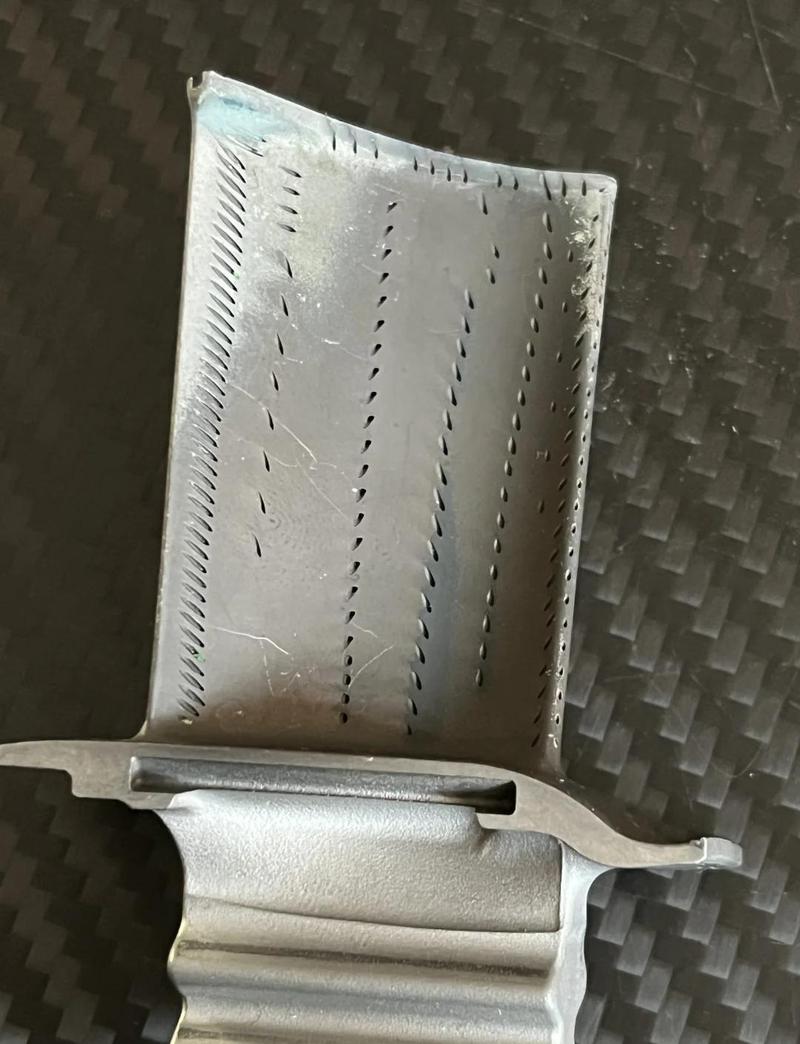

台架试车47小时，拆下来一看，涂层像爆皮一样，指甲一刮就掉。这就是那批SiCrAlY涂层的涡轮叶片，送检时所有指标——结合力、厚度、抗氧化性能——全部‘合格’。但一上真实工况，立马歇菜。说白了，实验室那套表征，离实际差着十万八千里。
我这行干了15年，见过的涂层配方不下两百种。从简单的渗铝，到复杂的MCrAlY，再到陶瓷障热层，论文里的数据一个比一个漂亮：1200℃氧化增重<0.1mg/cm²啊，循环寿命超1000次啊……可一到现场，180℃温差热冲击直接让涂层开裂。这种事情，我碰过不下二十回。
那个让我彻底崩溃的批次

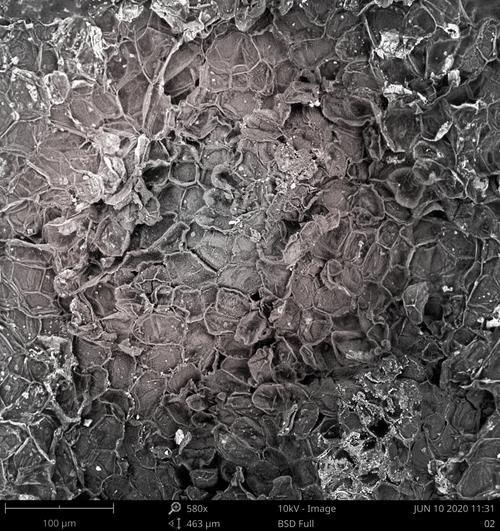

记得那回是真急了。叶片单价好几万，一炉就是几十片，全毁了。我们一群人围着扫描电镜看截面，界面处密密麻麻的柯肯达尔孔洞，像被虫子蛀过一样。能谱一打，氧信号沿界面往基体里窜了几十微米。这哪是抗氧化涂层？简直是导氧通道。后来复盘才发现，问题出在预处理——酸洗后残留的氯离子，肉眼看不见，但在高温下成了氧化反应的催化剂。这种界面污染，测结合力时根本体现不出来，因为拉力机拉断的是涂层自身，不是真正的界面。
说实话，目前业界过度追求涂层本体性能，却对界面这个‘黑箱’选择性失明。界面氧化物的生长应力、杂质偏聚、热膨胀系数失配，这些才是决定寿命的关键。但你去翻翻中文期刊，有几篇把这事儿讲清楚了？都忙着往涂层里掺纳米颗粒、稀土元素，发论文嘛，追热点，赚影响因子。至于底层机理？谁管你。
“达标”的涂层，为何一用就剥落？
我给你看组数据：我们厂做过对比，同批次的镍基合金试棒，一半按国标做静态氧化（1100℃恒温），一半做燃气热冲击（点火-熄火，表面温度每秒升降200℃）。静态氧化1000小时涂层完好，热冲击不到200次就成片脱落。可招标技术协议里，往往只要求静态抗氧化指标，顶多加个结合力。这不扯淡嘛！真实工况下，启停带来的瞬态热应力，叠加振动、冲蚀，比实验室条件恶劣十倍不止。更诡异的是，有些涂层静态氧化后增重极小，但截面金相一看，内氧化早已深入基体几十微米。这种‘假性抗氧化’最坑人——等你发现时，叶片已经薄得像纸壳。
还有一个坑：厚度控制。设计图纸上写50±10μm，实际喷涂时，凹角处往往涂不上，凸起处又厚得离谱。我实测过，叶片前缘涂厚能到120μm，尾缘却不到20μm。厚的地方热应力大，先裂；薄的地方先被氧化，然后裂纹扩展。整个就像多米诺骨牌。现在流行用机器人编程控制轨迹，但工装偏差、粉末批次波动，总有意料之外的错。没在车间泡过几年的人，根本理解不了这些乱七八糟的变数。
理论盲区：说不清的界面
学界不是没努力过。什么第一性原理计算、分子动力学模拟，界面结合能算得天花乱坠。但有个根本问题：真实界面不是教科书上那种原子级平直接触。喷涂、蒸镀、溅射，哪个不是非平衡过程？界面处元素互扩散、非晶层、甚至微裂纹，都是常态。我们曾用FIB切过一片‘完全结合’的涂层界面，TEM下发现一层厚约5nm的富氧非晶带。这东西是怎么形成的？对长期氧化起什么作用？没人说得清。现有理论基本建立在理想界面假设上，一遇到复杂工况就失灵。
还有修补涂层的烂账。叶片用了一段时间，局部涂层掉了，要补涂。补涂前得把旧涂层打磨掉，这就造成界面粗化、成分稀释。补涂后的涂层，新旧界面往往成为薄弱环节，寿命不到新件的三分之一。但OEM厂商从不会告诉你这些，维修手册上只写‘按工艺执行’。你按着做了，出了问题，对方两手一摊：是你操作不当。这种哑巴亏，我吃过太多。
到头来，抗氧化涂层这行，从设计到应用，整个链条都潜藏着对界面理解的缺失。实验室数据再光鲜，抵不过一次停机故障。我们需要的不是更多花哨配方，而是老老实实把界面行为研究透——界面清洁度如何量化？残余应力怎么在线监测？非破坏检测手段何时能普及？这些硬伤不解决，所谓‘高性能涂层’就是空中楼阁。但这话可能得罪人，毕竟断人财路。不过，实话总得有人说，不是吗？
