去年苏州那家电机厂，现场炸了一台11kV的高压电机，转子擦地，定子烧得跟煤球似的。拆开一看，绝缘涂层厚得像牛皮糖，3.2mm的单边厚度。照理说，按IEC标准，这耐压至少能扛到35kV，可实际击穿电压只有19kV。怎么回事？厚得离谱，死得也离谱。
干了15年绝缘，我越来越觉得，涂层这行当里，太多人陷进了体积电阻的迷思。不信你翻开任何一本教科书，都在强调电阻率、介电强度，但实际服役中，涂层失效十个有九个半是因为界面结合崩了，或者内部藏着气泡群。厚膜，反而可能加速这个过程。
一次百万损失后的开膛破肚

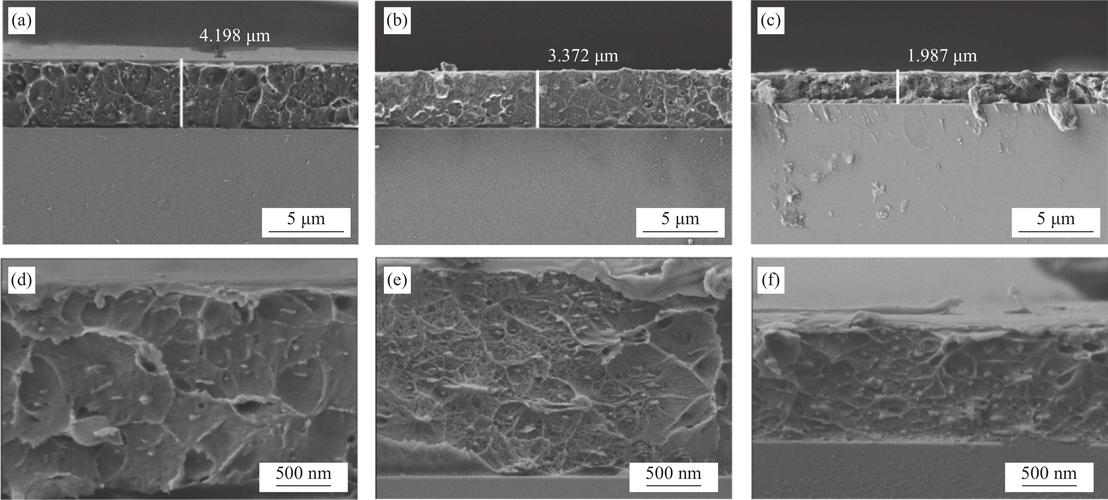

把那烧黑的漆膜剥下来，做了断口分析。妈的，界面一片惨白——不是击穿的主通道，而是整个漆膜与铜导体之间早就有了剥离层，剥离层里全是树枝状的放电痕迹。那层剥离，最厚的区域也就0.5微米，但已经足够让这里变成局部放电的温床。看到SEM照片时更绝望：本来应该致密的界面，像干裂的河床，细缝里塞满了碳化残留物。常规的耐压测试根本发现不了这玩意儿，因为测试时电压是平稳爬升的，而实际运行的过电压、热循环，会让这条缝像拉链一样撕开。
说白了，击穿永远发生在最薄弱的那一点。而你花大价钱堆出来的厚涂层，往往把应力集中在了界面这个点。
加厚？你可能在给自己埋雷
我以前也迷信厚度，觉得越厚越安全。后来被现实抽肿了脸。厚涂层固化时收缩应力更大，工艺上稍微没控好，界面就脱粘。脱粘以后，空气隙的介电常数是1，而涂层本身是3~4，电压一上来，气隙先放电，哪怕这是几微米的缝。更可笑的是，厚涂层散热更差，热老化更快，恶性循环。实测发现，对于聚酰亚胺漆，当厚度超过2.5mm后，单边增厚带来的耐压提升急剧衰减，反而是界面剥离的概率成倍上升。所以啊，不是不让你加厚，是很多人加厚的同时根本没去管界面前处理，这就等于自己给失效埋单。
致命不是涂层本身，是那层看不见的‘气隙膜’

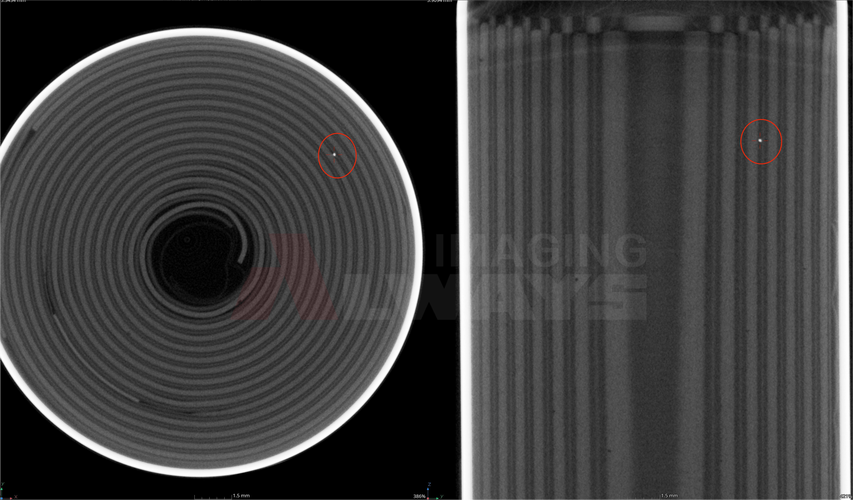

绝缘涂层的核心竞技场根本不是体积电阻率，而是界面。界面，是两种材料的2D极限。一旦引入第三相——哪怕是分子级的气体吸附——就变成了一个三明治缺陷结构。我做过对比试验：同样配方的涂层，刷在喷砂洁净的铜排上和刷在轻微氧化的铜排上，击穿场强能差出40%。为什么？氧化层就像一层酥皮，让涂层根本吃不住基材。还有涂覆工艺里的气泡，更是要命。灌封料里混进空气，形成密密麻麻的微气泡，高压下这些气泡并联放电，直接炸通道。我们用工业CT扫过一块500×500mm的涂层样板——
——结果吓人：表观完美，内部1mm深处居然有密密麻麻几百个0.1~0.3mm的气泡群，分布极不均匀。这样的板子，出厂打耐压可能侥幸得过，但是一旦遇到振动、湿气侵入，寿命不会超过三个月。这时候你才发现，所谓的高绝缘，不过是纸面上的神话。
说到底，现在绝缘涂层行业最要命的不是材料不行，是检测手段全在瞎扯。所有标准里的耐压测试、兆欧表、针孔检测，统统基于体电阻思维，考察的是已成型的整体绝缘。但界面和微观缺陷是潜伏的，它们是时间的朋友。目前没有任何在线检测办法能可靠地筛出这种缺陷。X射线？穿透深度不够。超声？分辨率有限还贵得吐血。每个做工艺的，只能凭经验，靠良心。问题是，良心能当饭吃？所以这几年我越来越悲观——绝缘涂层这种本质上依赖‘完美结合’的工艺，在工业快节奏下，注定要一边用一边埋雷。这就是现实，难听，但真实。
