一、一个让投资人心碎的真实案例
2015年，某美国顶尖汽车零部件供应商砸了2千万美金，要做车载热电废热回收系统。目标很明确——利用排气管废热发电，降低油耗。原理上没毛病。实验室里Bi2Te3基材料在200℃温差下，ZT值能达到1.2，算下来转换效率接近8%。可真正装上排气管，实测平均效率没超过3.5%。不是材料不行，是系统热阻吃了太多温差。 封装界面、翅片接触、气流不均匀，每层吃掉一点温差，留给材料的有效温差从200℃掉到80℃。这个项目三年后砍掉了。说真的，这种死法不是第一个，也不会是最后一个。
二、ZT值那点事，是真实力还是数字游戏？

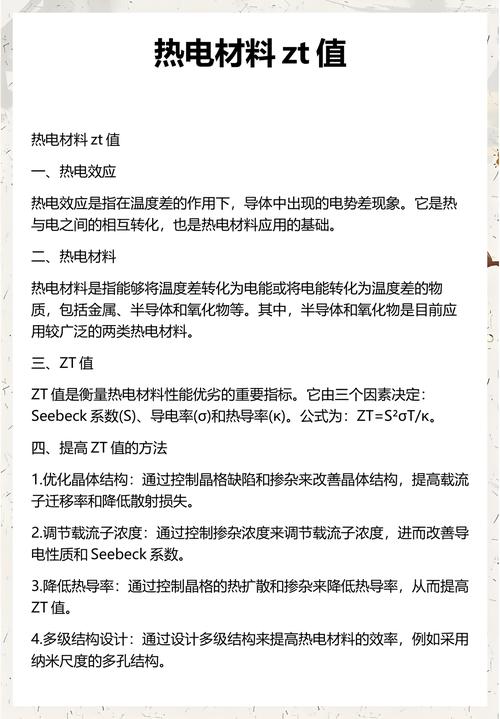

热电圈有个心照不宣的秘密——实验室里报的高ZT值，很多是测不准的。电导率、Seebeck系数、热导率三个参数独立测量，每项误差±5%到±10%，复合到ZT值上误差可以放大到±20%。你看见文献里ZT=1.5，实际可能连1.2都勉强。 更别说还有测法取巧：薄片样品用闪光法测热导率时忽略界面热阻，直接让热导率数值偏低，ZT值虚高。我见过某课题组用同样的配方，自己测ZT=1.6，送到德国航空航天中心复测，结果只有1.1。打脸不？所以每次看到那些声称ZT破2的家伙，我都想笑——真是艺高人胆大。
而且，材料的热稳定性才是更要命的。PbTe在中温段表现不错，但400℃就开始挥发，毒性和结构退化同时来。硅化物虽然无毒，但热电优值偏低，就算你费劲做到ZT0.8，成本上跟传统压缩制冷相比毫无优势。说白了，热电材料的竞争力不光看ZT，要看全生命周期成本，但很多人不愿算这笔账。
三、规模化制备的“地狱模式”
实验室那块10克小锭，怎么放大到百公斤级批量生产？这一步死了无数公司。以方钴矿为例，要得到细晶结构必须用高能球磨加放电等离子烧结（SPS）。SPS是好，但一个模具几千美金，用几十次就开裂；成品的密度均匀性简直是噩梦，边缘致密中心疏松，切割成小器件时性能离散度大到离谱。同一批料，热电优值能差出30%。 这种品控水平，车厂根本不会答应。
前年我给一家公司做产线顾问，那会儿用卧式热压机做硫化铋，脱模时经常粘模，一撬碎半边，成品率不到60%。操作工气得骂娘。还有焊接。热电材料跟金属电极的热膨胀系数匹配，简直像强行让猫和狗交配。一个热循环下来，界面电阻飙升，甚至直接脱焊。我们试过用Ag-Cu共晶焊料，290℃熔点，但需要加Mo层做阻挡，Mo层溅射厚度差0.1微米，接触电阻就能翻倍。这细节，教科书上从不提——全是血泪教训。
四、系统集成的硬伤：热量根本“喂”不进去
就算材料真的够牛，系统封装又是个坑。最大问题：热管理。冷端散热若不及时，热端就废了；可热端的热流密度经常不足，很多工业废热是低品位热，温度不高但热容量大，需要大面积换热器，这又增加成本和压降。我经手过一个项目，用热电芯片回收柴油机冷却液余热，算下来芯片成本占整个系统65%，但贡献的功率只够点亮几个LED灯。真是本末倒置。
有些同行鼓吹热电可穿戴，用体温发电。听起来很酷对吧？可是人体表面散热功率大约5mW/cm²，就算效率100%也就那点。实际器件连1mW都难，成本却要几十美金。这种能量密度，还不如一粒纽扣电池。所以，热电材料最致命的缺陷，不是性能低，而是它始终找不到真正匹配的应用场景。
说到底，热电材料在理论上能实现固态能量转换，但产业界要的是可靠、一致、低成本。而这三样，热电现在一样都给不了。实验室还在不停地发Nature子刊，说又突破了新高ZT，可那些数据就像是玻璃罩里的圣诞树——漂亮但永远拿不出来。这话可能得罪人，但我还是要说：热电产业化，先别谈什么颠覆，把品控和成本做到让制造业接得住，才是正事。
