从业十五年，经手的电芯产线少说也有十来条，从圆柱到软包，从钛酸锂到高镍，自认见过大世面。但锂金属负极——呵，它结结实实让我翻了一百次车。

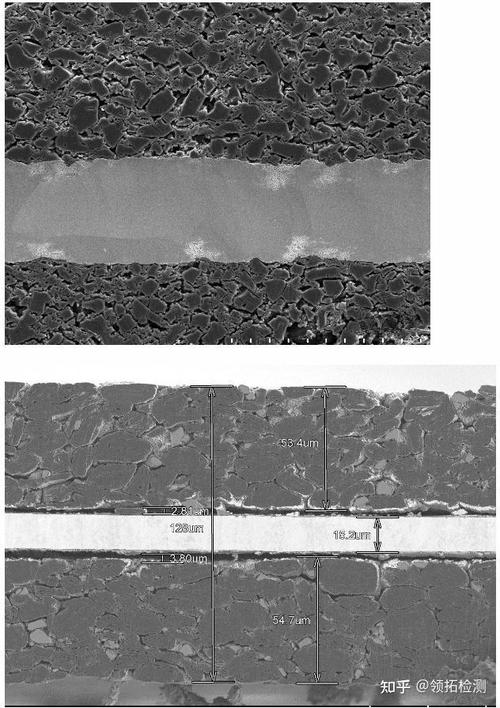

上个月拆了一只软包，循环才跑了87圈，库伦效率从99.8%直接断崖式掉到92%。切开来，隔膜上赫然一片灰黑色的枝晶穿刺点，像撒了一把铁砂。那电芯，设计容量3.5Ah，第80圈还有3.4Ah，第85圈就剩2.8Ah了。跳水跳得，毫无征兆。说实话，当时手里攥着那堆废铝塑膜，我脑子里就一句话：这玩意儿要是能用到车上，我把电芯吃了。
枝晶，那个永远绕不开的噩梦

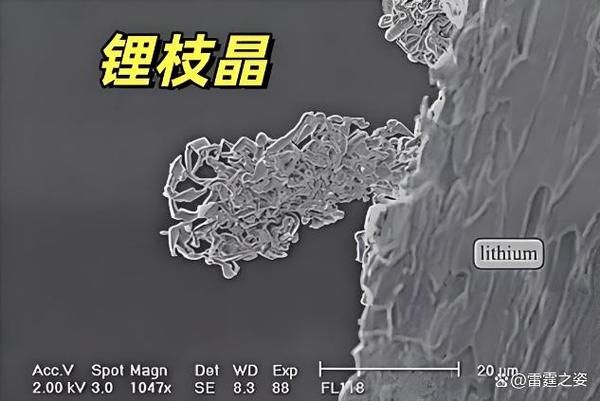

说白了就是锂沉积不均匀。这道理，1990年那帮做锂金属一次电池的就明白了，三十多年过去，搞出什么液体电解液优化、什么高浓度电解液、什么含氟添加剂，吹得神乎其神，结果呢？在实际电流密度超过3mA/cm²时，枝晶照样疯长。你可以调配方，把库伦效率做到99.9%，但那个0.1%的死锂积累，一百圈下来，足够拱穿你的隔膜。而且别迷信那些电化学工作站的慢速CV数据——产线上，注液后陈化时间一缩短，SEI膜成得不均匀，初始库伦效率直接给你跌到90%以下。我试过用刷子给锂片刷氧化层，手工活，一片片来，刷完立刻组装，循环寿命能多出20圈。二十圈。可这工艺能放大量产吗？扯淡。
学术界那套把戏，产线上就是废铁
看论文的时候，你会觉得锂金属负极明天就能革命了。什么3D集流体、什么人工SEI、什么应力诱导沉积……各种库伦效率99.99%的数据满篇飞。醒醒吧。那些数据怎么来的？半电池测试，对锂片电极，电流密度0.5mA/cm²，电解液过量，环境控制到ppm级。这样的条件，你上量产线试试？产线上，卷绕张力稍有波动，极片孔隙率就变了，那个点，枝晶必长。叠片时，隔膜稍微带点折痕，锂离子通道一扭曲，又是一处穿刺隐患。更别提化成工步，产线恨不得12小时搞定，可锂金属要想成个好膜，化成至少得48小时、阶梯充放、温度梯度。这些，哪个老板能忍？一说循环不行，就甩锅给工艺。工艺能怎么办？拿着手册去对抗物理定律吗？
所谓“解决方案”，不过是在给绝症贴创可贴
固态电解质？那是另一个坑。界面阻抗大得离谱，而且锂枝晶在陶瓷片里照样长——沿着晶界，悄无声息，更可怕，因为它穿刺了也不短路，直到某一天突然内部断裂，电芯就废了。什么超薄锂箔、什么离子液体、什么自愈合涂层……说白了，没一个能解决根本问题：锂沉积的应力累积。你不可能让锂在每个点都均匀溶解、均匀沉积，只要存在微区电场不均——这是电池内禀的不均一性，跟粉末颗粒形状、集流体粗糙度、温度场波动全都有关系——枝晶就不会绝种。现有所有“抑制”手段，本质上都是牺牲能量密度换有限寿命。我在产线上算过一笔账：为了让锂金属负极循环超过500圈，我们加了厚得离谱的电解液量、做了预锂化、用了更致密的隔膜……结果电芯能量密度跌到跟石墨负极一个水平。那我直接用石墨，还安全些，图什么呢？
做工程的，最怕这种看不见底的投入。锂金属负极，理论上多诱人啊，3860mAh/g的比容量，负电位差几乎为零，完美。可现实是，每走一步，脚下都是新坑。那些宣传突破的文章，看一眼就知道没量产过。我在这行越久，越觉得，有些东西，不是材料和工艺能硬掰过来的。它是个电化学的宿命，除非你能在每次循环里动态修复微缺陷，否则，锂金属永远只能活在实验室的氮气手套箱里。
