2026-09-13 10:09:42 分类：材料工艺
去年浙江嘉兴那个1.2MW分布式光伏跟踪项目，投资方花了三倍预算做全气凝胶隔热，开机才16个月，现场测组件背板温度，比设计值高了29度，三个汇流箱直接烧穿了。拆开看，气凝胶吸潮了。原本的导热系数从0.018W/(m·K)升到0.08，直接翻四倍还多。整个隔热层彻底废了。
别迷信商家给的导热系数，那都是实验室干态数据
说实话，现在所有商家印在宣传册上的导热系数，全是105度烘干24小时之后测的干态数据。你拿到现场用呢？南方梅雨季节空气湿度能冲到92%，北方夏季也能摸到70%以上，放半个月，什么多孔材料不进水？
气凝胶够神吧？本身就是靠纳米孔挡热，纳米孔的毛细吸力比普通海绵还强。我做过实测，把市售主流疏水型气凝胶切成1cm薄片，放在25度80%湿度的恒温恒湿箱里，72小时增重12%，导热系数直接涨三倍。哦对了，还有工地上常用的岩棉，你以为便宜大碗？新拆包的时候导热系数0.04，下场雨淋透，含水量到8%，导热系数直接破0.1，比普通红砖还高。还隔什么热？

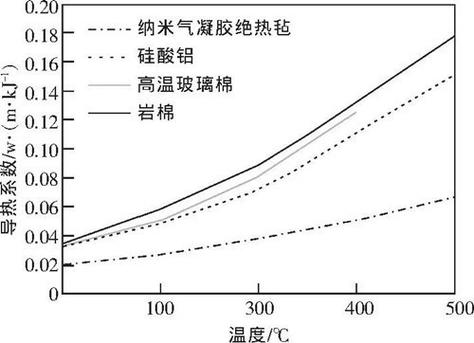

不同含水量隔热材料导热系数对比测试图
所谓疏水改性，全是骗外行的纸面功夫
很多厂家拍胸脯说我做了疏水处理，接触角能到110度，绝对不沾水。说白了，接触角测的是滴在表面的液态水，你挡得住无处不在的气态水吗？
水蒸气分子才零点几纳米，你的疏水涂层就是喷在表面薄薄一层，运输蹭两下掉一半，就算完整，纳米孔本身的空隙照样放水蒸气进去，遇冷变成液态水，困在里面就出不来。越积越多，导热系数就越涨越高。
我去年在工地见过一个奇葩操作，厂家给的隔热板表面贴了铝箔，说绝对密封不进水，结果安装的时候工人打膨胀螺丝，孔边全扯出碎缝，水汽顺着板材内部的纤维缝往芯里跑，一年之后整块板泡透了，铝箔连个水印都没有，里面全是水。你找谁说理去？
还有现在炒得火的真空绝热板VIP板，号称导热系数能做到0.002，比气凝胶还低三倍。那又怎么样？漏气就废，哪怕一个针孔大的洞，半个月导热系数涨十倍。现场安装哪有不打孔不磕碰的？我见过市内一个冷链冷库，用了三年VIP板失效，冷量漏得一天多花两千度电，甲方哭都哭不出来。
工地现场拆解吸水失效的气凝胶隔热层
产业化绕不开的死结：成本和实效永远二选一
产业化绕不开的死结：成本和实效永远二选一
你要真做到完全阻水，要么用致密的陶瓷块，那玩意儿本身导热系数高，隔热差不说，密度大得离谱，安装成本翻三倍，普通项目根本用不起。要么做完全闭孔的发泡材料，比如现在主流的PIR，做得好的闭孔率能到95%，剩下5%的开孔还是会进水，而且PIR本身易燃，你得加阻燃剂，加完阻燃剂，导热系数直接涨10%以上，成本也涨了小一半。
气凝胶呢？你做全本体疏水改性，不是只喷表面那层，成本直接翻两倍，一立方纯疏水气凝胶要一万八，一平米1公分厚就是180块，还不算安装，大部分项目的隔热预算一平米才一百出头，谁用得起？
说白了，现在市面上卖的主流隔热材料，全是在「实验室达标」「现场凑合用」「成本过得去」三个选项里和稀泥，根本没有完美解决方案。那些网红材料吹什么新型纳米隔热、相变隔热，到现场全露馅。相变材料潜热够，但是本身导热系数不低，你真要靠它隔热得做十公分厚，成本翻几倍，再说温度到了相变点就融化，流出来把外墙染得一片黄，我见过现成的例子，两年了都洗不掉。
我做了15年工艺，接过不下百个隔热项目，从来没有一个项目，材料性能完全符合厂家给的宣传参数，多多少少都有折损，折损多的直接整块废掉。也别扯什么新技术突破，现在理论上就卡在这：多孔材料隔热好必然孔隙多，孔隙多就容易进水，你堵上孔隙，隔热效果就打折扣，这就是跷跷板，压下这头那头就翘起来，根本就没有两全法。
你要做项目，别先盯着商家给的那点导热系数砍价，先找块样品扔恒温恒湿箱放一周，拿出来测测导热系数，那才是你真正能用的数。别被忽悠得花了大价钱，最后还得砸了重装。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：隔热材料的致命盲区：我做15年工艺见过八成项目栽在这
文章链接：https://www.yqhljx.com/list_11/2763.html
