2026-09-13 20:01:07 分类：材料工艺
去年我们给华东一家储能集成厂做失效分析，整整120只量产软包钠电，循环才800次，室温下容量直接掉了42%。拆解完所有人都傻了。不是正极析晶，也不是负极掉粉，是铝集流体腐蚀烂穿了。
这就是现在行业里没人愿意说的真相：钠离子电池材料产业化，最大的卡脖子不是正负极克容量上不去，是所有基础辅材都在用锂电的凑活，凑到最后都是给未来埋雷。
拿锂电辅材凑钠电，本质就是拆东墙补西墙
很多人觉得，不就是个辅材吗？能差多少。
你拆过失效电池就知道差多少。

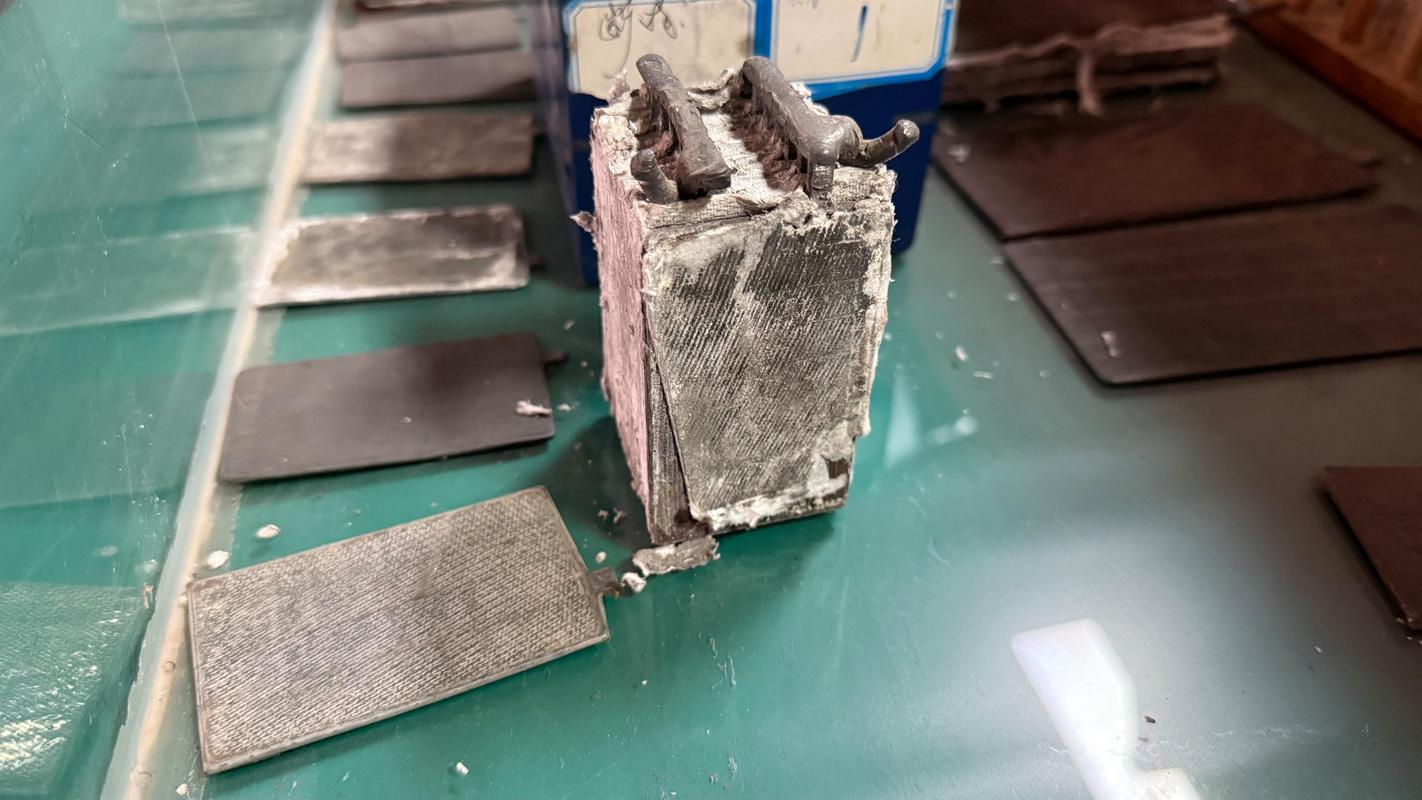

钠离子电池极片腐蚀拆解实拍
我们当时把腐蚀的极片拿去做能谱，侧边蓝绿色腐蚀点的氟含量是正常区域的17倍，说白了就是电解液里的六氟磷酸钠，在钠电池的工作电压下，直接和铝发生反应了。锂电里铝为啥不腐蚀？锂盐形成的钝化膜致密稳定，钠的钝化膜疏松得像漏雨的筛子，电解液水分只要超过20ppm，一周就能给你腐蚀出坑。
现在多少小厂量产线，直接拿锂电的光面铝箔用，连个最基础的涂层预处理都不做。能出好产品？见鬼了。
再说粘结剂，90%的厂商现在用的还是PVDF，就是锂电那套。实测发现，500次循环之后，PVDF和硬碳负极的剥离强度直接掉了72%，极片轻轻一刮就掉粉。你正极克容量做到160又怎么样？负极粉掉完，电都导不出来。
不过话说回来，也不能全怪厂商。现在根本就没有成熟的钠电专用粘结剂，卖辅材的都在蹭概念，拿改性PVDF出来骗钱，改了什么？加了点碳粉，涨了一倍价，实际用起来该掉还是掉。
正负极材料的数字游戏，骗了不少外行人
现在去看行业发布会，硬碳负极动不动就报350mAh/g以上的克容量，层状氧化物正极能做到180mAh/g，说得好像能量密度马上追上磷酸铁锂了。
你问问他们，这数据是半电池还是全电池测的？
钠离子电池硬碳负极孔隙扫描电镜图
我去年测过11家不同厂商送样的硬碳，半电池确实能到340-360，但是装成全电池，最高的那家也就301，大部分都在270-290之间晃。差出来的50左右容量，全是死钠占了。硬碳的微孔是用来存钠的，但是进去的钠一半变成了不可逆的死钠，第一圈充放完就没了，那部分容量就是一次性的，摆出来看好看，实际用根本没有。
普鲁士蓝系正极更有意思，大家都说它成本低，不用钴不用镍，对不对？对的。但是结晶水的问题，谁解决了？我之前在中试线做试验，120度真空烤了72小时，拿出来测，还是有0.7%左右的残余结晶水。装成软包电池，循环200次，产气把电池涨厚了19%，你敢往储能柜里装？炸起来可不是闹着玩的。
层状氧化物呢？都说镍锰系稳定性好，我手上存着我们自己测的数据，1C循环1000次，室温下容量保持率才81%，放到零下20度测，直接掉到53%。钠的离子半径比锂大35%，脱嵌的时候层结构塌得比锂快一倍，你掺再多镁锌锆，也就是多撑一百多圈，该塌还是塌。现在都在说掺钾改性，我们试了，也就多5%的保持率，该坏还是坏。
绕不开的硬伤，没人愿意砸钱啃
绕不开的硬伤，没人愿意砸钱啃
说实话，现在整个行业都在卷参数、卷产能，抢着落地讲故事，根本没人愿意沉下心啃基础材料的硬骨头。
为啥？因为基础研究不赚钱，投资人不看这个。你说你花几千万改了铝箔的涂层，循环寿命涨了30%，但是投资人只问你克容量做到多少，产能有多少GWh，你说破嘴他也不关心。
改个铝箔涂层很难吗？其实不难，就是在铝箔表面做一层100纳米左右的氧化铝钝化层，工艺成熟得很，但是每平米成本涨两毛钱，一条1GWh的线就是小一百万的额外成本，哪家厂商愿意出这个钱？都想着先把产能建起来，先把订单拿到手，出了问题再说，反正装机出问题也是几年后的事，到时候负责人都换了。
还有电解液，现在全行业都是拿锂电的电解液改一改，换个锂盐成钠盐就拿过来用，根本没人研究钠的溶剂化结构，没人开发专用的成膜添加剂。现在SEI膜长得乱七八糟，循环掉电快，低温性能差，根源都在这。
大家都在说钠电成本比磷酸铁锂低30%，那是碳酸锂涨到50万时候算的账，现在碳酸锂跌到20万，那点成本优势直接没了。更何况，硬碳现在烧制良率才80%出头，层状氧化物烧结良率不到90%，这些损耗都算进去，单位度电的成本根本比磷酸铁锂低不了多少，甚至还更高。
说白了，现在的钠离子电池材料，就是穿了新鞋走老路，拿锂电的骨架塞钠的芯，看起来像那么回事，真跑起来，各种暗坑全出来了。没人愿意碰最基础的适配性问题，都想着先炒概念抢红利，等真到大规模装机出问题那天，才发现根子上就歪了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：钠离子电池材料：被吹捧的技术，藏着未说破的硬伤
文章链接：https://www.yqhljx.com/list_11/2784.html
