2026-09-13 20:30:51 分类：材料工艺
去年我在无锡一条中试线蹲了三个月，亲眼看见刚做出来的1.2平方米钙钛矿模组，层压完效率还能到18.2%，拉去户外光伏测试场摆了37天，拆回来测，效率掉了41.7%——直接废了一半。
别拿实验室小面积的25%+效率说事儿，那都是边长不到1厘米的小片子，放到大尺寸量产模组上，全是问题。
大面积均匀性：差1nm，结果差10%
钙钛矿成膜说白了就是旋涂或者刮刀涂一层前驱液，结晶之后出活性层。小片子为什么好做？你拿1平方厘米的基片旋涂，整个面的溶剂挥发速度差不了千分之几秒，结晶粒径差最多几个纳米。
放大到1.8平方米（现在光伏组件的标准尺寸）呢？你哪怕刮刀走速差了1mm/s，边缘和中心的溶剂挥发时间能差出十多秒，结晶出来的膜，局部孔隙率能差出3个百分点，就这一点，漏电流直接翻三倍。
实测发现，现在大部分中试线出来的大模组，效率均匀性偏差能到8%到12%，也就是说有的区域每平方米发180W，有的区域才160W，整个模组的输出直接被短板拖死。很多人吹的工艺迭代，其实都是在小数点后抠效率，真到量产尺寸上，均匀性问题从来没根治过。

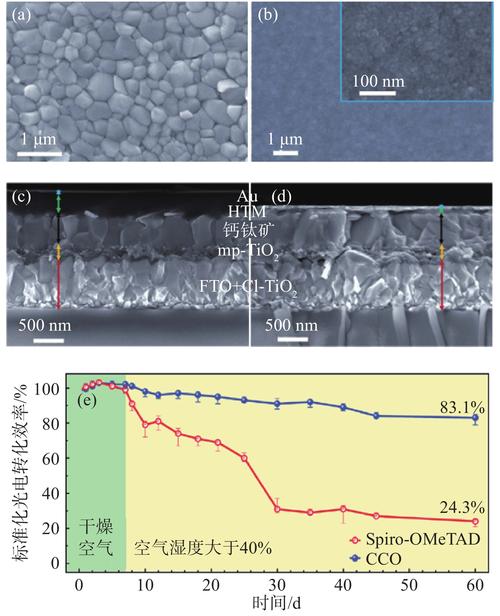

1.8平方米钙钛矿组件膜厚均匀性测试分布图
水氧稳定性：封得再死，也架不住离子乱跑
现在大家都知道钙钛矿怕水怕氧，所以各种堆封装成本，什么双玻璃夹胶，什么环氧树脂灌边，还有搞真空封装的，成本堆上去了，核心问题还是解决不了。
去年我们团队做过一组标准加速老化测试，85度85%湿度，放在老化箱里1000小时，封装完好无破损的模组，效率平均掉了35%。拆开做表征，钙钛矿层本身没明显水解氧化，问题出在离子迁移——甲脒离子那个东西，直径才0.2纳米多，不管是空穴传输层还是电子传输层，在它眼里全是筛子，哪怕你膜做得再密，天长日久它往外跑，跑掉之后活性层就缺组分，效率自然往下掉。
还有铅的问题。你封得再死，光伏电站要摆二三十年，总会遇到台风、冰雹砸破模组，下雨一泡，铅离子就跟着雨水漏出去，这个环保风险，现在根本没哪个厂敢拍胸脯说完全解决，真出了群体事件，谁担责？

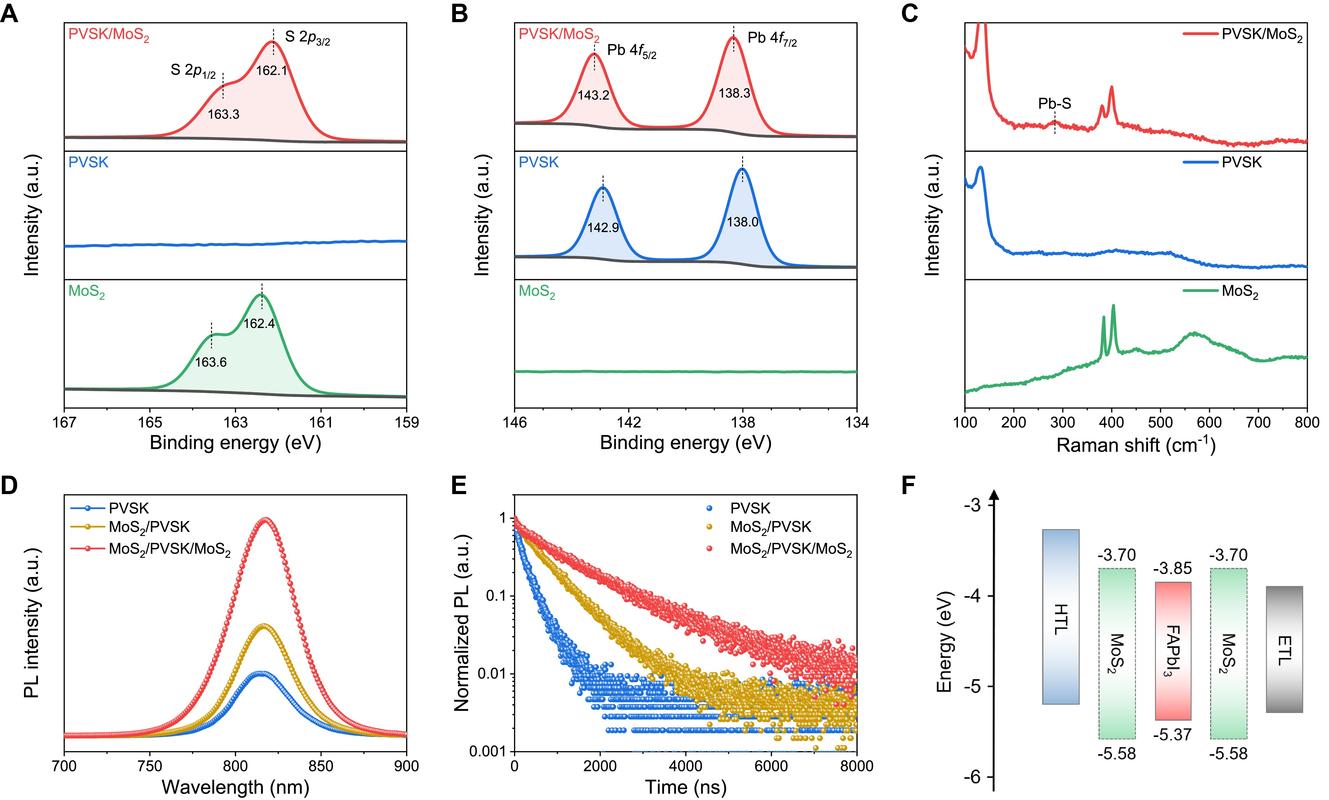

钙钛矿太阳能电池老化后离子迁移EDS能谱图
低成本神话：良率上不去，全是伪命题
低成本神话：良率上不去，全是伪命题
外面都吹钙钛矿成本比晶硅低三分之二，那都是算的理想情况，不算良率，不算后处理，不算特种原材料的提纯成本。
你知道现在做大面积高质量钙钛矿用的电池级甲脒氢碘酸什么价吗？国产纯度99.99%的，一公斤要两万多，比单晶硅料贵十倍都不止。还有碘化铅，现在大部分工业级碘化铅纯度达不到电池级要求，提纯成本直接占原材料成本的40%。
更别说良率了，现在头部中试线能做到60%良率就算烧高香了，剩下40%全废掉，这个报废成本摊下去，每瓦的生产成本比成熟的PERC晶硅片还高。说实话，我见过好几个创业公司，拿了融资建了中试线，算完量产成本脸都绿了，卖一块亏一块，根本没法大规模出货。
不过话说回来，我不是说钙钛矿全没用，做硅钙叠层的中间层现在确实有搞头，能提整体效率。但要单独做全钙钛矿光伏电站，现在根本没戏。
很多人喜欢画饼说再过五年十年就能解决，这些问题哪是时间就能磨出来的？离子迁移是钙钛矿晶体本身的结构特性，大面积成膜不均匀是溶液法天生的缺陷，铅泄漏是材料自带的属性，这些都是根上的问题，不是改改刮刀走速、换个封装材料就能绕过去的。
现在很多资本吹钙钛矿，就是炒概念割韭菜，真要碰产业化，先把这几个坑踩一遍再说，没踩过就吹大规模替代晶硅的，全是耍流氓。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：钙钛矿太阳能电池：产业化跳不开的天生硬伤
文章链接：https://www.yqhljx.com/list_11/2785.html
