实验室数据和量产货，根本不是一个东西

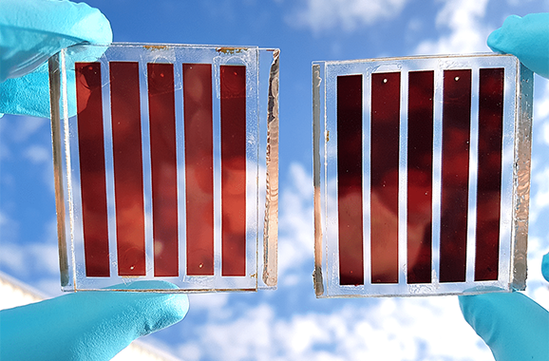

现在你能查到的染料敏化电池最高效率，14%多一点对吧？那是什么片子？1平方厘米的实验室小试片，连边框都没有，镀银电极做的比头发丝还规整，二氧化钛膜烧了三次，挑出来没针孔的才拿来测。换成量产尺寸，1平米的标准模组，你做做看。
我实测过，同样的配方，做大之后，平均效率直接从实验室的12%掉到4%不到。为什么？说白了就是大面积均匀性做不到。刮膜的时候，哪怕你用最先进的狭缝涂布，走速1m每分钟，每10厘米的膜厚差就能到3微米，差2微米效率掉20%，这还是新做出来的。
还有那个染料成本，常用的钌系染料，一克报价8600块，做1平米模组要耗0.55克，光染料这一项，成本就快5000了，比同功率的晶硅组件原材料还贵两倍。
有人说改用非金属有机染料啊，成本降十倍。那你去晒半年看看，有机染料降解速度是钌系的三倍，不到一年效率掉一半，卖给用户半年就坏，谁敢用？
封装卡死了绝大多数量产方案
染料敏化核心的电解液，现在主流还是液态的。固态电解质吹了十几年，界面接触电阻比液态大四倍，效率直接砍半，没人真的拿来量产。液态就绕不开漏液和透气。
我当年跟封边厂试了三种主流方案，每种做了50片测老化。环氧树脂封边，85度85湿度湿热老化，1000小时就有超过七成起鼓，电解液渗出来把银电极腐蚀成黑色，直接废了。丁基橡胶呢？透气，水蒸气进去三个月，染料就从二氧化钛表面脱附完了，输出直接归零。玻璃粉烧结封边，密封是好了，大面积烧的时候，热胀冷缩，玻璃裂的概率超过四成，批量成品率不到60%，光报废的成本就吃掉了所有利润。
有人说用离子液体啊，不挥发，不会漏。那粘度上去了，离子迁移率掉一半，内阻直接飙升，输出功率掉三分之一，本来效率就低，再掉三分之一，还有得玩吗？说白了就是，拆东墙补西墙，没有一个能全顾上的。
根本绕不开的三个死结
第一个就是稳定性。哪怕你封好了，紫外线天天晒，染料本身的共价键会断，哪怕最好的钌系染料，每天晒8小时，三年下来降解也超过40%，效率掉一半。组件装在建筑幕墙，你总不能三年拆下来换一次吧？成本谁出？
第二个，就是稀有金属依赖和回收问题。钌是铂族金属，产量本来就少，一年全球总产量也就三四十吨，真要做吉瓦级的染料敏化电池，一年就要十几吨钌，价格直接炒上天，根本没那么多货给你用。回收呢？染料吸附在二氧化钛膜上，提出来的成本比新料还贵，现在没有成熟的回收工艺，废电池就是有毒垃圾，没人敢接。
第三个，就是功率密度拼不过现有路线。批量做下来，稳定效率也就4%-6%，同样面积，输出功率只有晶硅的四分之一，算到每瓦的度电成本，比晶硅贵两倍还多。哪怕是弱光场景，现在钙钛矿的弱光性能比染料敏化还好，成本还更低，轮得到它吗？
干工艺干了15年，见过太多吹得天花乱坠的实验室项目，一拉量产就原形毕露。染料敏化做科研可以，发论文没问题，真要落地大规模商用，这些硬伤，到现在一个都没解决。不是工艺细节不够好，是路线本身天生带缺陷。就这样。
