去年给长三角一家新能源Tier1做底盘控制臂，2000件锻铝工件，全在终检工位卡壳。92%的产品同轴度超差，整批差点回炉。损失小两百万。
谁的锅？设计拍脑袋标公差，把形位公差当“越严越安全”的保险栓，根本不管车间里机床能不能做、检具能不能测。
你标出来的，从来不是你能拿到的
当时我去现场看图纸，控制臂衬套孔的圆度标了0.005mm。什么概念？我们用的德国进口卧加，主轴跳动都有0.003mm，刀具刀尖磨损切三刀就能差0.002mm，加上铝合金切削后应力释放，放置24小时变形都能到0.008mm。
说白了，这个公差从标上去的那一刻，就注定全废。
很多设计师画图只看GB查表，根本不知道车间里的误差来源有多少头。刀尖圆弧、主轴跳动、夹具夹紧变形、材料应力、环境温度……我实测过，恒温车间2小时内温度飘1度，100mm长的铝件尺寸就能飘0.0012mm，形位误差飘得更多。

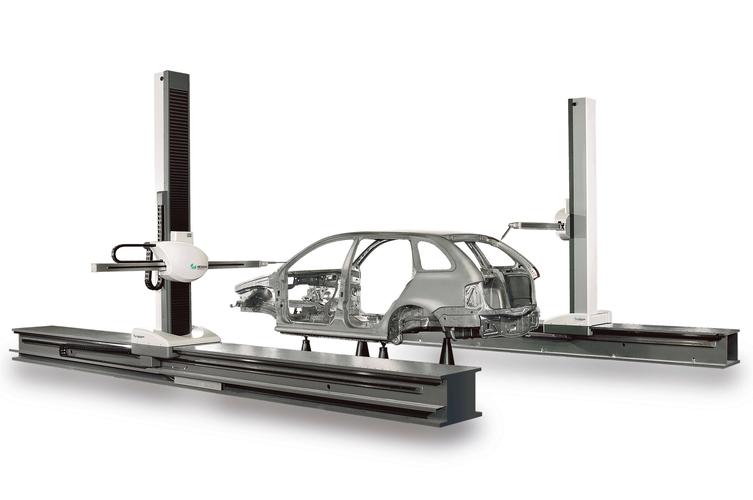

三坐标测量汽车控制臂形位公差现场
更坑的是检测误差。你拿三坐标测，测5个点和测50个点，结果能差一倍。新探头和用了半个月的旧探头，也能差2微米。很多工厂把形位公差标到微米级别，说出来我都笑——你连测都测不准，谈什么做不做得出来？
说实话，我干了15年工艺，见过九成的过严标注，都是设计师甩锅，反正我标严了，你做不出来是你工艺不行，锅我不背。
基准错了，所有公差都是废纸
上个月还有个做工程机械液压杆的老板找我，说同轴度一直超差，报废率20%降不下来。我去看他的图纸，设计把液压杆杆身的外圆当基准，测内孔的同轴度。
问题是，杆身已经磨过了，外圆本身还有0.03mm的圆柱度误差，你拿一个本身就不平的面当基准，测出来的结果能准？
更离谱的是之前做变速箱输入轴的案例，设计要求以两端中心孔为基准测同轴度，听起来没问题吧？但是轴淬火之后，两端中心孔已经被热处理变形拉歪了，变形量最大能到0.02mm，你拿变形的基准去测合格的轴，当然全是超差。后来我们改了工艺，增加一道研中心孔的工序，把基准偏差降到0.003mm以内，报废率直接从18%降到1%。

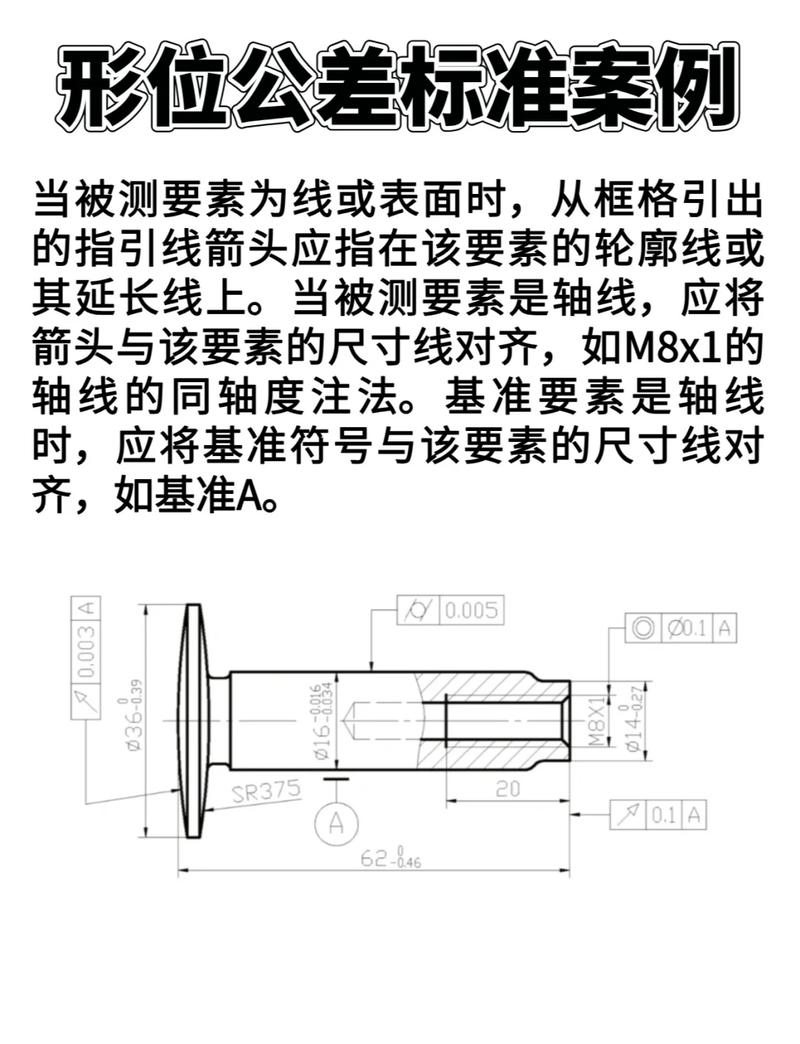

变速箱输入轴形位公差基准标注示意图
说白了，很多标注的基准，根本就是设计图上的理想点，实际加工、检测根本找不着这个基准。还有更绝的，我见过一个小零件，标了三个基准ABC，位置公差要求比零件本身的公差还严，做检具的厂家说，我做这个检具的成本都能买十个零件了，做出来还不一定准。这不是扯么。
没人愿意说破的产业化硬伤
没人愿意说破的产业化硬伤
很多人学形位公差都是从教科书来的，核心前提是什么？是零件是理想刚体。说白了就是，零件不会变形，怎么放都是那个形状。
但是实际产业化里，哪有什么理想刚体？
就拿薄臂轴承圈来说，夹紧在三坐标测量台上，夹紧力大一点，圆度直接变0.01mm，松开夹紧，零件回弹，圆度又合格了。你测出来的超差，根本不是零件本身的形状，是你夹紧给压变形了。那装机的时候呢？装机拧紧螺栓，零件一样会变形啊！你图纸上标了再准的形位公差，装机一拧螺丝，全变了。
这就是现在形位公差体系最大的盲区——它从根上就不考虑弹性变形的影响，所有的标注、检测都是基于自由态理想刚体，实际生产和装机全是受力态，偏差能差出好几倍。
还有，现在很多复合公差，比如位置度带最大实体要求，说起来能放宽公差省成本，实际加工的时候，一线工人根本搞不懂怎么算，检具厂做出来的检具本来就有偏差，测出来的结果模棱两可，全靠品检凭经验卡，扯皮的事每天都有。
不过话说回来，你说现在能改吗？改不了。整个行业的标准就是这么定的，所有的检测设备都是按这个逻辑做的，设计师只会按这个标准画图，没人愿意碰这个禁区，说白了就是大家都揣着明白装糊涂，只要零件能装机过测试，就没人管你标的公差对不对。真出了问题，就甩锅给工艺不行，反正错的永远不是画图纸的人。
