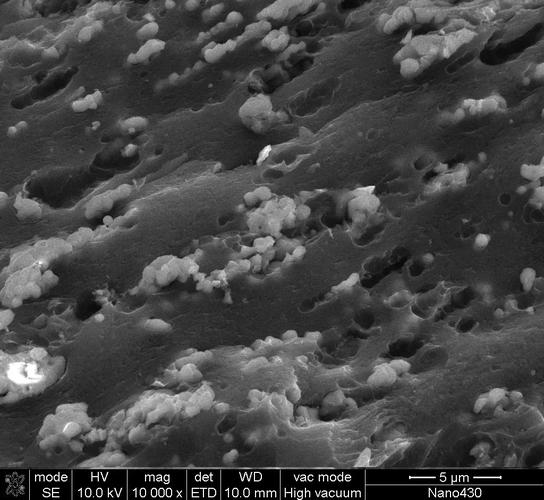

去年夏天，苏州一个做气体传感的团队找到我，说他们用了半年的纳米线传感器，基线漂得一塌糊涂，精度直接掉了两个量级。拆开封装，显微镜底下看——银浆和纳米线接触的地方，密密麻麻的氧化斑，像发霉的馒头。纳米线本身呢？完好无损。我一点都不意外，这种事儿，我见过太多了。
一个反常识的结论：纳米线器件的寿命，大概率不取决于纳米线本身，而是那个你花心思最少的环节——接触。说白了，就是你怎么把外界电路，可靠地搭到这根直径几十纳米的线头上。
接触，纳米线的阿喀琉斯之踵
我入行头几年，也犯过傻，以为只要合成出高长径比、缺陷少的线，器件就成了。后来被现实扇肿了脸。实测告诉你，一根直径30 nm的银线，两端采用电子束沉积的钛/金电极，没做任何后处理，接触电阻能飙到几十千欧，而线本身的电阻才几百欧。差了两个数量级！而且这还不是最糟的——加电循环几次，或者搁置几天，电阻能漂移30%以上。
根源在哪？肖特基势垒。纳米线和金属电极的界面，根本不是教科书上画的理想欧姆接触，而是存在一个讨厌的势垒。尤其是氧化物纳米线，表面态多到离谱，费米能级钉扎效应让你想调势垒都没处下手。退火？试过，快速热退火做到350℃、氮气氛围，确实能降接触电阻，但一致性极差，同一批样片，有的降了一个数量级，有的纹丝不动。更恶心的是，退火后金属原子会扩散进纳米线，弄出新的缺陷能级，长期可靠性反而更烂。
为什么传统封装在这里集体失灵？

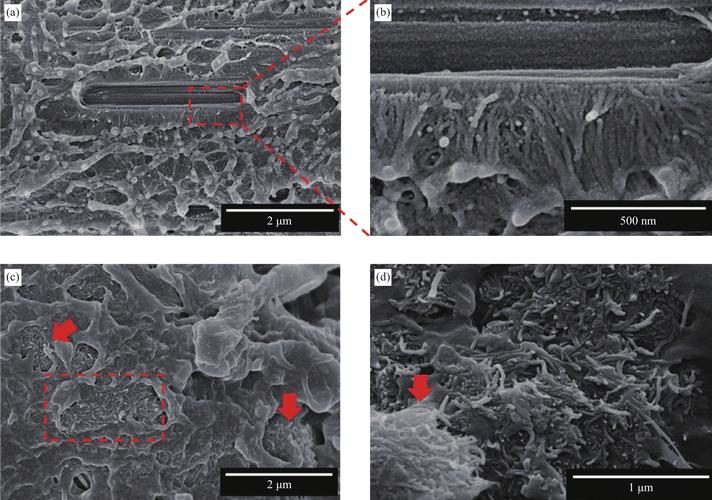

有人问，用成熟的半导体封装工艺不行吗？唉，都是一把辛酸泪。打线键合？超声波能量稍微大一点，纳米线直接震断，或者搭接处产生微裂纹，当场测可能没问题，老化实验一跑就挂。导电银胶？固化时的收缩应力，能像拔草一样把纳米线从基底上扯下来。我们做过统计，手工涂银胶连接纳米线网络，良率不到60%，而且每根线的接触情况天差地别，器件性能离散度大到根本没法量产。
后来有人搞转移工艺，把CVD生长好的线弄到带氧化层的硅片上，再用光刻开窗做电极。听起来挺靠谱对吧？但你想过没有，转移过程中，纳米线不可避免会接触有机溶剂，表面吸附一屁股残留物，光刻胶也除不干净，这些鬼东西夹在中间，接触能好就见鬼了。我们试过氧等离子体清洗，确实能去掉一些，但也会把纳米线表面搞粗糙，引入更多悬挂键，接触势垒不降反升。说白了，这就是一个跷跷板，按下葫芦浮起瓢。
那些年，我们交过的学费
做过纳米线FET的都知道，接触电阻大了，跨导被生生吃掉，迁移率数据全是假的。有一次，一个博士生测出某氧化物纳米线的迁移率高达120 cm²/Vs，高到我怀疑人生，马上让重测，结果发现是探针台漏光和接触电流不稳搞出的假象。还有用聚焦离子束（FIB）做电极的——镓离子注入，直接把接触区污染成筛子，还谈什么低阻？这些小陷阱，书里不会写，全凭血泪教训。
更隐蔽的坑：电迁移。大电流密度下，接触点的金属原子会沿着界面迁移，形成空洞或小丘，几个月后彻底断路。我们做过加速老化，80℃、10⁵ A/cm²电流密度，银纳米线器件平均失效时间才200小时，而同样的银薄膜导线撑了2000小时都好好的。差距就在接触点那一点点瓶颈上。
理论盲区与苟且的出路
学术界这些年发了海量paper，什么异质结构、核壳设计、掺杂工程，可一到真正要往电路里集成，全歇菜。为什么？因为没有一个普适、可量产的接触工艺标准。每个实验室都在用自己的一套土办法，参数不公开，结果不可复现。工业界要的是SPC（统计过程控制），你连关键工艺窗口都拿不出来，谁陪你玩？

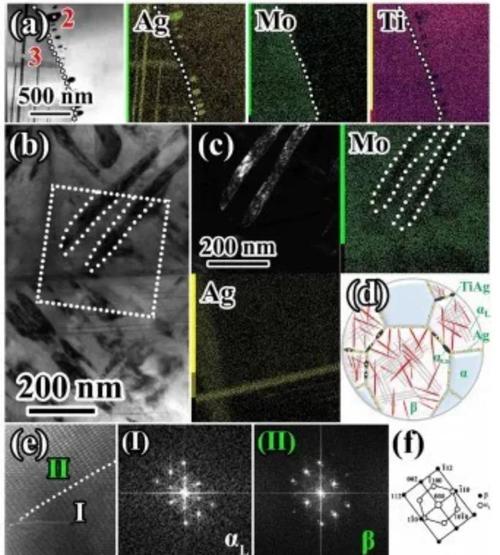

我现在的做法，说起来挺没面子的——退回去用原子层沉积（ALD）先给纳米线裹一层超薄氧化铝，钝化掉表面态，然后再做金属蒸镀。实测接触电阻能稳在一个较窄的范围里，良率提到85%以上。但ALD成本高到肉疼，一片4寸晶圆镀一次，成本多出200多块，量产根本扛不住。所以，这就是现实：不是没解法，而是解法的代价你付不起。
要说纳米线产业化的最大死结，我认为就卡在这个点上。合成可以放大，排列可以用介电泳或剪切力搞定，唯独接触，需要针对每种材料体系去摸索那套“刚刚好”的界面工程，而且是纯经验性的，没啥理论能指导你一步到位。有次开会，一个做碳纳米管的同行拍着我肩膀说：“兄弟，我这坑比你更深。”——好吧，那我心里平衡多了。别指望纳米线明天就大规模商用了，除非你愿意为一根线花上百块的封装成本，那当我没说。
