涂头一开，流平全废，检测单上却写着“合格”

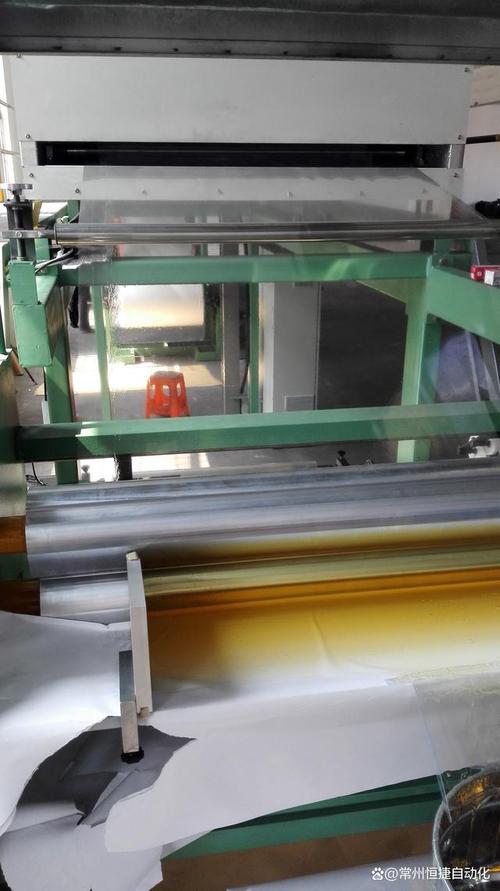

上个月东莞那家做涂布机的厂，又栽在黏度上。胶槽里拉出一坨坨橙皮纹，产线停了大半天，品控拿着转子黏度计复测，读数稳稳落在工艺窗口内——1200±50 mPa·s，分毫不差。可涂到膜上就是不对。
这种翻车太熟了。不是设备问题，不是料温没控好，而是从根上就信错了指标。
实话讲，从业十五年，我看见太多工艺文件上只标一个“黏度”，后面跟个数字，好像那就是流体的DNA。全是坑。
最讽刺的一次，苏州某UV胶固化后强度掉得离谱，供应商咬死黏度没变。结果我们拿流变仪一扫——5 s⁻¹ 下 1800 mPa·s，50 s⁻¹ 只掉到 420 mPa·s，剪切变稀严重到离谱。可他们的现场检验永远在低转速、单点测，根本不知道胶在高速涂头下早稀成水了。
单点黏度？那玩意儿连参考都算不上
现在还有一半工程师抱着这样的想法：黏度嘛，随便挑个转子，读数出来就完事。可流体是非牛顿的你知道吗——它根本不是一根直线！你拿LV3号转子在30转，我拿SC4-28在10转，测出来天差地别。没有剪切速率曲线的黏度值，说句难听的，等于废纸。
而且别忘了时间依赖性。触变体系静置以后变稠，搅动又变稀，你把胶水从吨桶打到点胶头，管路里剪切历史完全不同。到阀口那一刻的黏度，跟你烧杯里放十分钟后的值，能差出30%去。可品控会在意这三十秒吗？不会。

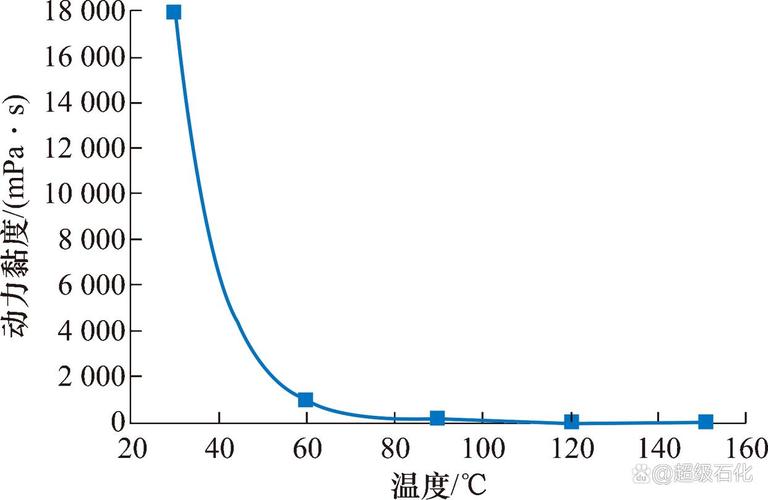

还有温度。教科书说黏度随温度指数变化，大概每度降个5%~8%，但实际产线控温精度±2℃就算好了，有些胶黏剂恰恰在窗口边缘陡变。某次做低温头盘，23℃调好，现场25℃就流挂，一查，体系里树脂的氢键网络恰好在24.5℃附近断裂，黏度塌方式下降，手册上根本不会写这种拐点。
工艺窗口的幻觉与流变学的漠视
我们的工艺标准，喜欢画个框——黏度下限别拉丝，上限别流不动——仿佛只要落进去就万事大吉。可实际生产中，流体经过模头、刮刀、网纹辊，经历的剪切速率跨度动辄从 0.1 到 10⁵ s⁻¹，你的单点黏度只能代表某一个瞬间。真正的可加工性，老老实实得看流动曲线。
但谁去测？忙得要死。一个完整流变曲线做下来，加上恢复时间、温度扫描，少说四十分钟。生产等不起。所以普遍妥协成“快速黏度检测”，然后眼睁睁看着批次波动，所有问题全甩给“来料异常”。
这还不是最要命的。在一些领域，连术语都用混——黏度、稠度、触变指数，完全不加区分。环氧胶泥的“不发流淌”靠的是屈服应力，根本不是黏度，但现场工人聊起来，一律说“太稀/太稠”。你把数据解释给他听，他点头，回头又去调溶剂。
说到底，黏度这个参数早就被滥用了。它只是个表观物理量，却被当成工艺调试的万能开关，真遇到非牛顿流体、高填充体系、相变材料，立马失灵。可我们行业里，愿意翻开流变学教材的老工程师，越来越少。
就这么个现状——测量手段落后，理论认知断层，标准脱离实际。偏偏制造端还在疯狂卷效率，出了事就加检测频次，检测本身却是歪的。这个死结不解开，黏度陷阱，还会有无数人掉进去。
