2026-08-07 07:34:40 分类：材料工艺
这事儿说起来就来气。去年有个项目，客户指定用某款高温尼龙，数据表上熔点写得明明白白：340℃。结果呢？注塑出来全是气泡，模具温度不过295℃。客户拍桌子骂我们工艺有问题，我直接飞过去对质——切开机台喷嘴，残留料渣的DSC一跑，熔融峰起始点只有312℃。找原料商理论，对方轻飘飘一句：哦，我们那个数据是峰值温度。数据表上的熔点，十有八九是峰值，这玩意儿能信？
熔点的定义，本身就是一笔糊涂账
说实话，刚入行那会儿我把熔点当金科玉律。后来被坑多了才明白，这行业压根没统一标准。测DSC有人用5℃/min升温，有人用20℃/min，峰值能差出十几度去。同样叫“熔点”，塑料看的是熔融峰值，锡膏看的是固相线温度，陶瓷粉末——不好意思，压根没有熔点，叫烧结温度。可笑不？一个词，三种尺度。
塑料熔点DSC曲线峰值与起始点对比
我干过最蠢的事，是拿PE的维卡软化点当熔点用。书上都教维卡点，可热变形温度跟熔点是两码事啊。那次做挤出成型，料筒温度照着“熔点”设，结果料在螺杆里就打滑，死活挤不出来，最后拆螺杆发现树脂根本没完全熔融——不是没热透，是结晶区没全打开。懂行的都明白，半结晶聚合物真正吃透，得看熔融焓，光看温度有个屁用。
服役环境，能把实验室熔点摁在地上摩擦
图纸上标的熔点，那是纯物质在标准大气压下的值。车间里呢？真空炉、高压注塑、甚至有氧环境——温度没变，分子链断没断可不好说。前年给军工做密封件，氟橡胶O圈说是耐300℃，结果在280℃液压油里泡了仨月就失效了。查失效分析，不是熔化，是油里添加剂把交联键分解了。熔点？早就被化学介质给轮了。
测试时候更逗。有一次测焊锡熔点，用TMA测，探头压下去一点点就判定软化，换激光反射法测，同一块料差出15℃。后来供货商才坦白，他们掺了回料，DSC峰给拉宽了，根本没法准确定峰温。所以现在我看来料，先扫个DSC看看峰形，尖峰才靠谱，驼峰直接退货。什么标称熔点，自己跑一遍才敢信。

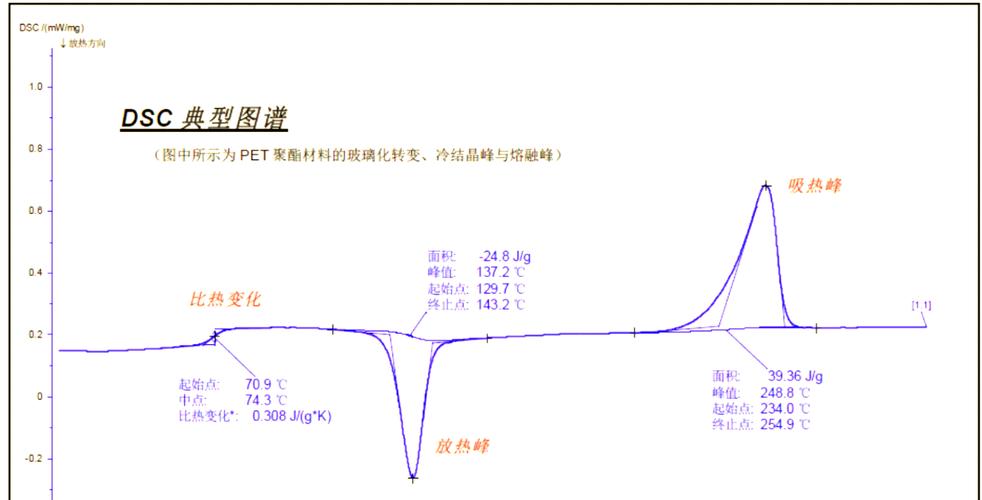

焊锡熔点实测驼峰形DSC曲线失效图
你死守的那个熔点，可能根本不是最要命的温度
你死守的那个熔点，可能根本不是最要命的温度
别笑，多少人栽在玻璃化转变上。聚碳酸酯，明明熔点230℃，车间师傅一看模具才90℃，就敢开模取件。结果零件出来变形，他还委屈：又没到熔点！到了玻璃化转变温度，链段就开始动了，刚性直接掉一半，这跟熔不熔有毛线关系？ 做结构件不看热变形温度，对着熔点瞎较劲，不死才怪。
反过来讲，有些料压根不用到熔点就废了。POM，150℃就开始解聚，甲醛嗖嗖往外冒，你机器设到175℃的熔点，料还没化先把自己毒死了。我那台注塑机为这事清过两次螺杆，现在旁边常驻甲醛报警器。工艺参数卡上要只写熔点一个数，就是害人。
还有更隐蔽的——杂质。做过合金的都懂，哪怕混进0.1%的铅，锡的熔点能从232℃直降到180℃以下。封装厂那回出批量空洞，X光一看，BGA球里析出低熔点相。熔点是降了，可那焊点强度跟纸糊的一样。熔点的下降，往往是灾难的预告。 盯着名义熔点不放，等于闭眼开车。
说到底，熔点就是个实验室条件下的标签。车间里热历史、剪切、氧化、杂质，哪个不能让它面目全非？别再把数据表上的那个数供着了，自己动手测，结合工况量，盯着失效阈值——那才是保你产线不崩的真熔点。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：熔点那个破数字，骗了老子十五年
文章链接：https://www.yqhljx.com/list_11/329.html
