上个月，客户现场出了个大雷。一个用在化学品管道上的FKM密封圈，安装才两周就肿得像个面包圈，直接导致泄漏停产。拿回实验室，按ASTM D471浸在标准溶剂里，嘿，体积变化只有5%，完全合格。这就是我今天要骂的——实验室耐溶剂性数据，在真实工况面前就是一张废纸。别跟我扯什么“模拟”，你模拟得了溶剂里的微量酸、水分、氧化副产物吗？模拟得了循环载荷和温度梯度吗？这些因素叠在一起，能让耐溶胀性从“优秀”直接变成“秒崩”。
实验室的伪命题：纯溶剂浸泡就是自嗨
干了15年工艺，我敢说，市面上80%的耐溶剂性测试——都是自欺欺人。标准方法用的溶剂？分析纯，99.9%单一组分。可产线上跑的溶剂呢？那是些啥玩意儿？回收循环用了N遍的乙酸乙酯，里头混着水、乙酸、低聚物残渣；清洗枪用的“混合溶剂”，批次之间成分能差10%以上。实测发现，某聚氨酯涂层在纯甲苯里溶胀率3%，在含5%甲醇和痕量盐酸的甲苯里——对，就是那些清洗设备带进来的杂酸——溶胀率直接飙到18%，表面起泡，脱落。这种“协同溶胀”效应，教科书上轻描淡写，标准方法避而不谈。你拿纯溶剂数据去指导选材，不就是给自己挖坑？

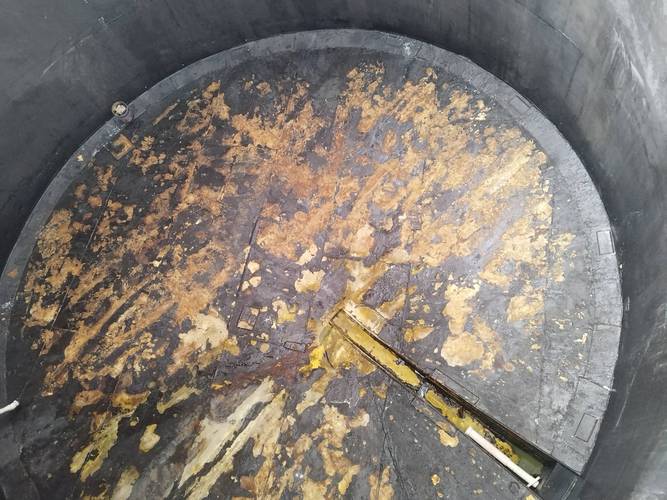

更可笑的是，好多人连浸泡温度都搞不定。标准定在23±2℃，可实际管道冷热交替，溶剂温度能从10℃蹦到70℃。温度一高，扩散系数呈指数增长——阿伦尼乌斯方程不用我多说了吧——溶胀行为完全不是那回事。有次我处理一个失效，环氧涂层在常温煤油里泡一年没事，但在60℃煤油-水混合液里三天就起泡，因为水分子在高温下更容易渗透，把涂层从基材上顶起来。这些测试报告上会写吗？不会。他们只给你一个漂亮的合格结论。
应力下的真相：静态浸泡是个笑话
问题还远不止溶剂纯度。绝大多数测试，都是把试样往瓶子里一扔，泡着，测测体积、硬度变化。可实际工况下，材料是受着载荷的！一个密封圈在法兰间承受着15%的压缩形变，一个涂层在管壁上随着热胀冷缩反复拉伸，这时候溶剂的破坏力是几倍放大。这就引出另一个盲区：耐溶剂性与交联密度之间，根本不是线性关系。我见过很多配方工程师，一听说耐溶剂不行，就猛加交联剂，把交联密度提到天上。结果呢？静态溶胀率确实下降了，但撕裂强度、断裂伸长率暴跌，材料变脆。在振动工况下，微裂纹迅速萌生，溶剂沿着裂纹尖端、在毛细作用下往里钻——这叫“溶剂致应力开裂”，ESCR。交联密度过高反而促进了开裂，因为基体丧失了耗散能量的能力。我处理过一个案子，客户用高交联FKM，在动态弯曲的油管连接处，寿命比中低交联的还短。他们测试报告上溶胀率只有2%，以为自己捡到宝了，结果现场不到三个月就裂成渣。这种在应力-溶剂协同作用下的评价方法，产业界至今没有统一标准，全是各家凭经验摸索，理论严重滞后。
所谓的“耐溶剂”涂层，一划就破

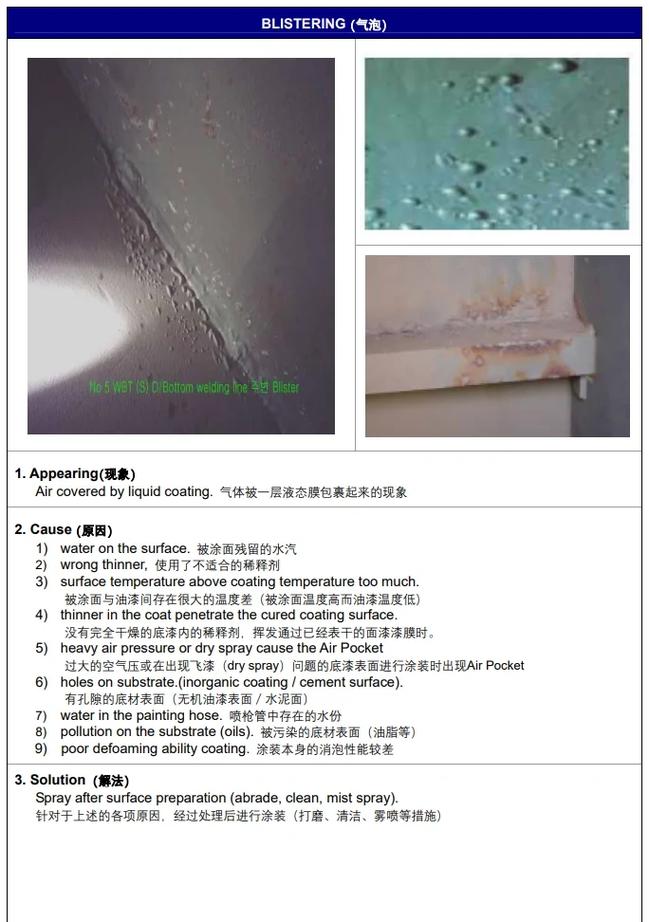

还有一种自嗨：把耐溶剂性等同于化学惰性。尤其是一些聚四氟乙烯涂层、陶瓷填充涂层，宣传的时候把耐溶剂性吹上天。可他们从来不提，在实际施工和运行中，涂层表面能永远完美无瑕？一个微小的划伤，一道裂纹，哪怕是施工时落了一粒灰尘造成的针孔，都会让溶剂绕过屏障，直捣基材。这就不是“耐溶剂”的问题了，而是界面腐蚀（Undercut Corrosion）。溶剂顺着缺陷渗透，在涂层下积聚，产生渗透压泡、丝状腐蚀，最后整片剥落。你说你耐溶剂性好？如果耐不住“带缺陷使用”这一关，那等于零。现在产业化的硬伤恰恰就在这里：所有出厂检测都基于完好试样，可现场没有完好的。我们缺一套评估“带伤口”材料耐溶剂性的方法，更缺能把缺陷自愈合或把渗透产物导出的设计思路。大家还在死磕纯化学耐受性，路越走越窄。
话说回来，吐槽这么多，不是要否定耐溶剂性指标，而是提醒同行：别把测试数据当安全承诺。拿到一份报告，先问：溶剂组分是实测组分吗？有温度循环吗？有应力吗？表面有损伤容限吗？如果答案都是否，那你最好把安全系数放大3倍，再配以防涂鸦式的现场加速浸泡试验。别等出了事，才想起来打电话问我“明明测试合格的啊，怎么就坏了呢”。这种问题，我这些年听得耳朵起茧。
