上个月，某新能源车企的电池托盘又报废了一整炉。就因为几个肉眼难辨的气孔，0.2mm，够小了吧？氦检漏直接判死刑。客户拍着桌子吼：你们到底能不能搞定这么简单的缺陷？我拿着失效件，对着光看那些针尖大的孔洞，苦笑。搞定？这玩意儿压根不是你想搞定就能搞定的。
气孔，说白了就是充型过程里没来得及跑掉的气体凝固后留下的空腔。听起来多简单，教科书上一页纸就写完了。但你到车间去，对着每天几十吨的废品率，就会发现那页纸是废纸。我入行第三年的时候，一个铸铝变速箱体，气孔问题折腾了四个月。从熔炼温度、除气时间、模具温度、浇注速度、排气槽设计……所有参数翻了个遍，金相室里切开的试块摞起来有半米高。最后发现，问题出在南方六月的湿度上——原材料铝锭在仓库里吸了水汽，投料前没烘干，就这么个事。我师父叼着烟说：工艺的尽头是玄学，你信了吧？
气孔是材料的自由意志

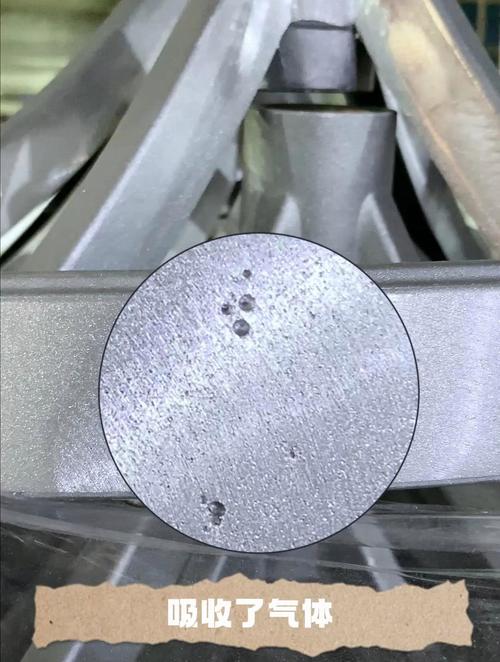

干了这么多年，我越来越觉得气孔不是工艺缺陷，是材料的“天性”。金属液在炉子里，你非要让它纯净得像蒸馏水？不对，那里面溶解的氢、氧、氮，还有反应生成的水蒸气、一氧化碳，都是活生生的。你拼命除气，精炼剂、旋转喷吹氩气，甚至上真空处理，结果呢？浇注温度一高，氢的溶解度又升上去了；或者凝固时枝晶间的溶质偏析，局部过饱和又析出了气泡。更别提那些缩松和气孔的共生体，根本分不清是谁嫁祸给谁。信不信由你，某些牌号的铝合金，你哪怕把含氢量控制到0.1ml/100g以下——已经是极限了——厚大截面中心照样出针孔。为啥？因为凝固补缩通道一堵，剩下的液相在负压下自己沸腾了，那叫析出性气孔？不，那其实是缩松穿了件气孔的马甲。

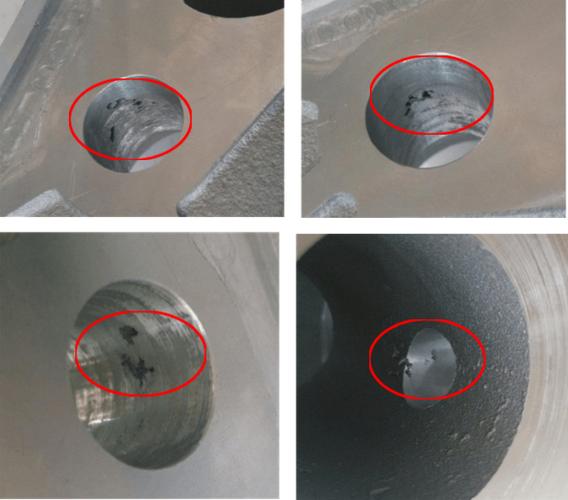

还有一种气孔最让人头皮发麻：反应气孔。球铁件表面的皮下气孔，密密麻麻，像癞蛤蟆的皮。你查MAGMA模拟，流场完美，温度梯度合理，开箱一照X光，全废。后来发现，型砂里的树脂粘结剂含氮量高了那么0.3%，铁水里的镁跟它一反应，氮气直往上冒，刚好被氧化皮盖住，就藏在表皮下面。0.3%！那种无力感，你懂吗？
现场的荒诞与直觉
气孔最荒诞的地方在于，它常常跟你玩捉迷藏。昨天同样的参数干出来全是好的，今天就开始批量出针孔。你调出所有监控数据，熔炼记录、浇注温度、压射速度曲线……平滑得像心电图。到底哪里变了？最后一个老翻砂工说：夜里那场大雨，屋顶漏水，掉到砂处理线上混进了一小撮湿砂。你气不气？我实验室里真空浇注的试样，气孔率能稳定在0.05%以下，但一到量产线，这个数字能跳到0.8%，十倍多的差距。自动化的极限就在这里——你永远无法把所有环境变量都控死，而气孔偏偏就对这些微扰动敏感得像精密天平。
我曾在一条压铸线上做过一个“蠢”实验：故意调高快压射速度，让金属液在料筒里产生更多卷气，然后观察气孔分布变化。理论说，速度越快，充型越紊流，气孔越多。结果呢？反而因为提前凝固的激冷层比较完整，气孔被限制在中心厚壁处，远离泄漏敏感区，成品率居然提升了两个点。你看，现实就是这么打脸。书本上那些基于理想流体和牛顿冷却定律的公式，一遇到真实模具的复杂热场和边界滑移，就成了理论家的自娱自乐。
从“消灭”到“管理”——一场痛苦的顺从
大概五年前，我开始转换思路：别总想着消灭气孔，不如学会怎么跟它共存。这观点一抛出去，同行的老工程师骂我离经叛道。但你看，航空发动机的涡轮叶片，那时候已经开始引入“容许气孔”的设计准则了——疲劳寿命预测模型里，气孔尺寸分布是作为初始损伤设定的。既然不能没有，就定量评估它对性能的实际影响，然后在设计上留出安全裕度。这不叫妥协，这叫工程思维。
落实到工艺上，就是策略变了。以前搞真空辅助或者振动除气，费老劲想把气孔率压到零。现在，我更关注气孔的形态和位置。通过控制凝固顺序和压力，把气孔“逼”到非关键区域，或者让它们变成圆整的、应力集中小的形态。高压铸造里的局部挤压，还有半固态流变成形，其实都暗合这个道理——不是把气体赶走，而是让它在指定区域、以指定尺寸析出。听起来像在驯养猛兽，对吧？
但这里有个硬伤，根本绕不开：我们至今没有一套靠谱的在线实时气孔监测与反馈系统。X光或者CT都是事后检测，发现问题时一炉料已经全废了。熔炼时的测氢仪响应慢、维护难，而且只能测游离氢，固溶的、化合的全抓瞎。更致命的是，气孔形成的机理模型落后得不成样子。计算模拟软件还停留在基于达西定律的宏观缩松判据，顶多耦合个双膜理论去猜气孔，跟实际凝固过程中微米级气泡的形核、生长、合并动力学差着十万八千里。也就是说，我们搞工艺的，基本上就是凭经验和试错在摸着石头过河。实验室里可以一篇篇发论文谈什么相场模拟，对不起，车间机器一响，那些模型就哑火了。这就是当下产业化的盲区，也是我15年越干越敬畏的原因——我们知道多少参数能引发气孔，却永远不知道这一炉、这一模到底是哪个参数组合最终导致了那个致命的小孔。而它，就静悄悄地躺在那里，等着你的产品在运行中突然失效。
气孔，我治不了你。我只能像了解一个老对手一样，熟悉你的脾气，然后借着你的性子，让事儿勉强能往前走。这大概就是工艺的真相吧。
