2026-10-07 17:08:50 分类：材料工艺
去年给华东某主机厂做悬架弹簧失效分析，12台车断了17根，全是符合国标的60Si2Mn弹簧钢。成分合格，硬度合格，探伤合格，就是跑不到额定的25万公里，断得猝不及防。
国标达标，照样断给你看
那批料我亲手测的，拉伸强度1620MPa，正好卡进国标要求的1570-1720MPa区间，延伸率9%，比国标要求的5%高了快一倍，怎么看都是合格料。
汽车悬架断裂弹簧钢失效试样
说实话，这种情况我见得太多了。做这行15年，太多人把国标及格当成了能用的标准。说白了，弹簧钢要干的活，是几十万次反复拉压不变形不断裂，核心是疲劳寿命，但国标根本没给疲劳寿命的硬性要求，只要强度延伸率过关就算合格。同一块料，强度卡在区间下限1580MPa，和卡在上限1710MPa，疲劳寿命能差三倍多，你找谁说理去。很多小厂为了省成本，故意把强度往下控，因为强度低一点，淬火不容易裂，成品率高，反正国标认，下游也只查强度，凑合用呗。
脱碳层就是没人在乎的隐形杀手
调成分控强度人人都会，到脱碳这里，十个厂有八个在放水。上个月去山东一家做商用车气门弹簧的工厂，轧钢用的还是十几年前的开敞式加热炉，舍不得通保护气氛，轧出来的弹簧钢表层脱碳层深0.12mm。他们钢丝公称直径是11mm，国标允许脱碳层不超过公称直径的1%，也就是0.11mm，差了0.01mm，厂长跟我拍胸脯，说就差一丝，不影响用，通保护气氛一吨多花80块，一年多几十万成本，犯不上。

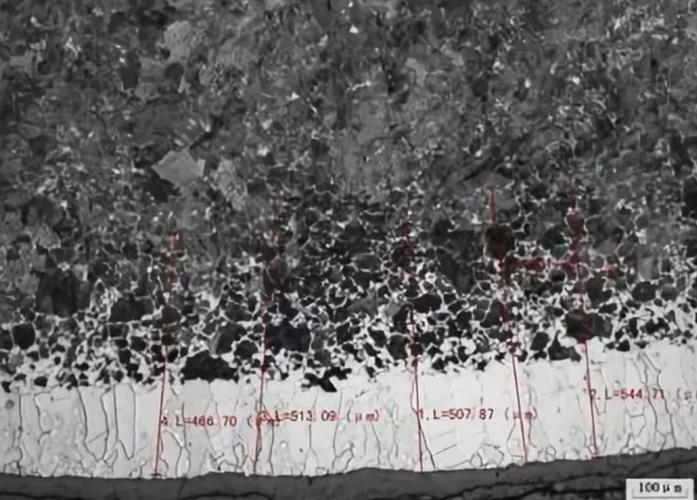

弹簧钢表层脱碳显微组织金相图
哦豁，做台架疲劳试验，额定要求100万次循环不失效，结果这批平均72万次就断了，断口全是从表层起源的裂纹。实测发现，脱碳层哪怕只厚0.05mm，疲劳寿命直接掉一半。为什么？脱碳层少了碳，硬度比芯部低了整整30HRC，一拉一压，变形全集中在软乎乎的表层，裂纹长的比什么都快。不过话说回来，真不是所有人都不知道这个道理，就是算经济账算错了。通保护气氛一吨多花八十块，一根成品悬架弹簧才用几公斤料，摊到每根头上才几毛钱，卖的时候一根多收一块钱客户都看不出，就是没人愿意出这个成本，都抱着侥幸心理，觉得出事轮不到我。
根本绕不开的产业化硬伤
根本绕不开的产业化硬伤
现在到处都在吹什么高强弹簧钢，什么新型合金，说能做到2000MPa以上强度，帮汽车减重几百公斤，听起来特别美。我就说一个问题，强度上去了，高强弹簧钢的氢脆敏感性，到现在全行业都解决不了，理论上都没有完美的方案，更别说批量量产了。弹簧钢要防腐，大部分要镀锌，镀锌之前要酸洗，酸洗必然吸氢，氢进到钢里，就像埋了无数个小炸弹，放久了自己就炸。你说去氢啊，去氢热处理要加温，温度高了，钢的强度掉下来，你千辛万苦做出来的高强钢白扯，温度低了，氢出不干净，放个两三年，自己就断了。前几年我接触过一个案子，一批出口的户外健身器材弹簧，发货的时候全合格，堆在港口放了一年，断了三分之一，全是氢脆断裂，老板赔了几百万，货拉回来当废铁卖，哭都没地方哭。还有那个杂质控制，现在吹高纯弹簧钢，把硫磷降到极致，确实能提寿命，可一吨贵两千块，下游客户要低价，你高纯货根本卖不出去，你用普通纯度的，有个十几微米长的硫化物夹杂，就是天生的裂纹源，该断还是断。现在行业就是个怪圈，下游要轻量化要高强度要便宜，上游就跟着炒新材料新概念，把几十年前的老工艺改个名字就卖高价，真正卡脖子的脱碳、氢脆、杂质这些老问题，没人愿意沉下心花成本改，都想着赚快钱。你要做靠谱的产品，就得自己扛成本，不加钱做出来的，就是一堆定时炸弹。别扯什么技术突破，绕不开就是绕不开，你不花钱解决这些老问题，吹什么都没用。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：弹簧钢：产业化中绕不开的隐形硬伤
文章链接：https://www.yqhljx.com/list_11/3980.html
