2026-10-08 05:32:52 分类：材料工艺
去年给某军工配套做的一块吸波样板，室温1GHz下稳定衰减42dB，拉去西北戈壁靶场放了三个月，拉回来复测，直接掉到17dB。
这不是个例。
很多圈外人觉得，吸波材料不就是把导电填料或者磁性填料混到粘结剂里，做出来达标就行？真相是，九成以上的实验室样品，死在实际应用的第一关。
实验室测的达标，都是开了美颜的结果
现在所有公开的吸波性能数据，几乎都是干态恒温25℃下测出来的。
实际用吸波材料的地方，哪有这么好的环境？无人机蒙皮夏天晒完表面能到72℃，沿海盐雾湿度85%，5G基站的塔桅上，冬天零下二三十度夏天零上六十度，温差快一百度。
前年跟某985课题组对测他们的新碳基复合吸波材料，论文数据写的2-18GHz全波段反射率全部低于-10dB，拿到我司盐雾试验箱放168小时，拿出来一测，一半频段反射率直接飘到-3dB以上。说白了就是不吸波了，跟贴一块铝板没区别。
为什么会这样？
他们配方里用的廉价环氧树脂粘结剂，吸波填料是改性锰锌铁氧体，一吸潮，填料表面介电常数直接飘了2个数量级，原来设计好的阻抗匹配完全乱掉，不翻车才怪。
对了，还有更隐蔽的坑。很多论文里的测试样品，是实验室压片压出来的，厚度公差控制在±0.02mm以内，实际量产涂布的时候，卷材的厚度公差一般是±0.3mm，就差这0.3毫米，峰值吸波频率直接飘出1GHz，预定的波段根本不吸，你说要命不要命。
吸波材料盐雾老化后反射率测试对比图
吹出来的全波段吸波，九成是偷换概念
现在不管是行业展还是招商会，全波段吸波是最火的噱头，张嘴就是1-18GHz全覆盖。
我见过不下十个厂商拿样品过来吹，我掏出矢量网络分析仪一测，脸都绿了。
实话告诉你，能把1-18GHz全波段反射率都压到-10dB以下的吸波材料，厚度必须超过10mm，你给隐身无人机用，10mm厚的吸波材料贴满机身，整机重量直接多出来200公斤，航程掉15%，哪个总师敢用？对吧？
上次展会上碰到一个卖超薄吸波材料的，说0.5mm厚就能全波段，我当场测了16GHz以上的频段，反射率直接飙到-2dB，和没贴一样。他还跟我辩，说我们说的全波段是1-18GHz，低频你测了吗？哦，原来低频达标就敢吹全波段，高频直接蒙混过关，这不就是骗外行吗？
吸波的底层逻辑摆在这里，四分之一波长匹配绕不开，要吸低频，比如1GHz，波长就有30厘米，四分之一就是7.5厘米，你要想做得薄，就得靠磁性填料提磁损耗，可填料加的多，粘结剂就少，材料硬得像板砖，根本没法贴在复杂曲面上。
物理定律，谁都改不了。吹超薄全波段的，不是不懂，就是坏。

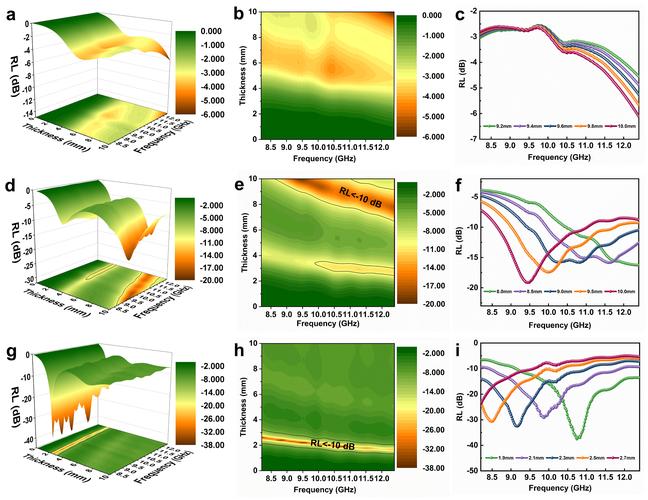

不同厚度吸波材料峰值吸波频率对比曲线
产业化根本绕不开的三道死坎
产业化根本绕不开的三道死坎
我干工艺15年，见过上百个项目，从实验室到量产，能活下来的不到十个，全栽在这三道坎上。
第一道坎是成本。高性能的球形羰基铁填料，一吨现在八万多，还得球磨24小时改性，再做涂布成型，最后一平米成品成本就过千，民用市场根本用不起。现在5G基站要吸波，运营商采购预算一平米才几十块，只能用导电铜箔凑活，吸波材料根本挤不进去。
第二道坎是老化。我到现在没见过哪款吸波材料，能在户外露天环境放十年，性能衰减不超过20%。羰基铁会氧化，碳纳米管放三五年就团聚，导电高分子会光降解，哪怕你做了表面包覆，最多也就能撑五六年，五年之后性能掉一半，谁去给你一块块换？难道每年拆下来重贴？成本谁出？
第三道坎是性能和重量的死矛盾。要吸波性能好，就得加填料，填料加的越多，密度越大，材料越重，飞行器、便携设备根本用不了。填料加少了，性能不够，撑不起要求。这个平衡，到现在没有任何人能破局，所有说突破了的，都是在某一个特定场景下的取舍，换个场景就不行。
说实话，现在行业里大部分所谓的创新，都是换个填料换个粘结剂发论文，拿项目经费，真到应用端，根本解决不了问题。没人会提前给你说这些，大家都忙着吹前景，骗投资。
就这，没什么好展望的，坎就是坎，绕不开就是绕不开。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：吸波材料：行业里没人敢直说的真相
文章链接：https://www.yqhljx.com/list_11/4008.html
