上个月刚结了一个失效分析的活，说出来挺有意思。客户做数控刀具的，新上的涂层线，做出来的硬质多层膜，总是切几千件就整块起皮脱落，换了三批基体都没解决。
一开始谁都没往层间想
拿到样件第一反应，顶层TiN硬度不对？打了显微硬度，符合设计值。厚度不对？测了荧光，每层公差都控制在±0.5微米以内，比要求还严。晶向错了？做了XRD，峰位完全对得上。
卡了快一周。我那时候天天泡电镜室，眼睛都花了，差点就甩锅给基体前处理了！后来磨了一个透射样，放大到十万倍看截面，才看见那玩意儿。
多层膜截面透射电镜层间微间隙图
就在底层TiCN和中间Al2O3层之间，飘着一条几乎看不见的暗带。不是杂质，是应力释放后攒出来的微间隙，最宽的地方才十几个纳米，普通扫描电镜根本看不见。
追根溯源，是产线工艺里，层切换的时候，抽气过渡给了10秒，工艺员写程序的时候直接抄的旧工艺，没人觉得这十几秒能出问题。就是这十几秒，前一层的残余反应气体没抽干净，新层的成核不均匀，硬生生留了这么个裂缝种子。
多层膜的核心从来不是“多层”
说实话，干这行十几年，见过太多误区。很多人做多层膜，一上来先数层数，觉得层数越多性能越好，拼了命往上堆。其实不对。
多层膜设计，本来是拿不同层分摊性能：要抗磨损的，顶层够硬；要结合好的，底层匹配基体模量；中间层用来过渡应力，哪一层都不能少，但缺了合格的层间界面，所有设计都是白搭。
我之前碰过一个光学多层膜的项目，每层折射率都卡到千分位精度，做完测试整个透射率掉了快8个百分点（估算）。拆开来才发现，溅射的时候，前一层的靶材残留物沾在界面上，不到一个纳米厚，直接把整个干涉效应带偏了。

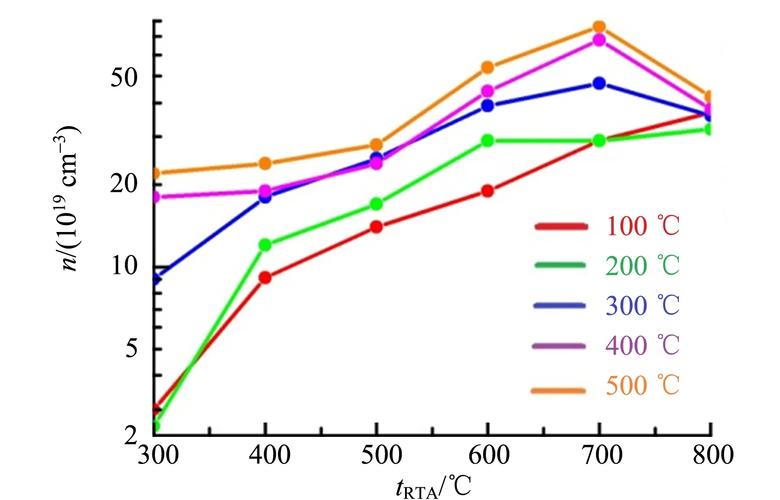

磁控溅射多层膜层间温度变化曲线图
所有多层膜的性能，都是靠界面串起来的。每层沉积的时候，温度、偏压、气体比例都不一样，切换参数的那几十秒，就是界面问题的高发窗口。绝大多数产线的工艺表，只会给你每层稳定阶段的参数，切换过程的斜坡变化，全是默认值，没几个人愿意改。
你测整体性能的时候，平均应力、平均硬度全对，根本看不到层间攒的那点局部应力差，举个示例，内层拉应力1GPa，外层压应力1.8GPa，界面没有过渡，这个应力差直接就把界面扯开了，平时看不见，一受力就炸。
调工艺攒下的实招
调工艺攒下的实招
没什么高大上的理论，都是踩坑踩出来的经验。
第一个，层切换别图快，能做线性过渡就别直接跳。原来1秒切完氩气流量，改成15秒线性斜坡，不影响产线节拍，就多十几秒，但是界面原子能充分混合，应力差直接降一半。
第二个，别追求界面百分百干净分明，适当让界面掺5%到10%的邻层成分，不是杂质，是给应力搭个缓坡。之前那个刀具失效的案子，就改了程序里的过渡参数，没加一分钱成本，寿命直接翻了两倍还多。
不过话说回来，也不是所有情况都要过渡。比如做亲水-疏水双层功能膜，就是要层间功能分界清楚，那反而要快切，切层的时候多抽5秒真空，把残留的前躯体蒸汽吹干净，不然界面混了，两种功能都出不来。没有通用公式，得看你要什么。
还有一个踩过的大坑，总厚度不变，加层数降单层厚度，晶粒会细化，硬度确实会升，但单层厚度小于两倍晶粒直径之后，再减薄就会出现层间穿晶，晶粒直接跨过界面长，原本的多层结构没了，结合力直接掉一半。我那时候为了做超硬多层膜，硬堆了20层，单层才30纳米，结果磨了两下就整块掉了，懊恼了快一周。
很多人现在喜欢吹超多层，几十上百层的结构，其实绝大多数工业工况，三四层把界面调好，比乱堆几十层好用，成本还低一半。
干材料工艺，就是这点有意思。所有人都盯着明面上的成分、厚度、硬度这些指标，偏偏那几个看不见摸不着，连检测都要费大功夫的细节，才是决定好坏的关键。多层膜这点事儿，说穿了，就是把层间界面伺候舒服了，就出活。
