2026-10-09 11:22:54 分类：材料工艺
去年帮朋友救一个户外基站的散热项目，烧了三台样机，差点赔到关门。翻来覆去查了半个月，最后发现问题出在那块标称22W/(m·K)的导热硅胶垫上——我们自己实测，实际界面热阻下的有效热导率，才不到2.8W。差了快八倍。你说坑不坑？
测出来的热导率，都是理想条件下的“童话数”
现在行业通用的激光闪射法，测的是热扩散率再反推热导率，说白了只测材料本身的性能，前提还是试样厚度足够、均匀无缺陷、平整度拉满。你见过哪家工厂做组装的时候，能达到实验室测试的条件？
为了测准一个数据，我们实验室会把试样磨到正负0.01mm的平面度，加压到刚好10psi保压24小时再上机。那实际生产呢？流水线拧螺丝，工人手劲有大有小，同一块导热垫，有的地方压到0.2mm厚，有的地方还留着0.5mm，热导率直接跟着变。
实测发现，同一款标称10W/(m·K)的导热垫，压缩率从10%升到50%，有效热导率直接翻三倍。标称值那玩意，也就是给你看看的。

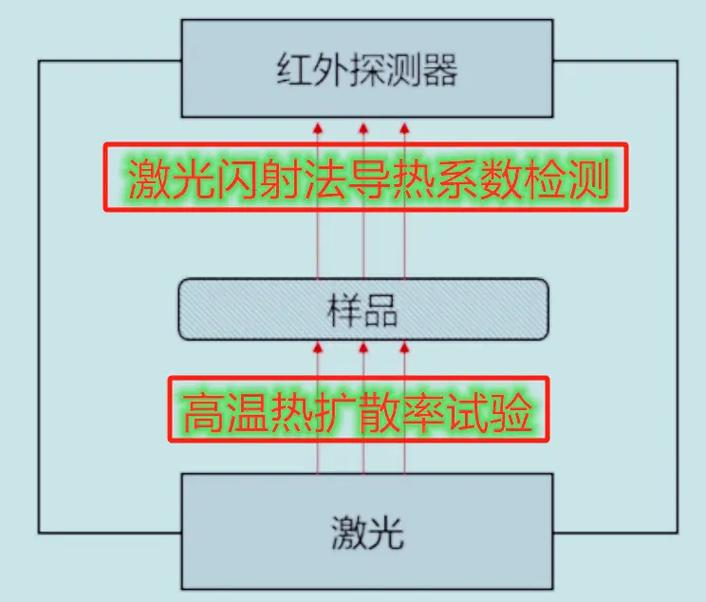

激光闪射法热导率测试试样示意图
越是高导热材料，水越深
现在厂商敢标30W、50W甚至100W的导热硅胶，你真敢拿来用？说白了，很多人就是按填料比例算的热导率——氧化铝本身36W/(m·K)，氮化铝180W，石墨填料上千，按体积分数一加权，就敢印在 datasheet 上。真正成品的有效热导率，能到标称的两成就谢天谢地了。
上个月我拿到一款号称40W的导热凝胶，剖开一看填料大半都团聚了，整块材料里到处都是微米级的气孔，实际测出来才1.2W。你说扯不扯。
还有那些石墨烯改性导热材料，加0.5%的石墨烯就敢宣传热导率翻三倍，我前后做了一百多组对比样，只要填料体积分数不超过60%，加啥石墨烯都没用，填料和基体之间的界面热阻，早就把本体那点提升吃完了。纯粹就是营销噱头，收智商税的。

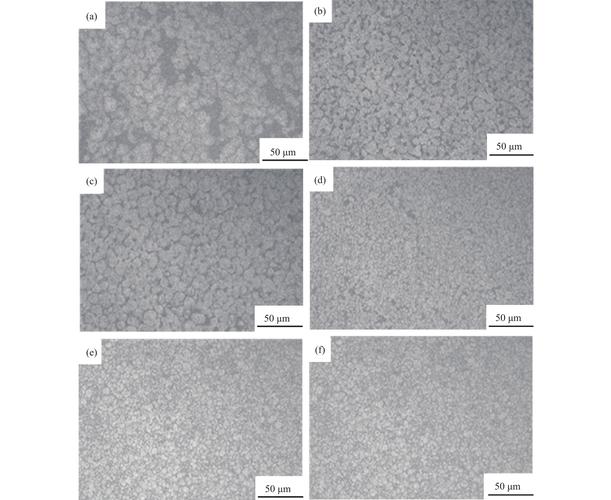

导热硅胶填料团聚金相显微镜图
产业化绕不开的死结
产业化绕不开的死结
说实话，现在整个热管理行业，都在热导率这儿骗自己。下游拼参数压价格，上游跟着吹牛逼，没人真的关心实际工况下的有效性能。
最核心的硬伤我讲了快十年，还是没人改：整个传热路径上，界面热阻永远比本体热导率影响更大，可没有一家厂商敢把界面性能明明白白写到产品说明书里。你想啊，不管是芯片贴散热片，还是动力电池包贴水冷板，路径上至少有两个材料界面，每个界面的热阻，比10mm厚导热垫的本体热阻还大。你把本体热导率从2W做到20W，总热阻才降了不到10%，有啥实际意义？
还有个更大的理论盲区，就是老化性能。大部分导热材料，连续运行一年之后，热导率会掉三分之一甚至一半。硅胶老化出油，填料和基体脱粘，界面会慢慢长出微空隙，标称热导率再高，一年之后直接打折扣。可现在所有的行业标准，都只要求测全新试样的热导率，没人管老化衰减后的实际性能。
还有低温工况，北方冬天户外基站、风电变流器，很多导热材料的热导率直接掉一半，有几家会把这个数据标出来？
不过话说回来，就算我们这些老工程都知道这些问题，现在也改不动。测实际工况下的有效热导率，成本比测理想状态高十倍，客户不愿意掏这个测试费，厂商自然也就愿意玩标称值的游戏。捅破这层窗户纸又怎么样？大部分下游采购和研发，还是只看参数选货，谁愿意为看不见的有效性能多掏钱？很多人出了问题，还怪自己结构设计不对，从来没想过，手里热导率的数据本身就是假的。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：拆穿热导率的行业骗局：标称值从来不等于实际性能
文章链接：https://www.yqhljx.com/list_11/4076.html
