你学的热弹塑性理论，其实就是个摆设
学校教那套——热源移动、温度场、应力场，有限元哗哗跑，算出来变形量精确到小数点后两位。看起来科学吧？实测发现，板厚超过30mm，预测误差能干到50%以上。为啥？因为模型总假设材料均匀、边界理想，可真实的钢板有轧制纹理、有残余应力、有装配间隙——这些乱糟糟的东西，一个都没考虑进去。
更可气的是，很多厂编工艺的人其实就是在糊弄。他们拿通用软件跑个动画，生成个花里胡哨的云图，往工艺文件里一贴，就交差了。有一次我去审工艺，指着那云图问：“你这约束条件怎么设的？”工程师挠头半天，说软件默认的。默认——默认就是螺栓刚性连接，但现场胎架明明是柔性支撑，这能一样吗？
反变形法的致命陷阱

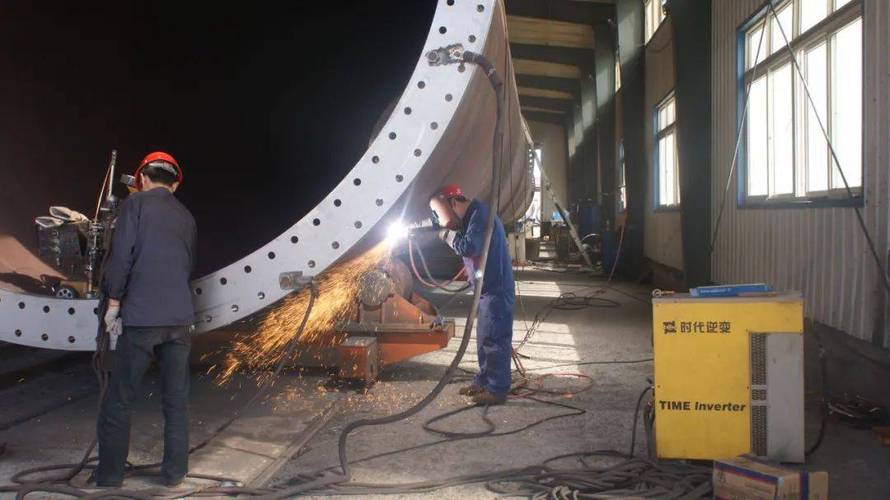

都说焊前反变形最管用。这话没错，但只对了一半。2008年我们焊一批风电塔筒法兰，根据经验反变形量预设了3mm。结果焊完一量，直接负超差——反倒是反方向弯了。一查，当天降温快，层间温度没守住，冷却收缩率突变。说白了就是：反变形量是动态的，跟环境温度、焊接速度、层间温度强相关，根本不是定死的数。可工艺卡上永远只写一个固定值。那些一线铆工更绝，他们才不看什么工艺卡，自己拿气焊枪在背面烘一下，凭经验就调过来了。这玩意儿，哪个大学教授能教？
我见过最离谱的事：一个船厂为了控制舱壁变形，买了套激光测量仪，每道焊完都扫一次，然后调整下一道焊接顺序。乍一听很高科技吧？结果三个月后系统吃灰，因为数据根本来不及分析，焊工等不了。现场逻辑就这么简单粗暴：等你算完，我都焊完三根焊条了。所以变形控制的核心，其实不是计算精度，而是现场响应的速度。可惜这个点，所有研究都绕着走。
堆焊调形：不是技术，是玄学
再往深了说，热处理消除应力，也是玄学圈。550℃保温两小时，工艺规范抄来抄去。可实际呢？我用盲孔法测过，一根钢梁焊后退火，同一截面位置应力离散性大到离谱，高的300MPa，低的才50MPa。你管这叫消除残余应力？根本是碰运气。因为根本没人在意炉温均匀性、升温速度，甚至装炉方式都把工件压变形了——这些细节，才是决定最后应力的关键，但标准上从来只写温度和时间。
所以你看，整个焊接变形控制线，从理论模型、工艺设计到现场执行，全是断裂的。搞模拟的蹲在象牙塔里改参数，现场师傅埋头凭经验，谁也不服谁。而最根本的硬伤在于：焊接是一个极度非线性、多因素耦合的瞬态过程，而所有现行标准都试图用几个静态参数去框住它。这就像用一张照片去描述一场足球赛，可能吗？
最后说句扎心的：很多所谓的焊接变形控制成功案例，其实是事后聪明偏见——焊后变形小了，就说控制方法好；变形大了，就甩锅操作不规范。至于真实的应力状态，谁在乎呢？反正只要没裂，就是合格。这个盲区，才是行业最大的雷。
