去年秋天，一个做汽车连接器的客户抱着一箱开裂的PA66制品冲进办公室，甩下一句：“模具、材料、机台全换了，还是裂，你们这帮搞工艺的到底行不行？” 我们测了三天，最后发现——保压时间仅仅少了0.08秒。你没看错，0.08秒，导致每模缩水率波动超过2%，内应力大到装配时直接崩口。可翻开他们的工艺卡，保压那一栏赫然写着“压力80，时间3秒”，那个3秒，是十年前老师傅随便填的，这么多年愣是没改过。
说实话，这事儿全行业都在犯。注塑成型，都以为是温度、速度的天下，保压？那不就是“补缩一下”吗？错了。保压是制品真正定型的环节，浇口冻结前的几十毫秒，决定了分子取向、结晶形态、残余应力分布——说白了就是，保压打不好，前面注射再漂亮也是白搭。
但理论书从来不把这事儿讲透。经典教材上的PVT曲线，画得跟温顺的绵羊似的，好像压力-比容-温度关系是线性的。实测呢？拿POM来说，在保压阶段，从120MPa泄压到常压，比容变化根本不是平滑曲线，有个明显的拐点，那个点对应熔体从粘流态往高弹态转化的瞬间。拐点没压住，制品芯部就留着微孔——显微镜下像冻豆腐。
为什么老工艺卡上的保压参数全是错的
如果你进过一些老厂，会看到墙上贴的“标准工艺”还写着“保压压力=注射压力的60%”。这个60%怎么来的？90年代引进日本机台时，说明书上的经验值，抄到现在。可那是油压直压机的老黄历啊！现在的全电注塑机，响应速度是毫秒级，螺杆位置精度0.01毫米，你还照着老比例设定，刚切到保压，过冲能飙到设定值的130%以上。过冲瞬间，模腔压力峰值能把模仁顶变形，这个变形量只有三五个μm，但足以让格栅类薄壁件出现肉眼可见的飞边——然后质检员就把废品扔进粉碎机，以为模具间隙大了。
更坑的是保压时间。大部分工艺卡是掐秒表定的：浇口凝固没？看料垫，摸一下……“嗯，不烫手了，再加半秒。” 这种土办法，对有结晶半周期的料，PA、PBT、PP，绝对出错。结晶放热会让浇口中心温度比表面高十几度，表面结皮了，芯部还是熔融态。你按表面凝固算时间，等于提前泄压，芯层的熔体倒流回螺杆，制品内部缩孔成串。我们曾用红外热像仪盯着直径3mm的潜伏浇口，凝固时间实测4.2秒，工艺卡上却写着2.5秒，那批齿轮的疲劳寿命直接掉到设计值的1/3。
传感器数据不会撒谎，但没人愿意装
模内压力传感器，一个探针不过两三千，可直接把保压段看得一清二楚：压力曲线上的哪一段在维持充模，哪一段在补偿收缩，切换点有没有提前骑到拐点上。我经手调试的产线，只要装上传感器，废品率通常能在两周内降15%～30%。可是呢，大多数车间主任一听到传感器，摆摆手：“那玩意儿娇气，坏了难得换。” 其实是怕数据暴露真正的问题——比如，传感器显示保压压力远低于工艺卡设定值，因为油路里的液压油脏了，伺服阀响应慢了，可维修部门不想停机清洗。
去年在江阴，一个日化瓶盖模，48腔，总重偏差要求±0.15g。产线用称重法调保压，废品率高达8%。我们强行在A1、B4两个腔装了Kistler 6182C传感器，一测吓一跳：各腔保压压力峰值差到18bar，因为分流道非平衡，远端腔先冷，近浇口腔一直保持高压。最后靠热半平衡加每个嘴单独PID控温，配合保压曲线分级衰减，才把重量散差压进±0.08g。那些老板一开始嫌传感器贵，等算出一年省树脂40吨，立刻给所有机台都配上了——人就是这样，不见棺材不掉泪。

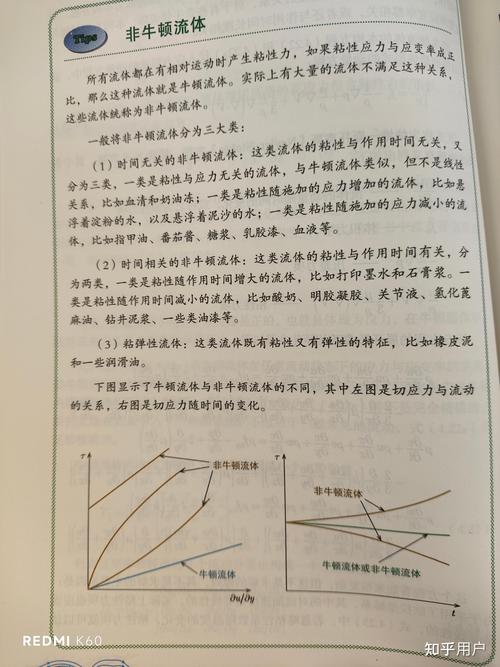

理论盲区：非牛顿流体在保压段的瞬态剪切发热
搞学术的喜欢用Cross-WLF模型算充模，准得不行。到了保压段，默认流场是层流，剪切率低，黏度只跟温度压力相关。可实际中，保压初始那零点几秒，流道还在高速补缩，剪切率依旧达到10^3～10^4s⁻¹，剪切热把局部温度抬升七八度，黏度骤降，补缩量远超理论计算。这导致什么呢？制品密度的局部波动，冷热不均之下，热残余应力分布完全乱套。这个效应，现有仿真软件基本不考虑——他们假设浇口瞬间冻结，忽略补缩阶段的剪切稀化。结果就是，仿真出来的保压时间总是偏短，而工程师还奉为圭臬。
说白了，整个注塑成型科学，最自欺欺人的部分就是“保压阶段视为简单热传导”的假设。教科书上说，保压是“等温补缩”，扯淡。模温七八十度，熔体两百多度，哪来的等温？况且，壁面处的半固态皮层的热阻非线性变化，根本没有解析解。所以现在的高端工艺调试，全凭经验+传感器，没几个真正理论的支撑。这就是个硬伤——你让新手按学校学的去设保压，必定出问题。
再深一层讲，保压段还是结晶型塑料形态控制的关键窗口。以PP为例，保压压力每增加10MPa，γ晶型比例能下降6%，而γ晶越少，制品韧性越差。你要想兼顾刚性和韧性，就得把保压压力设定在一个狭窄区间，这个区间不是算出来的，是试出来的，材料批次一变又得重试。这不是工艺落后，是高分子物理在非平衡态下的复杂表现，牛顿再世也写不出通用公式。
所以，别再迷信什么“标准参数表”。下次你摸着废品，想想那少给的0.08秒保压，想想传感器上那个过冲峰，想想仿真软件里被忽略的剪切发热——注塑成型真正的战场，在压力曲线后半段，不在亮晶晶的注射终点。
