2026-08-04 19:48:23 分类：材料工艺
去年，给某钢厂修轧辊，材质Cr12MoV，直径800mm，要求熔覆厚度3mm。我们用的316L粉末，功率调到2400W，光斑2mm，搭接30%，速度10mm/s。第一根出来，看着挺亮，着色探伤没裂纹。上机一用，两天，整块剥落。掉下来的熔覆层像蛋壳，当时项目经理脸都绿了。
这就是激光熔覆的现实——实验室里的“完美结合”在车间里就是个笑话。你按理论算热输入、稀释率、HAZ宽度，全对，但一干就废。根本问题？残余应力。我今天就把话撂这儿：激光熔覆产业化最大的坑，就是应力控制，而且这坑目前根本填不平。
热应力：算得准，控不住
理论上，激光加热极快，热影响区小，所以应力应该小。对吧？教科书都这么说。但实测发现，对于厚大件，那个“小”是相对的。我们测过，熔覆区瞬间升温到材料熔点之上，基体还是冷的。冷却时收缩，拉应力轻松超过材料屈服强度。然后呢？没裂纹是运气好，微裂纹才是常态。更糟糕的是，多层熔覆时，后续的加热让前一层退火，应力释放，产生变形。修一个轧辊，圆度能跑掉0.2mm，还得上磨床。
有人说预热。是，预热能降低温度梯度。但车间里，几百公斤的工件整体预热到300°C，能耗、时间、表面氧化，哪个好受？而且预热后，熔覆层稀释率会变大，硬度下降。我们试过把轧辊预热到350°C，熔覆层硬度直接从HRC55掉到HRC48，客户不收货。死循环。
根本原因是热应力的累积与再分布，现有的仿真模型都是基于半无限大体，根本不考虑实际工件的几何约束。你拿个小试样打熔覆，完美无缺；换成大轴，立马现原形。所以我说，激光熔覆的工艺研究，90%都停留在实验室尺度，一放大就死。
激光熔覆后轧辊表面剥落实拍照片
粉末利用率：一半的钱在天上飞
都说激光熔覆材料利用率高。高个屁。我们买的进口粉，两百多块一公斤，送粉器一开，半米外都能闻到金属味——都吹跑了。同轴送粉，理论上粉末汇聚在焦点，实际呢？一部分粉末打在熔池边缘，反弹飞溅；一部分还没到池子就被气化了。我们用高速摄影看过，粉末流像烟花一样散开。实测利用率，能到50%算你狠。大多数时候，大功率激光一打，粉末利用率也就30%~40%。剩下的，要么变成粉尘，要么粘在喷嘴上，过两天就得清。
还有更搞笑的：粉末粒度分布。供应商给的15-45μm，筛分曲线看起来漂亮。但厂里一用，流动差，堵粉管。特别是细粉多了，静电团聚，送粉不均匀。熔覆道一会儿厚一会儿薄，跟搓衣板似的。你说调整参数？激光功率、送粉量、扫描速度，三个变量耦合，牵一发动全身。有时候调一整天，就为了把波纹度从0.1mm降到0.05mm。累不累？累。值不值？客户一看成品，说你这表面不光亮啊，得抛光。抛光又下去0.2mm，熔覆层厚度就没了。

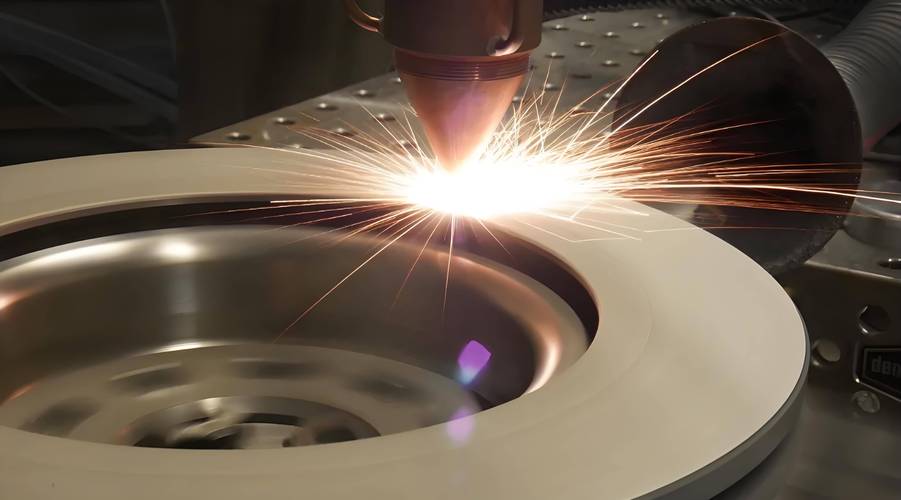

激光熔覆过程中粉末飞溅高速摄影图像
工艺窗口窄得像针眼，换个炉批号都崩
工艺窗口窄得像针眼，换个炉批号都崩
干过激光熔覆的都知道，最怕换粉末。同一个牌号，不同批次，熔覆参数可能要重调。原因？粉末氧含量差那么0.01%，熔池流动性就变。氧高了，熔池表面张力大，湿润性差，形成蛇形道；氧低了，脱氧不足，气孔一堆。我们吃过亏：上次用的一批316L粉，Ni含量偏上限，熔覆层硬度低了HV30，客户说偷工减料，差点黄了一单。
更别提环境温度、湿度。夏天车间三十七八度，冷却水温度高，激光器输出功率飘，熔覆层稀释率跟着跑。冬天，基体太冷，第一道起弧处容易未熔合。这些破事，说起来都是泪。
激光熔覆的工艺鲁棒性，远没达到工业级要求。现在市面上卖设备的，张嘴就是智能化闭环控制。实际上呢？大部分还是靠老师傅盯着熔池颜色，听声音。熔池太亮，赶紧降功率；有噼啪声，可能是粉末湿度过大。你说光谱测温、视觉监测？一套下来二十万，中小企业装不起。装了也未必准，因为熔池辐射率随着成分变，标定难死你。
所以，别跟我扯什么激光熔覆是绿色再制造的未来。在应力、利用率、工艺窗口这三大顽疾解决之前，它就是个半成品技术。尤其在大尺寸、高拘束度零件上，裂纹问题无解。谁要是跟你说激光熔覆完全没问题，你让他去修一个重载齿轮的内孔，看看他敢不敢保一年。
这就是现实。我一个干工艺的，话糙理不糙。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：激光熔覆的遮羞布：我在车间见过的那些翻车现场
文章链接：https://www.yqhljx.com/list_11/65.html
