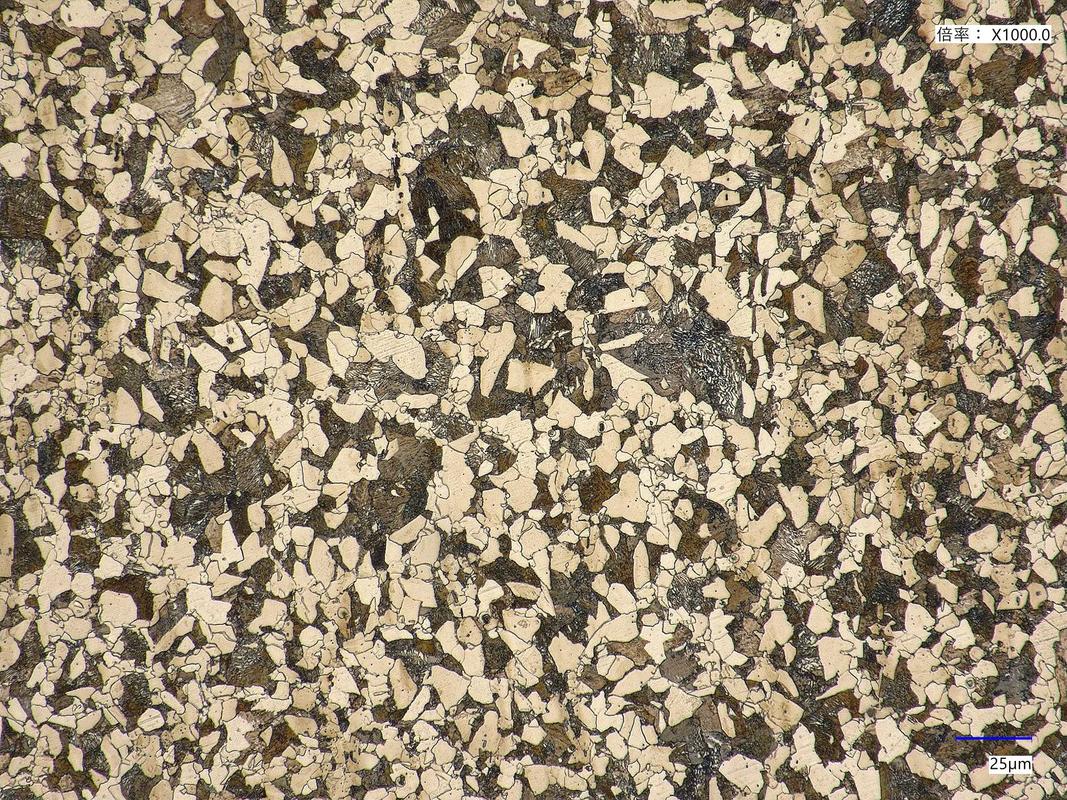

去年那批高纯钽，客户要5N5，我们心想电子束熔炼不是小菜一碟？结果出炉检测，氧含量不降反升，整炉废了。查了三天，问题出在真空系统微漏——这玩意就是这么娇气。干熔炼十五年，见过太多人把电子束炉当万能提纯机，等摔了跟头才清醒。说实话，它背后的坑，踩一个可能就赔掉你半年奖金。
电子枪灯丝，那个一言不合就罢工的祖宗
电子束炉的心脏是电子枪，枪的核心是灯丝。这灯丝有多难伺候？我们用的钨灯丝，理论寿命300小时，实际跑到200小时就得盯紧。有一回夜班，新换的灯丝没用两天就烧断了——电流波动，灯丝局部过热，啪，歇菜。换一次灯丝你知道多折腾？破真空，开炉，换完还得抽真空、重新对中。没有八小时下不来。灯丝对中更是技术活，偏半毫米，束斑就歪，熔池局部温度能差出200度，那料还能均匀？我徒弟刚来时吊儿郎当，对中激光没打准，结果一炉钛锭中间晶粒粗得能养鱼，两头还细得跟粉似的。那批货直接判废，十几万泡汤。更肉疼的是——灯丝本身不便宜，进口的一根上千，加上人工、停机，成本不是闹着玩的。
还有，高压电缆在炉顶弯来弯去，爬电、打火是家常便饭。我们有个炉子，一到梅雨季就漏电跳闸，查了半年才发现绝缘套管有微裂纹，受潮就放电。这毛病，设备厂家都挠头。所以你得学会跟这些小毛病共生。
真空下的杂质，你以为跑了其实它还在
学理论的时候，教科书总说高真空下低熔点杂质元素饱和蒸气压高，优先挥发去除。真干起来才发现，那是理想模型。比如氧，在钽里生成Ta-O络合物，蒸气压比纯氧低了不止一个数量级。我实测过，1600°C、10-3Pa真空，钽中氧从150ppm降到80ppm就打不动了，再延长时间也没用，反而基体损失加剧。更坑的是碳和氮，它们跟金属形成间隙固溶体或稳定化合物，蒸气压低得令人发指，电子束轰半天纹丝不动。有一次客户要超低间隙钛合金，我们电子束熔了三次，碳还在0.02%下不来，最后发现是海绵钛原料里带入的TiC颗粒，熔点比基体高，熔池里根本熔不掉。最后只能混料降级处理。这些杂质就像打不死的蟑螂，你以为它挥发了，其实还躲在角落里笑。
还有宏观偏析——电子束熔池浅，温度梯度大，凝固快，某些元素比如铝、铬在钛合金里，很容易在最后凝固区域富集，造成性能不均。我们切过一根φ200的TC4铸锭，顶部铝含量比底部高出0.6%，这要是做航空锻件，直接就不合格。你说怎么调？降低功率吧，熔深不够；加大扫描吧，边缘过烧。这就是个跷跷板，按下一头翘起另一头。
成本黑洞，电子束熔炼真的只适合土豪玩家
一天烧掉的电够一个小厂用一星期。一台500kW的电子束炉，满功率跑起来，电费加冷却水，一小时七八百度。这还不算高真空系统的维护——扩散泵油、机械泵阀片、密封圈，这些都是消耗品，平均下来一个月小一万。电极制备也是大头：你得先压成自耗电极，或者用粒状料，松散料根本没法稳定熔炼。压电极又要一套设备，等静压机、焊接平台，全套没个百来万下不来。更别提厂房要求：六米以上层高，地面承重，防辐射屏蔽。算笔总账：熔一公斤钛合金，电子束路线比VAR贵2-3倍。所以你看，现在只有难熔金属、高纯溅射靶材、航空级钛合金这些高附加值产品才用得起，普钢普铝想都别想。说到底，它就不是个走量的技术。
不过话说回来，有些场景你还真离不开它。难熔金属熔炼，比如钨、钼、钽，没有电子束的集中热源，你根本化不了。再比如制备高纯溅射靶材，要求氧含量<50ppm，VAR就费劲了。所以这技术像个偏科天才，偏的那几门能考满分，但你别指望它全能。现在行业里最大的盲区，是熔池温度场和流场的实时测量。我们控制工艺基本还是靠经验——看熔池表面颜色、辉光形状，判断温度。但这误差太大了，换个操作工可能就换回一炉废品。没有可靠的高温传感器，没有闭环控制，电子束熔炼就永远是门手艺活，成不了科学。这才是最卡脖子的地方。
