一个让人后背发凉的失效案例
某深圳大厂真空镀膜产线，上个月 CrN 涂层整体良率还能稳定在 98%，这个月突然垮塌到 85% 以下——没换靶材，没改参数，甚至前后批次的基材牌号都一模一样。所有人都懵了。最后逐项排查，发现是供应商那批不锈钢基片在磨抛工序里，无意识地更换了磨料目数，导致表面粗糙度 Ra 从 0.15μm 掉到了 0.13μm。就这 0.02μm 的差异，附着力测试直接崩盘。你猜为什么？因为所谓 PVD 膜层的附着力，本质上就是个机械锁合效应，跟化学键合半毛钱关系都没有。教科书上那些“界面原子扩散形成金属键-共价键混合结合”的说辞，拿到生产现场，十个有九个半要被打脸。
——不信？你回去翻翻自己的工艺记录，多少次出现膜层鼓泡、起皮、甚至整片剥离，而 XPS 界面分析压根看不到明显的化学位移或新相生成。那些界面扩散层，实验室超高真空、原位清洁、单晶基片条件下当然能做出来，放到你那条一个月开两次炉门清灰的产线上？醒醒吧。
理论基础：1eV 溅射金属原子，凭什么跟基体成键？

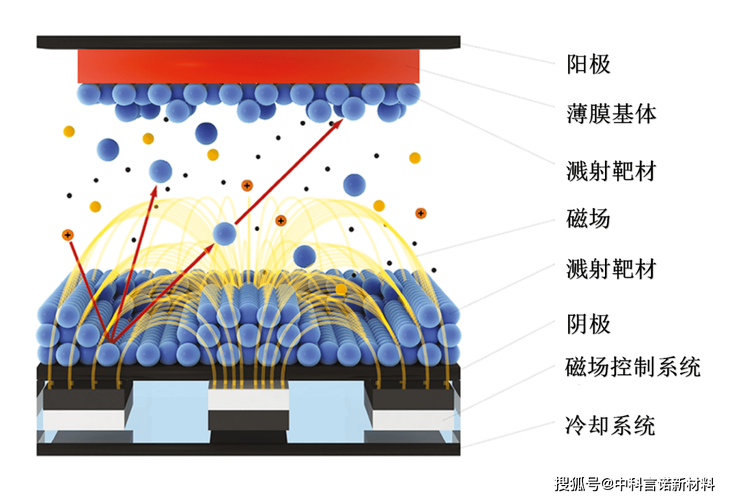

先刮一层理论皮。常规磁控溅射沉积金属/陶瓷膜，靶材原子被 Ar+ 离子轰出来时，动能大约 1~10 eV 量级。这个能量什么概念？刚好比化学吸附门槛高那么一丁点儿，又远低于离子注入的 keV 级别。它撞上基体表面，第一反应不是“找个电子配对成键”，而是像个没头苍蝇一样在表面扩散、形核、长大。金属键、共价键的形成极度依赖原子间距和电子轨道交叠，而实际基材表面——尤其是工业生产里用酸洗、脱脂、甚至只是酒精擦过的金属表面——吸附着水分子膜、碳氢污染物、自发氧化层，它们构建了一个物理阻隔层，直接把金属原子的电子云挡在外面。你的入射粒子先跟这些脏东西纠缠，然后才是基材原子。真正能穿透氧化层实现所谓“界面合金化”的，需要额外的离子轰击或基底偏压，但即便开了偏压，工业常用的 -100V 偏压下离子电流密度也就 1~2 mA/cm² 级别，它的作用主要是致密化和消除阴影效应，而不是创造原子级混合。实测中你用拱形弧法或划痕法测到的附着力提升，几乎全都归结于一点：界面粗糙度或界面互锁程度的改变。
这很颠覆认知对不对？但你去扫一遍薄膜力学经典文献，从 Mattox 的《Handbook of Physical Vapor Deposition Processing》到上世纪 IBM 的内部报告，都承认：纯金属膜在非外延衬底上的附着，依赖表面能下降产生润湿，而润湿的实质是“推动液滴接触角趋近于零”，这完全是个表面形貌拓扑学的活儿。化学键合？有，但它只存在于少数特定体系——比如 Ti 在洁净 Si 片上自发生长硅化物，或者高功率脉冲磁控溅射 (HiPIMS) 制备的深度离子混合层。你用的常规直流溅射，成膜速度每分钟不过几十纳米，撞击能量才几个电子伏特，就想让零族金属（比如 Au、Pt）跟氧化物陶瓷形成化学键？梦还没醒吧。
现场实录：粗糙度、温度、污染——工业PVD的三大“鬼门关”

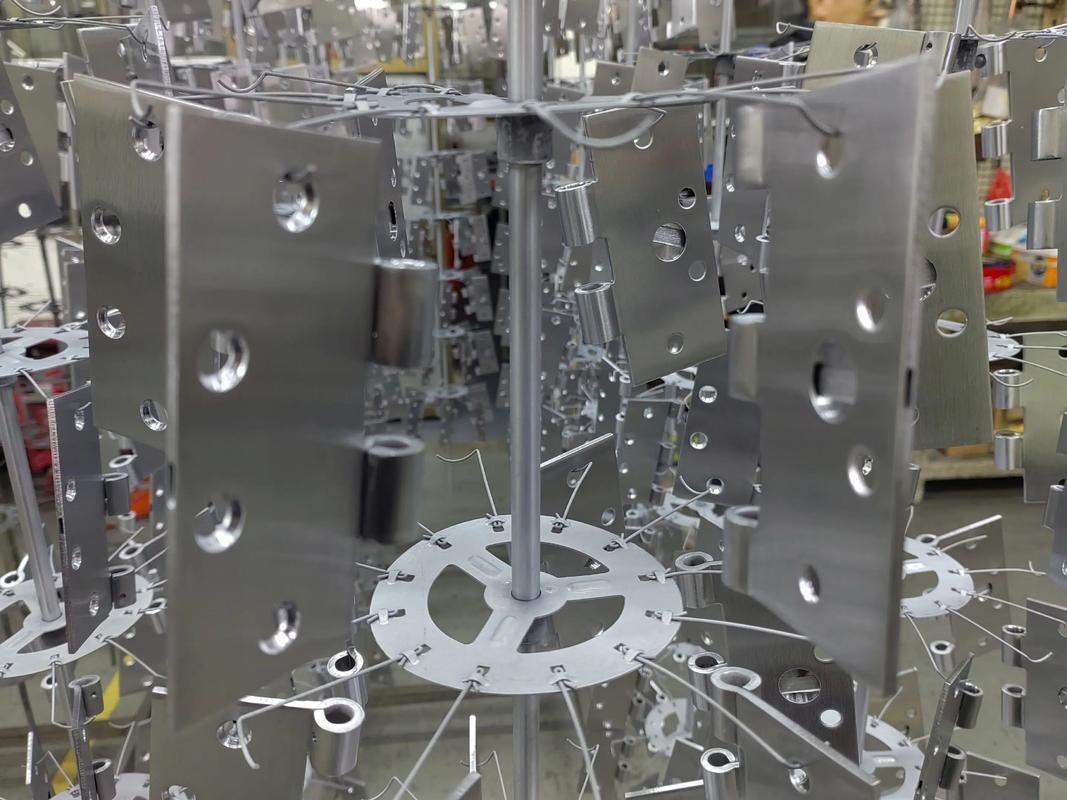

干了十五年 PVD，我最大的感触就是：实验室里美如画，产线上尿裤子。一个参数波动就让你生不如死。说个真实数据：同批次 M2 高速钢，Ra 0.2μm 的表面 PVD 沉积 TiAlN，划痕法临界载荷 Lc2 能做到 65N 左右，一旦 Ra 降到 0.1μm——哪怕你用同样的前处理、同样的偏压、同样的膜厚——Lc2 直接腰斩到 30N 出头。为什么？你看电镜截面就明白了：粗糙表面有大量的微观倒凹和沟槽，膜材原子钻进去凝固后，就像一个微型榫卯，死死咬住基体。而光滑表面呢？只有范德华力，膜一收缩，应力一释放，整片揭起。这就是机械锚固的威力，简单粗暴。
温度也很操蛋。有些工艺指导书让你保温到 400°C 再镀，美其名曰“热激活界面扩散”——啧啧，你用热蒸发做膜，400°C 加热反而让基材表面氧化膜长得更厚，阻挡效果加倍。真正靠温度改善附着力的途径，是让沉积原子的表面迁移率提高，能钻进更细微的孔洞，还是机械互锁的逻辑。污染就更别说了，产线上基片往往只经过氟碳溶剂气相清洗或等离子预清洗，但那个清洗真的靠谱？我做过比对，同样清洗参数的样品，用在线二次离子质谱 (SIMS) 分析界面碳含量，能差出一个数量级。这些残留碳层就像抹了层滑石粉，让你的膜轻轻一推就滑走了。
这些变量，教科书里往往一笔带过，或者只在最后一章“工业应用”里提两句，但工业 PVD 的核心技术根本不是镀膜机那个大炮筒子（那玩意儿早就同质化了），而是对基体表面状态的极致控制——从磨抛到吹屑到装炉前的储存时间。这些“脏活累活”，才是决定你 85% 还是 98% 良率的关键。可悲的是，多数企业只肯在设备上砸钱，不肯在过程管控上投入半个铜板。
理论的盲区与产业的硬伤：界面剪切强度，有人在乎吗？
现在整个 PVD 行业都在卷膜厚均匀性、卷硬度、卷摩擦系数，卷得热火朝天，却对最根本的界面剪切强度静悄悄噤声。为什么？因为均匀性可以用椭偏仪扫、硬度可以用纳米压痕打、摩擦系数能用球盘摩擦机跑，数据漂亮，好卖给客户。而界面剪切强度怎么测？划痕法、拉拔法、四点弯曲法……这些要么破坏性，要么数据离散大，同一个样不同操作员能给你做出两三倍偏差，根本没法纳入 ISO 质量管理体系。于是，这个最要命的指标被默契地边缘化了。
这就是产业化的硬伤，绕不开的那种。你造出来一张膜，硬度 40 GPa，摩擦系数 0.1，洋气得不得了，可一上冲压模具，十个行程没到，涂层“咔嚓”崩角了——因为界面剪切强度低到发指，高硬度膜像个硬壳被基体塑性变形顶破。根本问题出在哪儿？我们至今缺乏一个在线、无损、可靠的界面质量监控手段。真空腔里基片表面状态瞬息万变，出气、打火、靶面中毒，都会在界面埋下弱结合点，可你只能在镀完开炉后抽样做破坏性检验，发现问题已经晚了，一炉子几百片基材全报废。这件事，搞了三十年 PVD 没解决，未来十年我看也悬——因为没有人愿意为“看不见的界面”投入基础研究，都在忙着追求账面上的性能参数，好让销售拿着报告去竞标。
说到底，PVD 膜层附着力这回事，教科书只给你看冰山上那一角化学键的耀眼光芒，而沉默的水下是庞大的、脏兮兮的机械互锁根基。如果你还在迷信偏压能打出原子级混层，赶紧用 TEM 看看自己产线的膜/基截面吧，那个突变界面会告诉你一切。别指望什么神奇参数能一招鲜吃遍天，老老实实回头管好基片表面微几何与洁净度，那才是你良率的命根子。
