上个月，拆解一个失效的航空发动机封严涂层。
一看金相，我就知道——完了，又是老问题。

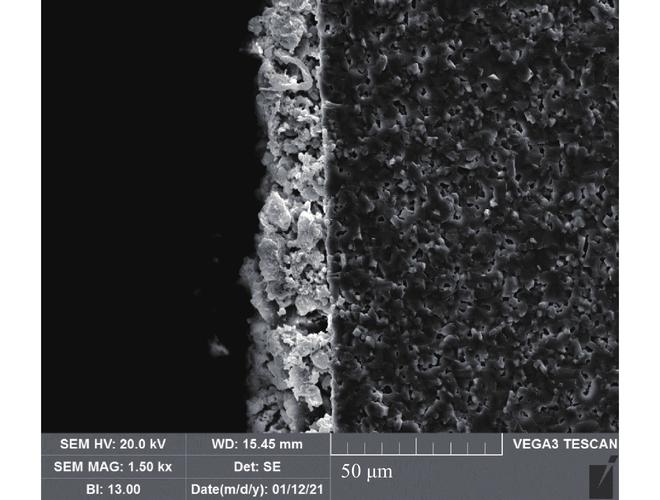

氧化夹杂多得像芝麻饼，结合界面一条黑线，能抠出粉末。负责的工程师挠头：工艺参数完全按标准做的啊……标准？标准就他妈是罪魁祸首。
说实话，等离子喷涂这玩意儿，玩的人多，懂的人少。今儿不聊虚的，就撕开那些藏在规范背后的烂疮。
那个50万的教训：粉末根本不是在“熔化”
去年帮一家汽配厂救火。他们给活塞环喷陶瓷层，出口件，老外退货率30%。现场一看，枪口离工件350mm，弧电压45V，电流800A——典型的热喷涂教材参数。
我问班长：你们凭什么觉得这参数对？他说，供应商给的，大家都这么用。
行吧，上高速摄影。画面出来所有人沉默了：粉末在等离子焰流里根本没熔透！ 表面微微发粘，撞到基体瞬间就弹开，能结合好才见鬼。实测粒子速度只有180m/s，温度远低于熔点。后来把枪距缩到90mm，电流提到950A，氩气流量稍微减掉5L/min，结合强度直接从18MPa飙到52MPa。
知道最讽刺的是什么？原始参数是从一篇1986年的论文抄来的，那篇论文用的氩氢混合气比例和我们现在瓶装气体纯度压根不是一回事。
别迷信标准曲线。电弧电压和功率不是越高越好，真正的核心技术是让粉末在焰流中心高温区停留时间刚刚好。说白了，就是手感。这东西，没有1000个小时的调试经验，根本摸不透。
为什么你的结合强度总在20MPa晃？
很多老板张口就问：涂层结合强度能到40MPa吗？
能。但前提是你别瞎搞。
喷前预处理，九成车间都在糊弄。喷砂用回收刚玉砂，楞角早磨圆了，表面粗糙度Ra勉强到5μm，还沾着油。我见过最离谱的——喷砂后用手套摸，说看看干净了没……人的油脂是涂层结合的天敌，这一点，可不像书本上写得那么轻巧。
有次我较真，带了一瓶丙酮去客户现场，让他们在喷砂后、喷涂前用无纺布蘸丙酮擦一遍。就多这十几分钟，结合强度平均提高了8MPa。后来他们嫌麻烦，又改回去了。唉。
还有一个隐藏杀手：预热。很多工艺卡写着预热到100~150℃，可实际工件从预热炉出来，装夹耽误两分钟，表面温度掉到60℃以下。冷基体碰上高温粒子，瞬间冷凝收缩，界面应力大得离谱。实测发现，基体温度每降低30℃，结合强度大致要损失15%。可惜，没人关心。
更可笑的是，有些厂连喷涂房湿度都不控。南方梅雨季，相对湿度85%，喷完涂层放两天，起泡了。水汽在喷涂瞬间被封印在层间，缓慢腐蚀——这道理，十年前我就吼过，到现在还是有人不信。
参数靠猜，寿命靠赌：热应力的死穴
现在一说等离子喷涂的优势，就是“热源温度高，可喷涂难熔材料”。
没错，射流核心温度超过10000K。但然后呢？
没人提热应力。涂层从几千度瞬间冷却，积攒的残余应力能把厚涂层撕成碎片。我测过一组氧化铬涂层，厚度超过0.5mm时，表面裂纹密度呈指数增加，靠近界面处应力值达到300MPa——这还只是压应力。如果是膨胀系数差异大的金属基底，直接剥落。
有一次，给客户喷一个异形件，拐角处涂层总是崩。他们说设计就是3mm厚，没得改。我折腾了整整一周，最后是靠改变喷枪扫描路径，在拐角处故意喷得薄一些，然后回扫补偿，才勉强过关。可是这种“偏方”，哪本教材写过？
根本问题在于：等离子喷涂的快速凝固特性，本质上就是一层一层累积内应力，这是它胎里带的硬伤。靠后热处理能缓解，但完全消除？做梦。更别说有些材料不能热处理。
这几年兴起超音速等离子喷涂，粒子速度快，结合好一些，但应力问题依然顽固。我看到的有钱单位，干脆上冷喷涂或者PVD，避开这个坑。可中小企业呢？还在盲目堆厚度，以为越厚越耐用。
说到这儿，想起一个重型机械厂，做轴类修复，老总拍桌子：等离子喷涂层不是能用两年吗？我们这怎么三个月就分层？去现场，发现他们喷涂后车削加工，进刀量猛，冷却液直接冲刷，热冲击加上机械震动，不死才怪。可他们坚持认为“都是涂层质量不好”。我能说什么？
这个行业最大的悲剧就是，人人都想用低成本干出高性能，却不愿承认等离子喷涂天生的局限性。它就像一匹野马，你要驯服它，得听懂它的脾气，而不是一味加鞭子。
反正我是不信什么万能涂层了。每次新活来，先算残余应力，算不清就做小样试板。这些年试板堆满一仓库，有的失败案例，比成功还有价值。
对了，上个月那个失效的封严涂层，后来改了送粉速率和喷涂角度，缩小了粒子速度分布范围，问题解决了。但谁知道下一个坑在哪儿等着？
