裂了，才想到厚度不是护身符
上个月，东莞一家做户外灯具的老板拉来一筐报废支架，铝的，6063，阳极氧化亮银色。全裂了，沿着安装孔辐射状炸开，深到基材。我拿卡尺量了量膜厚——28微米。图纸要求15±3，他们还沾沾自喜，觉得做得厚就是良心。我叹了口气。这种活儿，我见过太多。厚膜，硬膜，膜膜要命。
说实话，很多人被那句“阳极氧化膜硬度堪比刚玉”给忽悠瘸了。莫氏硬度9？没错。可刚玉的断裂韧性只有区区2~3 MPa·m1/2，脆得像玻璃。你把这层玻璃质硬壳糊在软韧的铝基体上，一受弯、一冲击，它不崩谁崩？更要命的是，膜层内应力本身就大，厚度一上来，内应力能把膜自个儿给撕出微裂纹。你都不用碰它，它就带着基体一起裂，这叫应力腐蚀开裂，悄无声息。
膜越厚，越危险——实测数据不骗人
三年前，我们做过一批对比。同样的6061-T6试片，一组膜厚8~10微米，普通硫酸氧化；一组25~30微米，硬质氧化。三点弯曲试验，8微米那组弯到30度角才见微裂纹，25微米的呢？12度就开始噼里啪啦掉渣，跟薯片似的。断口扫描电镜下看，厚膜一侧的裂纹笔直贯穿至基体，沿晶界扩展。薄的那边，裂纹钝化在过渡层里，自个儿止住了。

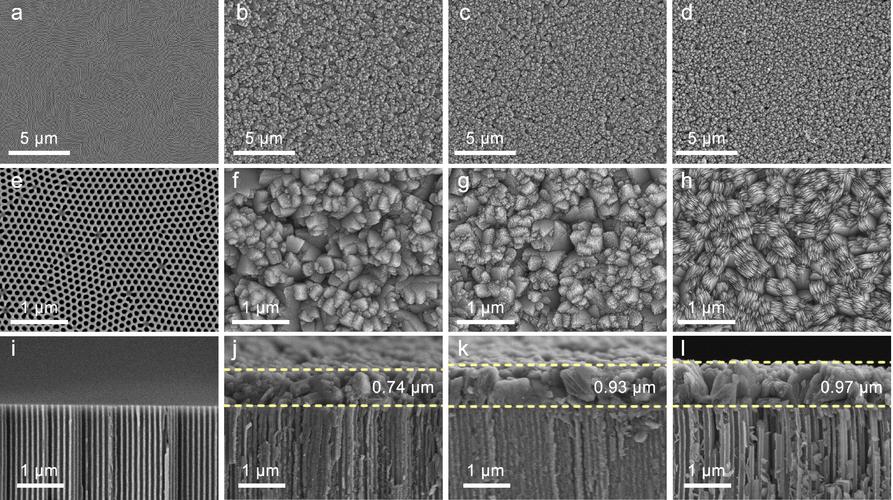

说白了，阳极氧化膜是个梯度结构。最外层是多孔层，疏松，像海绵；往里是致密的阻挡层，薄得只有几十纳米；再往里是铝基体。多孔层越厚，整体刚度越不协调，弯曲时膜基界面处的剪切应力大得吓人。我们拿有限元算过，同样的形变，膜厚从10μm 增到20μm，界面峰值应力高出近70%。你以为在加固，其实在埋雷。
当然，有人会杠：我做封孔了呀，热水中泡过，耐腐蚀肯定好。可封孔堵得住孔隙，堵不住脆性。再说，高温封孔本身就容易诱发膜层热裂，尤其膜厚超过20μm时，突然从95℃热水里拎出来，温差一激，膜表面立刻出现发丝纹。你拿放大镜看，网状裂纹，密密麻麻。这些裂纹在后续使用中成为腐蚀起点，氯离子钻进去，基体点蚀，然后——又裂了。
那膜厚到底怎么选？车间里的土规矩
我不爱背标准，标准常扯淡。比如某汽车件标准要求膜厚20~25μm，可那零件是个薄壁弹簧卡箍，装车时得张开快2毫米。按这膜厚做，十个裂八个。我们后来跟主机厂吵了一架，降到10~15μm，再做低摩擦封闭，好了，五年没出事。
所以，我自己的规矩是：看工况，别看图纸。装饰性零件，室内用，8~12μm足够，用不着死磕高膜厚。耐磨件？别光想着把膜做厚，25μm硬质氧化未必比12μm加微弧一下的复合膜耐折腾。真正要命的是那些受交变应力或者装配预紧的部件——比如螺栓连接处的端面、卡簧槽、螺纹——膜厚必须压到最低，5~8μm，甚至局部不氧化。为啥？阳极氧化会吃掉铝基体疲劳强度，最高能降低30%，这事少有人提。膜越厚，降得越狠。你查航空标准，他们早就明文限制膜厚，可惜一般工业不管不顾，稀里糊涂照着装饰件的规范抄。
还有一招，冷封孔。比热水封孔温度低得多，内应力小，适合薄壁件。但冷封孔也麻烦，槽液老化快，含镍废水处理头疼。得，又是个掣肘。
死结：我们到底要不要那层硬壳？
回到开头那筐开裂的灯架。老板问我，怎么改。我说，膜减到12微米，孔口倒角，装配时扭矩降20%。他急了：那耐腐蚀够吗？我反问他：你灯架是搁海边盐水里泡着？不就是淋淋雨嘛！12微米硫酸膜，封闭好了中性盐雾1000小时轻松过，你怕什么？怕的是那层厚壳先把自己憋炸了！
这些年，一提起阳极氧化，大家就盯着那层陶瓷般的硬度和耐磨。可很少有人琢磨，咱要的到底是硬度，还是整个零件安安稳稳地服役？恰恰是膜最厚、最硬的地方，最先崩。算不算一种讽刺？
所以我常跟年轻的工艺员说：阳极氧化不是给铝披铠甲，是给它敷一层脆釉。釉得薄，得匀，得顺着基体的性子来。你要是逆着来，硬壳下面，底子早就绷不住了。
好了，啰嗦这么多，其实就一句：膜厚不是王道，抗裂才是。下次有人再跟你吹他们的阳极氧化膜多厚多硬，你可以拿这事儿反问他——弯一下试试？
