先吐槽一句：很多工厂的数控机床，真正切削时间不到60%，剩下的时间都耗在换活、找正、对刀上了。过去我们设计夹具，总想着把刚性做足、把定位做精，却很少有人认真算过——换一次活，停机半小时，一年下来损失多少产能？说实话，我刚入行那会儿也觉得夹具嘛，能夹紧就行。直到被一个客户逼着把换型时间从45分钟压到8分钟，才真正开始琢磨“快速切换”这事。
今天聊的智能工装夹具快速切换，不是让你去买天价进口系统。核心逻辑就三条：标准化接口、离线预调、智能识别。把这三件事做到位，普通机床也能玩出柔性制造的味道。
一、结构上先“松绑”：零点定位系统是绕不开的坎

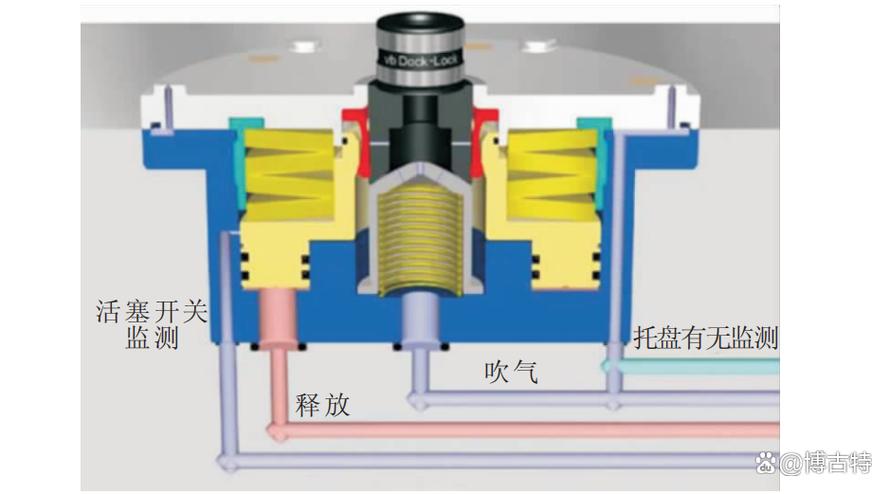

做过精密加工的人都懂，夹具重复定位精度±0.005mm，听起来挺吓人，但真正到批量生产时，谁还每个活都打表？靠的就是定位基准的统一。零点定位系统说白了就是把“夹具对机床”的重复定位问题，转换成“托盘对拉钉”的机械锁紧问题。
目前主流的是钢球锁紧式，也有锥销+端面复合的。选型时别光看公称拉紧力，一定要算悬伸刚度。举个例子，你夹持一个400mm高的箱体件，如果只拉两点，加工时刀具径向力一顶，微米级的让刀就出来了。所以，重切削工况建议选多点支撑的零点底板，别省那俩销子钱。
对了，拉钉的预紧力也有讲究。很多设备供应商给的参数是“推荐值”，但实际车间压缩空气压力波动大，最好在气路上加个压力传感器，低于设定值就报警。我就见过因为车间气罐压力不足，刀具拉钉没到位，结果铣刀直接把工件干飞了——幸好没伤人，想起来都后怕。
再说个设计细节：零点底板上的定位孔，一般做沉孔防积屑。但如果你加工的是铸铁件，那粉尘特别细，光靠沉孔还不够，得考虑在底板上开气吹槽，每次换托盘时自动吹一下。别以为这是小事，很多“重复定位精度漂移”就是灰尘惹的祸。
二、智能化的关键：不是自动，而是“感知”与“判断”
很多厂商宣传“智能夹具”，其实就是加个气缸、电磁阀，装几个接近开关。那可太小儿科了。真正的智能化，是让夹具系统自己知道“现在该干什么”以及“干得怎么样”。
我参与过一条新能源电控盒加工线，夹具切换全靠PLC加RFID。每个托盘嵌入RFID芯片，里面写了工件编号、加工程序号、刀具补偿值。机床门一开，机械手自动找对应托盘，拉钉一锁紧，系统扫描芯片，自动调出加工程序，同时把测头数据回填到夹具补偿表里。整个过程不到12秒。
但注意，这里有个坑：RFID的读写距离和抗干扰。车间里电火花、变频器一堆，读写头选高频还是超高频，得看现场环境。我们最初用超高频，结果测头信号偶尔被干扰，后来换成高频，距离近了点但稳如老狗。所以说，别迷信参数，实地测了才作数。
另外，智能夹具的“感知”不只是位置和到位信号。真正的进阶玩法是测力。比如在夹紧面上嵌入薄膜压力传感器，实时监测夹紧力分布。你知道吗？压铸件毛坯余量不均，加工时夹紧力会波动，如果不调整压紧点，振刀纹跑不了。有了测力反馈，系统可以自动微调压紧力，甚至补偿加工参数——这才是“智能”二字的价值。
三、快速切换的工程案例：从“换活”到“换线”
别一上来就想着搞什么柔性制造系统。咱们务实点，先聊个简单的：一个立式加工中心，50套老式压板夹具，换活平均25分钟。我们帮他改成快换托盘+定位销，每个工件一个托盘，清洗后放到架子上。换活时，天车吊走旧托盘，放上新托盘，两个定位销一插，风动夹紧，对刀仪自动检测刀具长度。整个换活时间压到6分钟以内。
听着容易吧？但细节问题不少。比如托盘的重量——最初设计的是钢板焊接托盘，重达30公斤，操作工搬几次就骂娘。后来换成铝合金蜂窝板，重量减到15公斤，但刚性又有点软。最后用的是碳纤维复合材料面板+铝基蜂窝夹芯，刚性和重量同时满足，就是贵了点。但算一下节省的工时，半年回本。
再说说批量切换的极端场景。我一个朋友做航空结构件，单件小批量，每批就3-5件，而且品种杂得离谱。他们用了一套零点定位矩阵平台，配合六轴机器人自动上下料。机器人抓具上带视觉识别，能自动判别毛坯摆放姿态，然后引导夹具动作。这已经不只是快速切换了，是“自适应装夹”。但说实话，这种系统调试周期至少半年，工艺员需懂机器人编程、视觉标定、夹具逻辑，门槛很高。一般机械厂没那人力，别轻易模仿。
还有一个很容易被忽略的原理：停机时间 = 夹具切换时间 + 首件调试时间。很多方案只盯着夹具切换，却忘了首件尺寸要反复试切。真正聪明的做法，是离线预调。比如在夹具库里就把刀具、工艺参数、坐标原点全部预设好，装到机床上直接跑首件。这需要软件协同，你得在CAD/CAM里就把夹具的坐标系定义好，用后处理生成“零调整”程序。我们这么干过，首件合格率直接提到99%以上。
四、快速切换背后的“软实力”：标准与管理
别光盯着硬件。我见过一家企业，高价位买了快速夹具，结果用了三个月又换回老式压板——因为工艺员图省事，不愿维护夹具库的数据。所以，快速切换能否落地，七分靠管理，三分靠硬件。
首先，你要给每套夹具建立数字档案。包括：安装位置、公差带、清检周期、上次校准日期。甚至操作工的换装顺序也得标准化。别觉得这多此一举，实际上很多误差是人为造成的：有人先锁左侧再锁右侧，导致工件偏移。
其次，是合理的编程与调试流程。我们规定，凡是使用零点定位系统的工序，必须先在离线仿真里验证卡爪干涉和行程。有一次，模拟时发现一个夹紧臂和机床主轴头碰撞，当时直接改设计，避免了现场撞机。这要是上了机床，主轴损坏维修费用够买三套快换系统了。
另外，定期对零点定位系统做精度检测是必须的。行业里一般参照GB/T 1800-2009和ISO/TS 15510，用检棒和千分表测重复定位精度。建议每月一次，记录趋势。如果发现精度超差0.003mm，就得检查拉钉磨损和锁紧机构间隙。别等到加工件超差再排查，那就晚了。
结论
快速切换不是玄学，就是踏踏实实把“接口标准化”和“信息流打通”两件事做透。别再守着那些祖传的压板和螺栓了——时代变了，机床越来越贵，人的工时也不便宜，省下的每一分钟都是利润。如果你正准备改造产线，我的建议是：先从最频繁切换的那台机床下手，用零点定位+快换托盘+RFID识别，跑顺了再复制推广。别贪大求全，一步一步来，稳得很。
