摘要：很多机械设计入门就会学转轴设计，但真到工程落地，十个新人有八个会踩坑。结合十几年一线设计的实际案例，讲透中级工程师最需要掌握的设计细节和避坑要点。
别上来就套公式，先搞清楚转轴的受力逻辑
很多人一拿到转轴设计的需求，第一反应就是翻教材掏公式，按扭转强度算最小直径，完事。
说实话，这就是走流程。
我前年在做快递分拣线的主动辊转轴的时候，碰到一个刚工作两年的工程师，直接按扭转强度公式算出最小直径，就把整根轴的直径都定成那个数，省得改了。结果试跑第三个月，轴在带轮配合段直接断了，差点把整个分拣线的交付延期，损失不小。

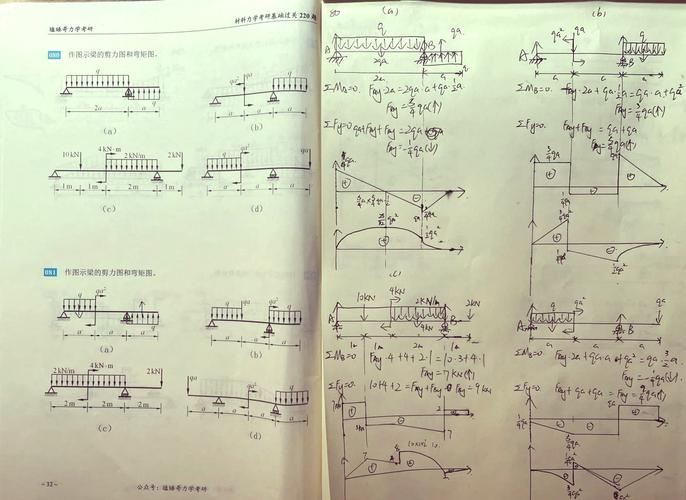

问题出在哪？他忘了，转轴是同时承受弯扭组合变形的，和只受弯的心轴、只受扭的传动轴不一样。输送线主动转轴的弯矩，其实比扭矩带来的应力更大，只算扭转，当然不够。
按通用的设计规范，转轴的初步估算用公式 \(d \ge A \sqrt[3]{\frac{P}{n}}\) 没问题，但是A的取值一定要留余量，如果你已经知道转矩有冲击，或者载荷波动大，A要往大的取，别卡着下限走。估算完之后一定要做弯扭合成强度校核，危险截面一定要查清楚，不是直径最小的截面就是危险截面——开过键槽的截面，应力比同直径的光轴大15%到20%，很多人就是漏算了这个。
不过话说回来，现在CAD软件都带强度计算工具，很少有人手算了，但核心逻辑不能错，边界条件一定要给对，不然软件算出来的都是错的，对吧？
应力集中才是转轴失效的头号凶手
我做过统计，过去十年我碰到的转轴失效案例，八成以上都是疲劳断裂，断口全在应力集中的位置，真不是强度不够。

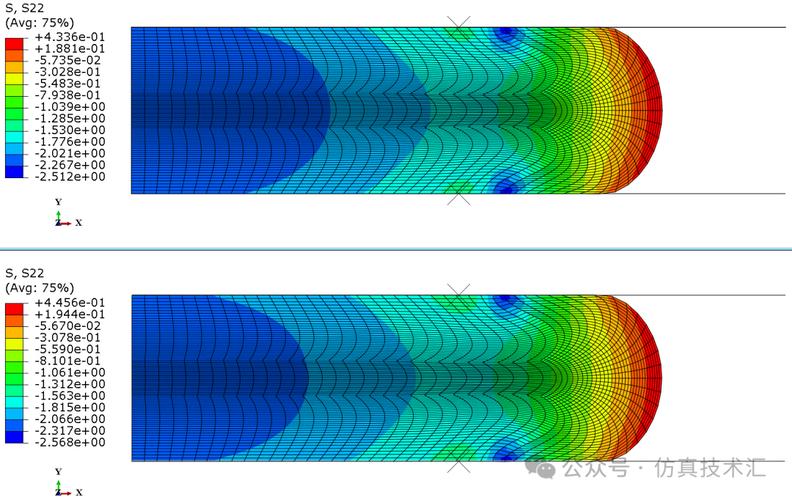

最常见的坑就是轴肩圆角。很多新手为了让轴承定位牢靠，故意把轴肩做的比轴承内圈的倒角还高，觉得这样越稳越好。我早年就干过这事，结果呢？轴用了不到一年，就在轴肩位置裂了，拆轴承的时候还死活拆不下来，费了九牛二虎之力才把轴承切割下来，耽误事。
现在我做设计，轴肩圆角永远记住两个规则：第一，定位轴肩的圆角半径必须小于轴承内圈的倒角高度，这个是滚动轴承样本上明明白白写的，别瞎改。第二，在允许的情况下，圆角越大越好，哪怕只增加0.5mm，应力集中系数能降十几个百分点。
还有键槽，按GB/T 1095-2003的标准，平键键槽的应力集中系数和槽底圆角有关系，很多加工厂为了省事，直接用铣刀一刀拉到底，槽底圆角很小，你设计的时候不标注要求，出来的轴就是天生带缺陷，用不了多久就断。
碰到需要承受交变载荷的转轴，我现在都会要求键槽做圆角滚压，成本增加不了多少，疲劳寿命能翻一倍都不止，太值了。
工艺和装配的坑，比计算错误更可怕
做了这么多年设计，最大的感悟就是：图纸画的对不对，不如工艺做不做的出来，装配容不容易搞。很多转轴设计，计算全对，就是没法做，或者做出来精度达不到，白搭。
说个常见的：长转轴调质处理。很多新手设计的时候，要求整根轴调质处理220-250HB，粗加工完直接送去调质，结果出来变形量能差出去好几个毫米，校直都校不过来，直接报废。
正确的做法是什么？先粗加工，留足够的余量，调质之后再做半精加工，最后精加工，哪怕多一道工序，也比整根报废强。如果是超过两米的长轴，一定要提前和热处理厂沟通变形余量，别拿了图纸就发过去，谁做谁知道有多麻烦。
还有键槽布置，很多人习惯把同一根轴上的两个键槽放在180度对侧，觉得受力均匀。其实完全没必要，放在同一条母线上不好吗？加工的时候一次装夹就能铣完所有键槽，精度高，成本还低，应力集中也不会在圆周方向叠加太多，何乐而不为？
转速超过1500转/分的长转轴，一定要做动平衡。我之前吃过这个亏，客户为了省几千块的动平衡费用，不让做，结果装机之后整个机架抖的像筛子，轴承不到三个月就磨坏了，最后重新做轴做动平衡，花了两万多，那个教训真的疼。
很多人纠结实心轴还是空心轴，其实也很好选。需要减重、转速高的场合，比如无人机的机臂转轴、新能源汽车的电机转轴，选空心轴，抗弯刚度和实心轴差不了多少，重量能轻三分之一以上，就是加工成本高一点。普通的低速输送线、传动机构，老老实实做实心轴，便宜还好加工，没错。
